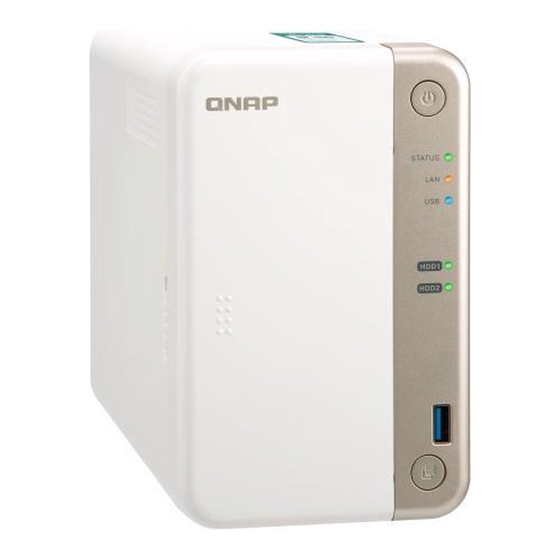

QNAP TS-251B Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. QNAP Anleitungen
  4. NAS-Systeme
  5. TS-251B
  6. Benutzerhandbuch

QNAP TS-251B Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

TS-251B
Benutzerhandbuch
Dokumentversion: 3
26/07/2018

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für QNAP TS-251B

Inhaltszusammenfassung für QNAP TS-251B

  • Seite 1 TS-251B Benutzerhandbuch Dokumentversion: 3 26/07/2018...

  • Seite 2: Inhaltsverzeichnis

    TS-251B Benutzerhandbuch Inhaltsverzeichnis 1. Vorwort Über diese Anleitung............................ 3 Zielgruppe..............................3 In diesem Dokument verwendete Symbole....................3 2. Produktübersicht Über das TS-251B............................4 Technische Daten – Hardware........................4 Lieferumfang..............................6 Komponenten............................... 7 Vorderseite............................... 7 Rückseite..............................8 Linke Seite..............................8 Laufwerksnummerierung.......................... 9 Installationsanforderungen........................... 9 NAS einrichten..............................9 3.
  • Seite 3 Haftungsausschluss............................46 GNU Public License............................46 FCC-Hinweis...............................54 CE-Hinweis..............................55 SJ/T 11364-2006............................55...

  • Seite 4: Vorwort

    TS-251B Benutzerhandbuch 1. Vorwort Über diese Anleitung Diese Bedienungsanleitung enthält Informationen zum QNAPTS-251B NAS und Schritt-für-Schritt- Anleitungen zur Hardwareinstallation sowie Anleitungen zur grundlegenden Bedienung und Fehlerbehebung. Zielgruppe Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen.

  • Seite 5: Produktübersicht

    Celeron J3355 Dual-Core Prozessor mit 2,0 GHz mit Steigerung bis zu 2,5 GHz angetrieben. Das TS-251B unterstützt bis zu 8 GB DDR3L-RAM und verfügt über USB One Touch-Kopie, einen Gigabit LAN Port und einen PCIe-Steckplatz. Mit einer hardwarebeschleunigten Verschlüsselungs-Engine gewährleistet das TS-251B die Sicherheit sensibler Daten und schützt alle wichtigen Informationen, die auf dem NAS gespeichert sind.
  • Seite 6 • 2 x 3,5" SATA 6 Gbit/s Kompatible Laufwerke • 3,5"-SATA-Festplattenlaufwerke • 2,5"-SATA-Festplattenlaufwerke • 2,5"-SATA Solid-State-Drives Hot-Swap-fähig M.2-SSD-Typ Optional: QNAP QM2 PCIe Erweiterungskarte Unterstützung für SSD-Cache- Beschleunigung Anmerkung • SSD-Cache-Laufwerke sind nicht Hot-Swap-fähig. • M.2-SSDs sind nicht Hot-Swap-fähig. • SSDs, die PCIe-Erweiterungssteckplätze verwenden, sind nicht Hot-Swap-fähig...

  • Seite 7: Lieferumfang

    TS-251B Benutzerhandbuch Komponente TS-251B IR-Sensor Anmerkung Die QNAP RM-IR004 Fernbedienung ist ein optionaler separater Kauf. Abmessungen Formfaktor Tower Abmessungen (H x B x T) 168 x 105 x 226 mm (6,62 x 4,13 x 8,90 Zoll) Nettogewicht 1,53 kg (3,37 lbs)

  • Seite 8: Komponenten

    TS-251B Benutzerhandbuch Element Anzahl Ethernet-Kabel Schrauben für 3,5-Zoll-Laufwerk Schrauben für 2,5-Zoll-Laufwerk Kurzinstallationsanleitung Komponenten Vorderseite Nein. Komponente Nein. Komponente Netzschalter Laufwerk 1 LED Status-LED Laufwerk 2 LED LAN-LED USB-One-Touch-Kopie-Port USB-LED Taste für USB-Kopie mit einem Tastendruck Produktübersicht...

  • Seite 9: Rückseite

    TS-251B Benutzerhandbuch Rückseite Nein. Komponente Nein. Komponente Lautsprecher HDMI 1.4b Port Kensington-Sicherheitssperre 3,5-mm-Line-Ausgangsbuchse Anschluss für Netzkabel Dynamische 3,5-mm-Mikrofonanschlüsse USB 2.0 Typ-A Ports Reset-Taste USB 3.0 Typ-A Port PCIe-Abdeckung, Low-Profile Gigabit-Ethernet RJ45 Port Linke Seite Produktübersicht...

  • Seite 10: Laufwerksnummerierung

    TS-251B Benutzerhandbuch Nein. Komponente Nein. Komponente PCIe 2.0 x2-Steckplatz Speichersteckplatz 2 Speichersteckplatz 1 Laufwerksnummerierung Installationsanforderungen Kategorie Element Umgebung • Raumtemperatur: 0˚C bis 40˚C (32˚F bis 104˚F) • Nicht kondensierende relative Luftfeuchtigkeit: 5 bis 95% • Feuchtkugeltemperatur: 27˚C (80,6˚F) • Ebene, antistatische Oberfläche, wo das Gerät weder direktem Sonnenlicht noch Flüssigkeiten oder Chemikalien ausgesetzt ist...
  • Seite 11 TS-251B Benutzerhandbuch • 3,5"-Festplatten in 3,5"-Einsätzen installieren • 2,5"-Festplatten in 3,5"-Einsätzen installieren 3. Schließen Sie Netzteil und alle erforderlichen Kabel an. 4. Schalten Sie den NAS ein. 5. Installieren Sie QTS. Weitere Informationen finden Sie unter QTS-Installation. 6. Melden Sie sich bei QTS an.

  • Seite 12: Installation Und Konfiguration

    Dieser Abschnitt enthält Informationen zur Installation von Laufwerken, Speichermodulen und Erweiterungskarten. Laufwerkinstallation Das TS-251B ist kompatibel mit 3,5-Zoll- und 2,5-Zoll-Festplatten sowie 2,5-Zoll Solid-State-Drives. 3,5"-Festplatten in 3,5"-Einsätzen installieren Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
  • Seite 13 TS-251B Benutzerhandbuch 3. Entfernen Sie einen Laufwerkeinsatz, indem Sie gleichzeitig auf die Verriegelung drücken und am Einsatz ziehen. 4. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Entfernen Sie die Halterungen an den Seiten des Laufwerkeinsatzes. Installation und Konfiguration...
  • Seite 14 TS-251B Benutzerhandbuch b. Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an den Löchern in den Seiten des Einsatzes ausgerichtet sind. c. Bringen Sie die Halterungen an, um das Laufwerk im Einsatz zu befestigen.
  • Seite 15 TS-251B Benutzerhandbuch 5. Schieben Sie den Einsatz in den Laufwerkschacht ein. 6. Bringen Sie die vordere Abdeckung an. a. Richten Sie die Abdeckung an den Schienen des Gehäuses aus. b. Schieben Sie die Abdeckung nach rechts. Installation und Konfiguration...
  • Seite 16 TS-251B Benutzerhandbuch c. Schieben Sie den Riegel nach oben. 7. Schalten Sie den NAS ein. 2,5"-Festplatten in 3,5"-Einsätzen installieren Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht. • Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
  • Seite 17 TS-251B Benutzerhandbuch 2. Entfernen Sie die vordere Abdeckung. a. Suchen Sie die Verriegelung auf der linken Seite des NAS. b. Schieben Sie den Riegel nach unten, um die Abdeckung zu entriegeln. c. Schieben Sie die Abdeckung nach links. d. Entfernen Sie die Abdeckung.
  • Seite 18 TS-251B Benutzerhandbuch 4. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Entfernen Sie die rechte Halterung von dem Laufwerkeinsatz. b. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind.
  • Seite 19 TS-251B Benutzerhandbuch 5. Schieben Sie den Einsatz in den Laufwerkschacht ein. 6. Bringen Sie die vordere Abdeckung an. a. Richten Sie die Abdeckung an den Schienen des Gehäuses aus. b. Schieben Sie die Abdeckung nach rechts. Installation und Konfiguration...

  • Seite 20: Erweiterungskarten Installieren

    Schieben Sie den Riegel nach oben. 7. Schalten Sie den NAS ein. Erweiterungskarten installieren Das TS-251B unterstützt ausgewählte Erweiterungskarten, die teilweise QNAP PCIe-Halterungen erfordern. Über die Firmenwebsite gekaufte QNAP-Erweiterungskarten werden mit für alle QNAP NAS-Modelle passenden Halterungen geliefert. Die TS-251B-Serie verwendet flache Low-Profile-Halterungen.
  • Seite 21 TS-251B Benutzerhandbuch • Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden. 1. Überprüfen Sie auf der QNAP-Webseite, welche Erweiterungskarten und Halterungen von Ihrem Modell unterstützt werden. a. Wechseln Sie zu www.qnap.com/compatibility. b. Klicken Sie auf Nach NAS suchen.
  • Seite 22 TS-251B Benutzerhandbuch 6. Entfernen Sie die Gehäuseabdeckung. a. Entfernen Sie die Schrauben, mit denen die Abdeckung am Gehäuse befestigt ist. b. Schieben Sie die Abdeckung zurück, um sie vom Gehäuse abzunehmen. c. Ziehen Sie die Abdeckung nach links, um sie zu entfernen.
  • Seite 23 Entfernen Sie die Schraube von der Abdeckung. b. Entfernen Sie die Abdeckung aus dem Steckplatz. 9. Optional: Montieren Sie die QNAP-Halterung an der Erweiterungskarte. a. Entfernen Sie die Schrauben aus der bestehenden Halterung. b. Ziehen Sie die Halterung vorsichtig von der Karte ab.
  • Seite 24 TS-251B Benutzerhandbuch c. Montieren Sie mit denselben Schrauben die QNAP-Halterung an der Karte. d. Stellen Sie sicher, dass die Halterung fest an der Karte gesichert ist. 10. Installieren Sie die Erweiterungskarte. a. Halten Sie die Ränder der Erweiterungskarte fest und stecken Sie sie vorsichtig in den Steckplatz.
  • Seite 25 TS-251B Benutzerhandbuch 11. Platzieren Sie das NAS in normaler, aufrechter Position. 12. Bringen Sie die Gehäuseabdeckung wieder an. a. Drücken Sie die Abdeckung nach rechts, um sie am Gehäuse zu befestigen. b. Schieben Sie die Abdeckung nach vorn, um sie zu verriegeln.
  • Seite 26 TS-251B Benutzerhandbuch 13. Bringen Sie die vordere Abdeckung an. a. Richten Sie die Abdeckung an den Schienen des Gehäuses aus. b. Schieben Sie die Abdeckung nach rechts. c. Schieben Sie den Riegel nach oben. Installation und Konfiguration...

  • Seite 27: Speichermodule Ersetzen

    16. Schalten Sie den NAS ein. Speichermodule ersetzen Das TS-251B verfügt über zwei Speichersteckplätze. Sie können die Speicherkapazität des NAS durch Aktualisieren der Speichermodule erhöhen. Bei zwei Modulen verwenden Sie bitte ausschließlich QNAP Speichermodule desselben Typs und derselben Kapazität, um Leistung und Stabilität des Systems zu gewährleisten.
  • Seite 28 TS-251B Benutzerhandbuch c. Schieben Sie die Abdeckung nach links. d. Entfernen Sie die Abdeckung. 5. Entfernen Sie alle Laufwerkeinsätze, indem Sie gleichzeitig auf die Verriegelung drücken und am Einsatz ziehen. Installation und Konfiguration...
  • Seite 29 TS-251B Benutzerhandbuch 6. Entfernen Sie die Gehäuseabdeckung. a. Entfernen Sie die Schrauben, mit denen die Abdeckung am Gehäuse befestigt ist. b. Schieben Sie die Abdeckung zurück, um sie vom Gehäuse abzunehmen. c. Ziehen Sie die Abdeckung nach links, um sie zu entfernen.
  • Seite 30 TS-251B Benutzerhandbuch 7. Legen Sie das NAS auf die rechte Seite. 8. Entfernen Sie ein vorhandenes Modul. a. Drücken Sie die Halteklammern gleichzeitig nach außen, um das Modul zu entriegeln. b. Vergewissern Sie sich, dass das Modul sich nach oben geneigt hat und vollständig entriegelt ist.
  • Seite 31 TS-251B Benutzerhandbuch Warnung • Berühren Sie keine Komponenten, besonders nicht die Metallverbindungen. • Verbiegen Sie das Modul nicht. 9. Setzen Sie ein neues Modul ein. a. Richten Sie die Einkerbung am Modul an der Erhebung im Steckplatz aus. b. Setzen Sie das Modul ein.
  • Seite 32 TS-251B Benutzerhandbuch 10. Platzieren Sie das NAS in normaler, aufrechter Position. 11. Bringen Sie die Gehäuseabdeckung wieder an. a. Drücken Sie die Abdeckung nach rechts, um sie am Gehäuse zu befestigen. b. Schieben Sie die Abdeckung nach vorn, um sie zu verriegeln.
  • Seite 33 TS-251B Benutzerhandbuch 13. Bringen Sie die vordere Abdeckung an. a. Richten Sie die Abdeckung an den Schienen des Gehäuses aus. b. Schieben Sie die Abdeckung nach rechts. c. Schieben Sie den Riegel nach oben. Installation und Konfiguration...

  • Seite 34: Qts-Installation

    Melden Sie sich als Administrator bei QTS an. b. Gehen Sie zu Systemsteuerung > System > Systemstatus > Hardwareinformationen. c. Überprüfen Sie den Wert für Arbeitsspeicher gesamt. QTS-Installation Das TS-251B verwendet das QNAP-QTS-Betriebssystem. Sie können QTS auf folgende Weisen installieren. Methode Beschreibung Anforderungen...

  • Seite 35: Qts Mittels Qfinder Pro Installieren

    3. Führen Sie Qfinder Pro auf einem mit diesem LAN verbundenen Computer aus. Anmerkung Qfinder Pro können Sie hier herunterladen: https://www.qnap.com/utilities. 4. Suchen Sie das NAS in der Liste, und doppelklicken Sie auf Namen oder IP-Adresse. Die Intelligente Installationsanleitung wird im Standardbrowser geöffnet.
  • Seite 36 7. Klicken Sie auf Weiter. 8. Stellen Sie Zeitzone, Datum und Uhrzeit ein. Tipp QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt. 9. Klicken Sie auf Weiter. 10. Wählen Sie IP-Adresse automatisch beziehen (DHCP).

  • Seite 37: Qts Mittels Cloud-Schlüssel Installieren

    1. Schalten Sie den NAS ein. 2. Verbinden Sie den NAS mit dem Internet. 3. Rufen Sie über eine der folgenden Methoden die QNAP Cloud-Installationswebseite auf: • Gehen Sie auf Ihrem Computer zu http://install.qnap.com/. • Scannen Sie den QR-Code auf dem NAS mit einem Mobilgerät.

  • Seite 38: Qts Mittels Hdmi-Verbindung Installieren

    11. Klicken Sie auf Weiter. 12. Stellen Sie Zeitzone, Datum und Uhrzeit ein. Tipp QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt. 13. Klicken Sie auf Weiter. 14. Wählen Sie IP-Adresse automatisch beziehen (DHCP).
  • Seite 39 TS-251B Benutzerhandbuch 1. Verbinden Sie einen HDMI-Monitor mit dem NAS. 2. Schließen Sie eine USB-Tastatur am NAS an oder bereiten Sie die QNAP IR-Fernbedienung vor (nicht bei allen Modellen verfügbar). 3. Schalten Sie den NAS ein. Der Willkommensbildschirm der intelligenten Installationsanleitung wird angezeigt.

  • Seite 40: Grundlegende Bedienung

    TS-251B Benutzerhandbuch 4. Grundlegende Bedienung Dieses Kapitel beschreibt den grundlegenden Betrieb des NAS. Netzschalter Aktion Benutzeraktion Ergebnis Einschalten Taste einmal drücken. NAS wird eingeschaltet. Ausschalten Taste 1,5 Sekunden lang gedrückt NAS wird ausgeschaltet. halten. Ausschalten erzwingen Taste 5 Sekunden lang gedrückt NAS wird heruntergefahren.

  • Seite 41: Leds

    TS-251B Benutzerhandbuch Diese Funktion unterstützt inkrementelle Sicherung. Der NAS kopiert ausschließlich jene Dateien, die nach der letzten Sicherung geändert oder hinzugefügt wurden. Weitere Informationen zum Konfigurieren der USB-One-Touch-Kopie finden Sie im QTS-Benutzerhandbuch. LEDs Wenn der NAS eingeschaltet ist, zeigen die LEDs den Systemstatus und weitere Informationen an. Die folgenden LED-Informationen werden nur angezeigt, wenn das Laufwerk richtig installiert wurde und der NAS mit dem Netzwerk verbunden ist.
  • Seite 42 TS-251B Benutzerhandbuch Status Beschreibung Systemstatus Blinkt abwechselnd alle 0,5 • Das Laufwerk wird formatiert. Sekunden grün und rot • Der NAS wird initialisiert. • Das Betriebssystem wird aktualisiert. • RAID-Neuaufbau wird gerade durchgeführt. • Online-RAID-Kapazitätserweiterung wird gerade durchgeführt. • Online-RAID-Level-Migration wird gerade durchgeführt.

  • Seite 43: Alarmsignalton

    TS-251B Benutzerhandbuch Status Beschreibung Blinkt alle 0,5 s blau • Ein USB-Gerät (verbunden mit dem USB-Port an der Vorderseite) wurde erkannt. • Ein USB-Gerät (verbunden mit dem USB-Port an der Vorderseite) wird vom NAS entfernt. • Es wird auf ein USB-Gerät (verbunden mit dem USB- Port an der Vorderseite des NAS) zugegriffen.

  • Seite 44: Problemlösung

    TS-251B Benutzerhandbuch 5. Problemlösung Dieses Kapitel enthält Informationen zur grundlegenden Fehlerbehebung. Lokalisieren des NAS durch Qfinder Pro oder myQNAPCloud erzwingen Wenn das NAS während der QTS-Installation durch Qfinder Pro oder myQNAPCloud nicht gefunden wird, können Laufwerke oder Daten fehlerhaft sein.

  • Seite 45: Support Und Sonstige Ressourcen

    TS-251B Benutzerhandbuch Datenträgervolume Unterstützt RAID- Max. Anzahl entfernter Festplatten Wiederherstellung Einzeln Nein JBOD RAID 0 RAID 1 Support und sonstige Ressourcen QNAP stellt folgende Ressourcen bereit: Ressourcen- Dokumentation http://docs.qnap.com Helpdesk http://helpdesk.qnap.com Downloads http://download.qnap.com Community-Forum http://forum.qnap.com/ Problemlösung...

  • Seite 46: Glossar

    Ermöglicht Ihnen Zugriff auf das NAS über das Internet ohne komplizierte Portweiterleitungs-Konfigurationen myQNAPcloud Bietet verschiedene externe Zugriffsdienste, wie DDNS und CloudLink myQNAPcloud-ID E-Mail-Adresse, die für die Registrierung des myQNAPcloud-Kontos verwendet wurde Qfinder Pro Ermöglicht Ihnen, QNAP NAS-Geräte in Ihrem LAN zu finden und darauf zuzugreifen QNAP NAS-Betriebssystem Glossar...

  • Seite 47: Hinweise

    Bestimmungen. Eingeschränkte Garantie QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/...
  • Seite 48 TS-251B Benutzerhandbuch Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users.
  • Seite 49 TS-251B Benutzerhandbuch modifying a private copy. Propagation includes copying, distribution (with or without modification), making available to the public, and in some countries other activities as well. To “convey” a work means any kind of propagation that enables other parties to make or receive copies.
  • Seite 50 TS-251B Benutzerhandbuch When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
  • Seite 51 TS-251B Benutzerhandbuch c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
  • Seite 52 TS-251B Benutzerhandbuch When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material, added by you to a covered work, for which you have or can give appropriate copyright permission.
  • Seite 53 TS-251B Benutzerhandbuch accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
  • Seite 54 TS-251B Benutzerhandbuch covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.

  • Seite 55: Fcc-Hinweis

    • Den Händler oder einen erfahrenen Radio-/Fernsehtechniker um Abhilfe bitten. Wichtig An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen.

  • Seite 56: Ce-Hinweis

    TS-251B Benutzerhandbuch CE-Hinweis Dieses QNAP NAS erfüllt die CE-Übereinstimmungsklasse B. SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品 可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 壳体 显示 印刷电路板 金属螺帽 电缆组装 风扇组装 电力供应组装 0 电池...
