Soliday A/M Bedienungsanleitung Seite 9

SOLIDAY A/M
SONNENSEGEL
4
A
5
Die Befestigungspunkte A;B;C;D können auch
als Wandbefestigung ausgeführt sein.

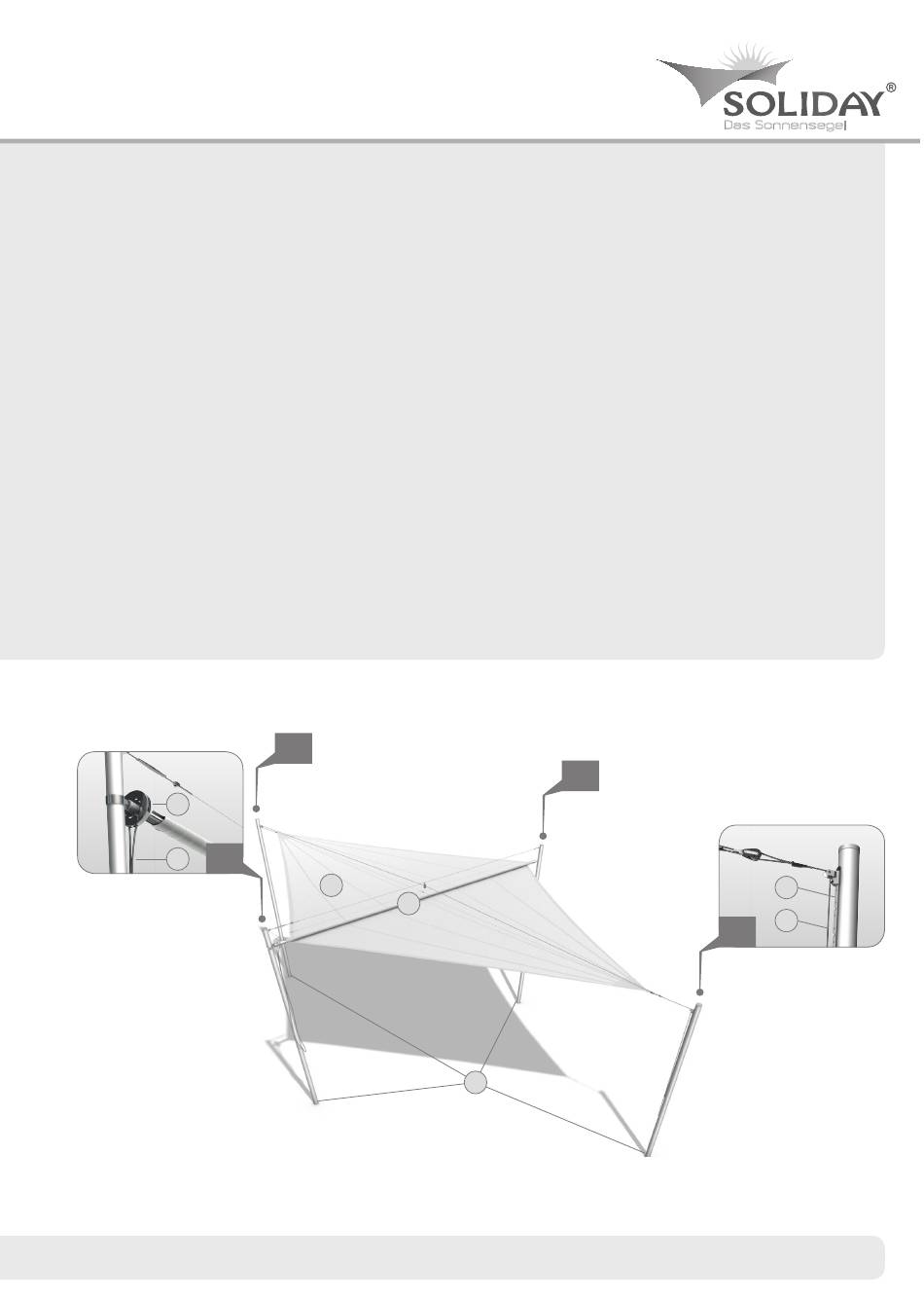

1. Welle
2. Segeltuch
3. Befestigungspunkt Mast bzw. Wand
A - Der Punkt für den Antrieb der Welle, mit der Umlaufrolle
B - Bedienpunkt mit dem Zugseil (7)
C - Befestigungspunkt
D - Befestigungspunkt
4. Umlaufrolle auf Punkt A –
darunter befindet sich die Backenklemme - Mit der Backenklemme
wird das Umlaufseil festgeklemmt.
5. Umlaufseil
6. Gleitschlitten mit Gleitschiene –
darunter befindet sich die Auto-Release-Klemme bzw. die Winsch
mit Kurbel (Sonderausstattung) zur Befestigung des Zugseils 7.
7. Zugseil – dient zum Aufspannen und Verspannen des Sonnensegels
