- Seite 1 Installationsanleitung Scale Control Plus Vor der Installation lesen Sie bitte diese Anleitung...
-
Seite 2: Technische Spezifikationen

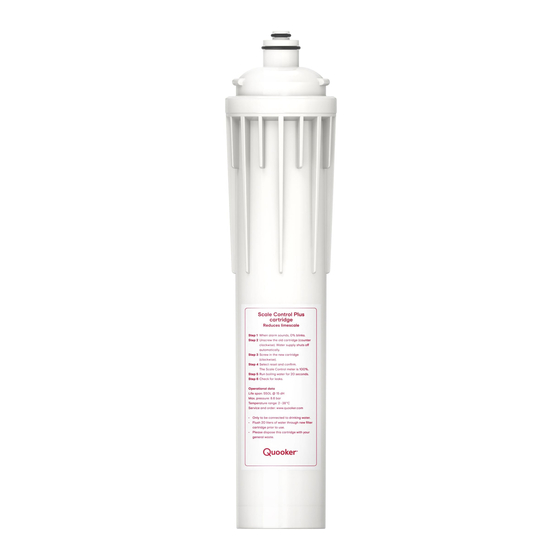

Einleitung Wie funktioniert die Scale Control Plus von Quooker? Die Scale Control Plus reduziert die Härte des Wassers, um Kalkablagerungen im Reservoir zu verhindern. So wird die Lebensdauer verlängert und der Geschmack des Wassers verbessert. Scale Control Plus besteht aus einem Kopfstück, in welches eine Filterkartusche geschraubt wird. - Seite 3 Packungsinhalt 1. Aufhängebügel, Kopfstück, Filterkartusche und zwei Kunststoffschläuche 2. Für die Installation eines Quooker PRO3: Steckkupplung (groß), Übergangsstutzen, Verbindungsstück und zwei Fiberringe Für die Installation eines Quooker COMBI oder COMBI+: Steckkupplung (klein) 3. Steckkupplung (groß), vier kurze Schrauben und zwei lange Schrauben 4.
-
Seite 4: Wasserhärte Ermitteln
Messen Sie zunächst mit Hilfe des Test-Set die Gesamthärte des Wassers, um die voraussichtliche Lebensdauer der Kartusche zu bestimmen. • Überprüfen Sie, ob die Scale Control Plus einwandfrei funktioniert, indem Sie die Härte des kalten Wassers mit der Härte des Wassers aus dem Quooker-Reservoir vergleichen. Der zweite Wert muss niedriger sein. - Seite 5 (Systemen vor Oktober 2017) • Bei Quooker-Systemen, die nach Oktober 2017 installiert wurden, wird die Lebensdauer der Kartusche mittels der Scale Control Plus-Messvorrichtung bestimmt. Diese gibt ein Alarmsignal ab, wenn die Kartusche ersetzt werden muss. Die Installation dieser Messvorrichtung wird in Abschnitt E beschrieben.
- Seite 6 Montage der Scale Control Plus • Achten Sie bei der Platzierung des Bügels auf ausreichend Platz, um einen späteren Austausch zu gewährleisten. 1. Montage des Bügels Schrauben Sie den Aufhängebügel mit Hilfe der vier beiliegenden kurzen Schrau- ben an das Kopfstück der Filterkartusche 2×...
- Seite 7 5. Einführen der Kartusche Führen Sie die Kartusche in das Kopfstück der Scale Control Plus ein. Drücken Sie sie fest an, bis der Schlitz zwischen der Kartusche und das Kopfstück nicht mehr zu sehen ist. 6. Festdrehen der Kartusche Drehen Sie nun die Kartusche in einer Viertelumdrehung nach rechts, bis diese fest sitzt.
- Seite 8 Installation mit einem PRO3 • Halten Sie sich an die nachfolgenden Schritte zur Installation mit dem Quooker PRO3. • Das „Q“ oben auf der Abdeckung des Reservoirs ist der Ein/Aus-Schalter. 1. Ausschalten des Reservoirs Schalten Sie das Reservoir aus. Lassen Sie den Stecker in der Steckdose.
- Seite 9 Drehen Sie das Eckventil auf. Zur Entlüftung des Systems drehen Sie den Kochend-Wasser-Hahn auf. Spülen Sie das System mit 20 Litern Wasser durch, bis das Wasser wieder klar ist. Schalten Sie das Reservoir ein. Das Quooker- System ist betriebsbereit, wenn das Wasser erwärmt wurde.
- Seite 10 Sie nun die Steckkupplung am T-Stück an. Schliessen Sie danach einen der beiden Kunststoffschläuche (A) an die Steckkupp- lung an. 3. Anschluss des Scale Control Plus Schliessen Sie nun den Kunststoffschlauch A an das Kopfstück des Scale Control Plus an. Achten Sie auf die Anschluss- richtung (siehe Pfeil auf dem Kopfstück).
- Seite 11 Drehen Sie die Sicherheitsgruppe und das Eckventil auf. Zur Entlüftung des Systems drehen Sie den Kochend-Wasser-Hahn auf. Spülen Sie das System mit 20 Litern Wasser durch bis das Wasser wieder klar ist. Schalten Sie das Reservoir ein. Das Quooker-System ist betriebsbereit, das Wasser erwärmt wurde.
- Seite 12 Sie nun die Steckkupplung am T-Stück an. Schliessen Sie danach einen der beiden Kunststoffschläuche (A) an die Steckkupp- lung an. 3. Anschluss des Scale Control Plus Schliessen Sie nun den Kunststoffschlauch A an das Kopfstück des Scale Control Plus an. Achten Sie auf die Anschluss- richtung (siehe Pfeil auf dem Kopfstück).
- Seite 13 Eckventile auf. Entlüften Sie das System, indem Sie den Kochend-Wasser-Hahn aufdrehen. Spülen Sie das System mit 20 Litern Wasser durch bis das Wasser wieder klar ist. Schalten Sie das Reservoir ein. Das Quooker-System ist betriebsbereit, wenn das Wasser erwärmt wurde.
- Seite 14 Lösen Sie den Klinkenstecker des Hahns aus dem Reservoir und stecken diesen in die Klinkensteckerbuchse der Scale Cont- rol Plus-Messvorrichtung. 2. Anschluss der Scale Control Plus- Messvorrichtung Stecken Sie den Klinkenstecker der Mess- vorrichtung in die rechte Steckbuchse der Elektronik Kappe des Quooker-Reservoirs.
- Seite 15 5. Aktivieren Messvorrichtung Aktivieren Sie zunächst die Messvor- richtung, indem Sie das Rädchen solange drücken bis die Anzeige aufleuchtet. 6. Einstellen der Wasserhärte Die gemäss der Vorgehensweise in Abschnitt D ermittelte Wasserhärte können Sie jetzt durch Drücken und Drehen des Rädchens einstellen.
- Seite 16 Sofern Sie noch keine Kartusche für den Austausch bestellt haben, jedoch der Alarm der Scale Control Plus-Messvorrichtung ertönt, drücken Sie das Rädchen auf der Scale Control Plus- Messvorrichtung um den Alarm zeitweilig für 72 Stunden auszuschalten. Bestellen Sie nun eine neue Kartusche.
- Seite 20 Quooker Schweiz AG Steinackerstrasse 5 CH-8302 Kloten 043 4112030 info@quooker.ch quooker.ch...
