Quooker Scale Control Handbuch

Einleitung

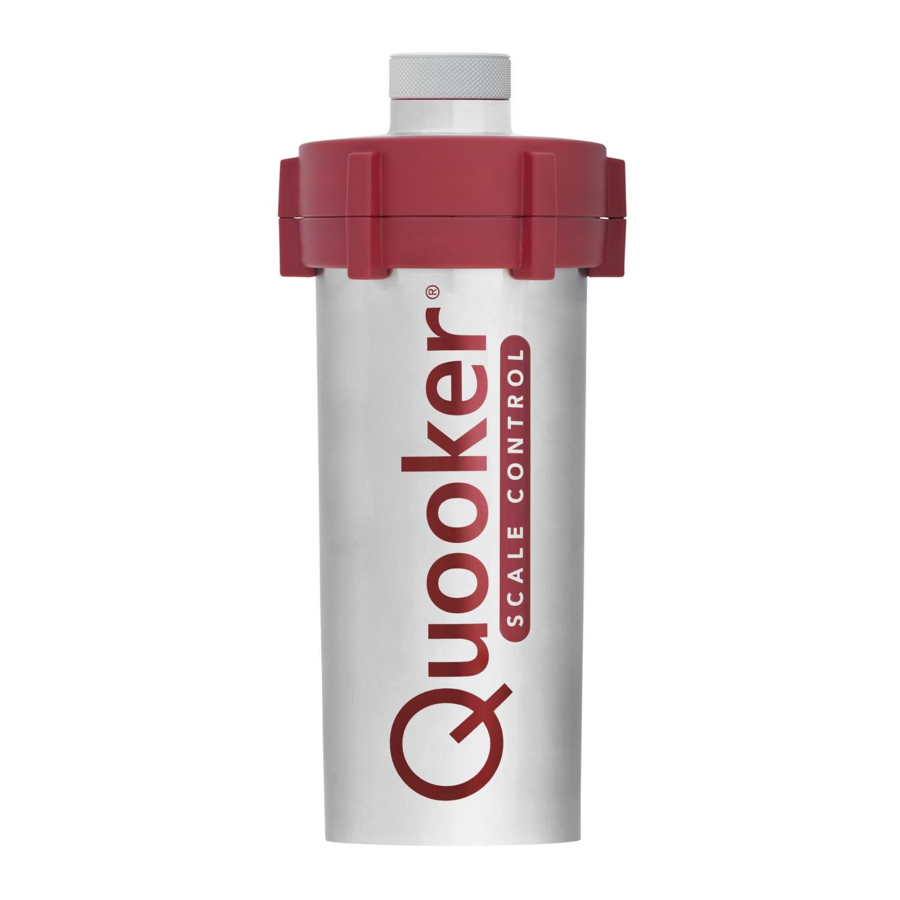

So funktioniert der Quooker Scale Control
Der Scale Control reduziert die Wasserhärte und verhindert so Kalkablagerungen im Quooker-Behälter. Der Scale Control verlängert die Lebensdauer Ihres Quookers erheblich und verbessert den Geschmack des Quooker-Wassers. Der Scale Control besteht aus einer Kartusche in einem druckbeständigen Behälter. Wenn Wasser durch die Kartusche fließt, wird die Wasserhärte durch ein Ionenaustauscherharz reduziert. Die Kartusche muss nach einer bestimmten Zeit ausgetauscht werden. Dieser Zeitraum hängt von der Wassermenge, die durch den Quooker fließt, und der Härte des Wassers ab. Für eine dauerhaft optimale Leistung ersetzen Sie die Kartusche am Ende ihrer Lebensdauer.

Wenn noch kein Quooker installiert wurde
Wir empfehlen Ihnen zunächst, Ihren Quooker-Behälter und Wasserhahn gemäß der Installationsanleitung für den Quooker-Behälter zu installieren. Sobald dies geschehen ist, fahren Sie mit der Installation des Scale Control gemäß dieser Anleitung fort.

Lebensdauer der Kartusche
Die Scale Control Kartusche muss regelmäßig ausgetauscht werden, abhängig von der Härte Ihres Wassers und der verwendeten Wassermenge. Der rechtzeitige Austausch Ihrer Kartusche verhindert Kalkablagerungen in Ihrem Quooker-System. Der mitgelieferte Scale Control Messgerät gibt einen Alarm, wenn der Austausch der Scale Control Kartusche fällig ist. Um das Messgerät einzurichten, bestimmen Sie zuerst Ihre Wasserhärte mit dem mitgelieferten Gesamthärte-Testkit. Sobald dies geschehen ist, richten Sie das mitgelieferte Scale Control Messgerät ein und verbinden Sie es mit Ihrem Quooker-Behälter.

Technische Daten

Packungsinhalt

1. Scale Control
2. Scale Control Messgerät, Metallunterlegscheibe, Schraube und Aufkleber
3. Gesamthärte-Testkit
4. Reduzierkupplung und Faserdichtungen

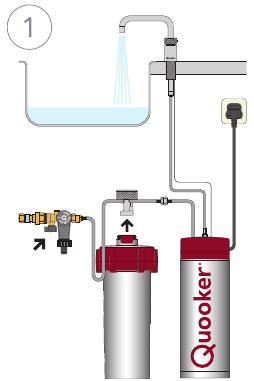

Installation mit PRO3

• Befolgen Sie die untenstehenden Schritte für die Installation des Scale Control mit einem Quooker PRO3- oder PRO7-Behälter.
• Das 'Q' oben auf dem Behälter ist der Ein-/Ausschalter.

1. Trennung
   Schalten Sie den Behälter aus, ziehen Sie aber nicht den Stecker. Öffnen Sie den Kochendwasserhahn, bis das Wasser kalt läuft. Schließen Sie das Absperrventil am Einlass-Kombinationsventil. Schließen Sie den Wasserhahn. Trennen Sie den Einlassschlauch des Behälters vom Einlass-Kombinationsventil.

2. Anschluss
   Trennen Sie den Kopf, indem Sie den geriffelten Drehknopf oben am Scale Control abschrauben. Verbinden Sie die Reduzierkupplung mit dem Einlass-Kombinationsventil unter Verwendung der mitgelieferten Faserdichtung. Verbinden Sie den Scale Control Einlassschlauch (lang) mit der Reduzierkupplung. Verbinden Sie den Scale Control Auslassschlauch (kurz) mit dem Einlassschlauch des Behälters unter Verwendung der Faserdichtung.

3. Positionierung
   Positionieren Sie den Scale Control im Küchenschrank. Stellen Sie sicher, dass die Griffe des Deckels und des Behälters ausgerichtet sind. Schrauben Sie den Kopf fest in den Deckel des Scale Control.

4. Spülen
   Öffnen Sie das Absperrventil und den Kochendwasserhahn, bis das Wasser klar läuft. Schalten Sie den Behälter ein. Der Quooker ist einsatzbereit, sobald das Wasser aufgeheizt ist.


Installation mit COMBI

• Befolgen Sie die untenstehenden Schritte für die Installation des Scale Control mit einem Quooker COMBI-Behälter.
• Das 'Q' oben auf dem Behälter ist der Ein-/Ausschalter.

1. Trennung
   Schalten Sie den Behälter aus, ziehen Sie aber nicht den Stecker. Öffnen Sie den Kochendwasserhahn, bis das Wasser kalt läuft. Schließen Sie das Absperrventil am Einlass-Kombinationsventil. Schließen Sie den Wasserhahn. Trennen Sie den Einlassschlauch des Behälters vom Mischventil.

2. Anschluss
   Trennen Sie den Kopf, indem Sie den geriffelten Drehknopf oben am Scale Control abschrauben. Verbinden Sie den Scale Control Einlassschlauch (lang) mit dem Mischventil.
   Verbinden Sie den Scale Control Auslassschlauch (kurz) mit dem Einlassschlauch des Behälters unter Verwendung der Reduzierkupplung und der mitgelieferten Faserdichtung.

3. Positionierung
   Positionieren Sie den Scale Control im Küchenschrank. Stellen Sie sicher, dass die Griffe des Deckels und des Behälters ausgerichtet sind. Schrauben Sie den Kopf fest in den Deckel des Scale Control.

4. Spülen
   Öffnen Sie das Absperrventil und den Kochendwasserhahn, bis das Wasser klar läuft. Schalten Sie den Behälter ein. Der Quooker ist einsatzbereit, sobald das Wasser aufgeheizt ist.


Installation mit COMBI+

• Befolgen Sie die untenstehenden Schritte für die Installation des Scale Control mit einem Quooker COMBI+-Behälter.
• Das 'Q' oben auf dem Behälter ist der Ein-/Ausschalter.

1. Trennung
   Schalten Sie den Behälter aus, ziehen Sie aber nicht den Stecker. Öffnen Sie den Kochendwasserhahn, bis das Wasser kalt läuft. Schließen Sie das Absperrventil am Einlass-Kombinationsventil. Schließen Sie den Wasserhahn. Trennen Sie den Einlassschlauch des Behälters vom Einlass-Kombinationsventil.

2. Anschluss
   Trennen Sie den Kopf, indem Sie den geriffelten Drehknopf oben am Scale Control abschrauben. Verbinden Sie den Scale Control Einlassschlauch (lang) mit der Reduzierhülse am Einlass-Kombinationsventil.
   Verbinden Sie den Scale Control Auslassschlauch (kurz) mit dem Einlassschlauch des Behälters unter Verwendung der Reduzierkupplung und der mitgelieferten Faserdichtung.

3. Positionierung
   Positionieren Sie den Scale Control im Küchenschrank. Stellen Sie sicher, dass die Griffe des Deckels und des Behälters ausgerichtet sind. Schrauben Sie den Kopf fest in den Deckel des Scale Control.

4. Spülen
   Öffnen Sie das Absperrventil und den Kochendwasserhahn, bis das Wasser klar läuft. Schalten Sie den Behälter ein. Der Quooker ist einsatzbereit, sobald das Wasser aufgeheizt ist.


Installation des Scale Control Messgeräts

• Wenn Sie einen Behälter von vor 2018 besitzen, fahren Sie bitte zuerst mit der Installationsanleitung des Durchflussmessers fort. Sollten Sie den Durchflussmesser noch nicht erhalten haben, kontaktieren Sie bitte Quooker unter 0207 9233355.

1. Anschluss Wasserhahn
   Ziehen Sie den Klinkenstecker des Wasserhahns aus dem Behälter und stecken Sie ihn in den Klinkenstecker des Scale Control Messgeräts.

2. Anschluss Scale Control Messgerät
   Stecken Sie den Klinkenstecker des Scale Control Messgeräts in eine der oben an der Rückseite des Behälters vorgesehenen Buchsen.

3. Montage Metallunterlegscheibe
   Befestigen Sie die mitgelieferte Unterlegscheibe mit der mitgelieferten Schraube im Inneren Ihres Küchenschranks.

4. Montage Scale Control Messgerät
   Befestigen Sie das Scale Control Messgerät mit dem integrierten Magneten an der montierten Metallunterlegscheibe. Kleben Sie den mitgelieferten Aufkleber innen am Schrank neben dem Scale Control Messgerät an.


Bestimmung der Kartuschenlebensdauer

• Testen Sie Ihre Wasserhärte mit dem Gesamthärte-Testkit, wie unten beschrieben, um die erwartete Kartuschenlebensdauer zu bestimmen.
• Stellen Sie sicher, dass der Scale Control optimal funktioniert, indem Sie die Wasserhärte des kalten Leitungswassers mit der Wasserhärte aus dem Quooker-Behälter vergleichen. Der zweite Wert sollte niedriger sein.

1. Befüllen des Reagenzglases
   Nehmen Sie das Reagenzglas aus der Verpackung. Entnehmen Sie eine Wasserprobe aus der Kaltwasserzufuhr. Spülen Sie die Testflasche mit diesem Probewasser aus und füllen Sie sie dann bis zur 5-ml-Markierung auf.

2. Reagenz hinzufügen
   Geben Sie das Reagenz langsam Tropfen für Tropfen hinzu, während Sie sanft schwenken, um das Wasser zu mischen. Zählen Sie die Anzahl der Tropfen, die benötigt werden, um die rote Farbe der Lösung in Grün umzuwandeln.

3. Bestimmung der Wasserhärte
   Ein Tropfen des Reagenz entspricht 1,0°dH (Grad deutscher Härte) – Wenn zum Beispiel 9 Tropfen benötigt werden, damit die Probe grün wird, bedeutet dies, dass Ihr Wasser eine Wasserhärte von 9°dH hat.


Einrichtung des Scale Control Messgeräts

• Aktivieren Sie das Scale Control Messgerät initial, indem Sie das Rad drücken, bis der Bildschirm aufleuchtet.

1. Aktivierung des Scale Control Messgeräts
   Aktivieren Sie das Scale Control Messgerät initial, indem Sie das Rad drücken, bis der Bildschirm aufleuchtet.

2. Einstellen der Wasserhärte
   Drehen und drücken Sie das Rad, um die Wasserhärte einzugeben (gefunden gemäß den Schritten in Teil C). Drücken Sie das Rad erneut zur Bestätigung.

3. Einstellen des Behältertyps
   Drehen Sie das Rad erneut, um die Leistung (in kW) entsprechend dem von Ihnen verwendeten Behältertyp einzustellen (siehe Tabelle unten). Drücken Sie das Rad, wenn der richtige Wert markiert ist. Erneut drücken zur Bestätigung.


Kartuschenwechsel

• Die Kartusche muss ausgetauscht werden, bevor sie gesättigt ist.
• Wenn der Alarm ertönt und Sie noch nicht bereit sind, die Scale Control Kartusche zu ersetzen, drücken Sie das Rad am Scale Control Messgerät einmal, um den Alarm für 72 Stunden zu unterdrücken.
• Der Q-förmige Knopf oben auf dem Behälter ist der Ein-/Ausschalter.

1. Trennung
   Schalten Sie den Behälter aus, ziehen Sie aber nicht den Stecker. Öffnen Sie den Kochendwasserhahn, bis das Wasser kalt läuft. Schließen Sie das Absperrventil am Einlass-Kombinationsventil. Schließen Sie den Wasserhahn. Trennen Sie den Kopf, indem Sie den geriffelten Drehknopf oben am Scale Control abschrauben. Nehmen Sie den Scale Control aus dem Küchenschrank.

2. Austausch
   Schrauben Sie den Deckel ab und ersetzen Sie die alte Kartusche durch eine neue. Schrauben Sie den Deckel auf den Behälter, bis er einrastet. Bitte beachten Sie: Stellen Sie sicher, dass die roten Griffe des Deckels und des Behälters ausgerichtet sind.

3. Positionierung
   Positionieren Sie den Scale Control im Küchenschrank. Schrauben Sie den Kopf fest in den Deckel des Scale Control.

4. Spülen
   Öffnen Sie das Absperrventil und den Kochendwasserhahn, bis das Wasser klar läuft. Schalten Sie den Behälter ein. Der Quooker ist einsatzbereit, sobald das Wasser aufgeheizt ist.

5. Zurücksetzen des Scale Control Messgeräts
   Schalten Sie das Scale Control Messgerät ein, indem Sie das Rad einmal drücken. Das Display zeigt nun die verbleibende Kapazität an. Drehen Sie das Rad, um 'reset' (zurücksetzen) auszuwählen, und drücken Sie zur Bestätigung.
