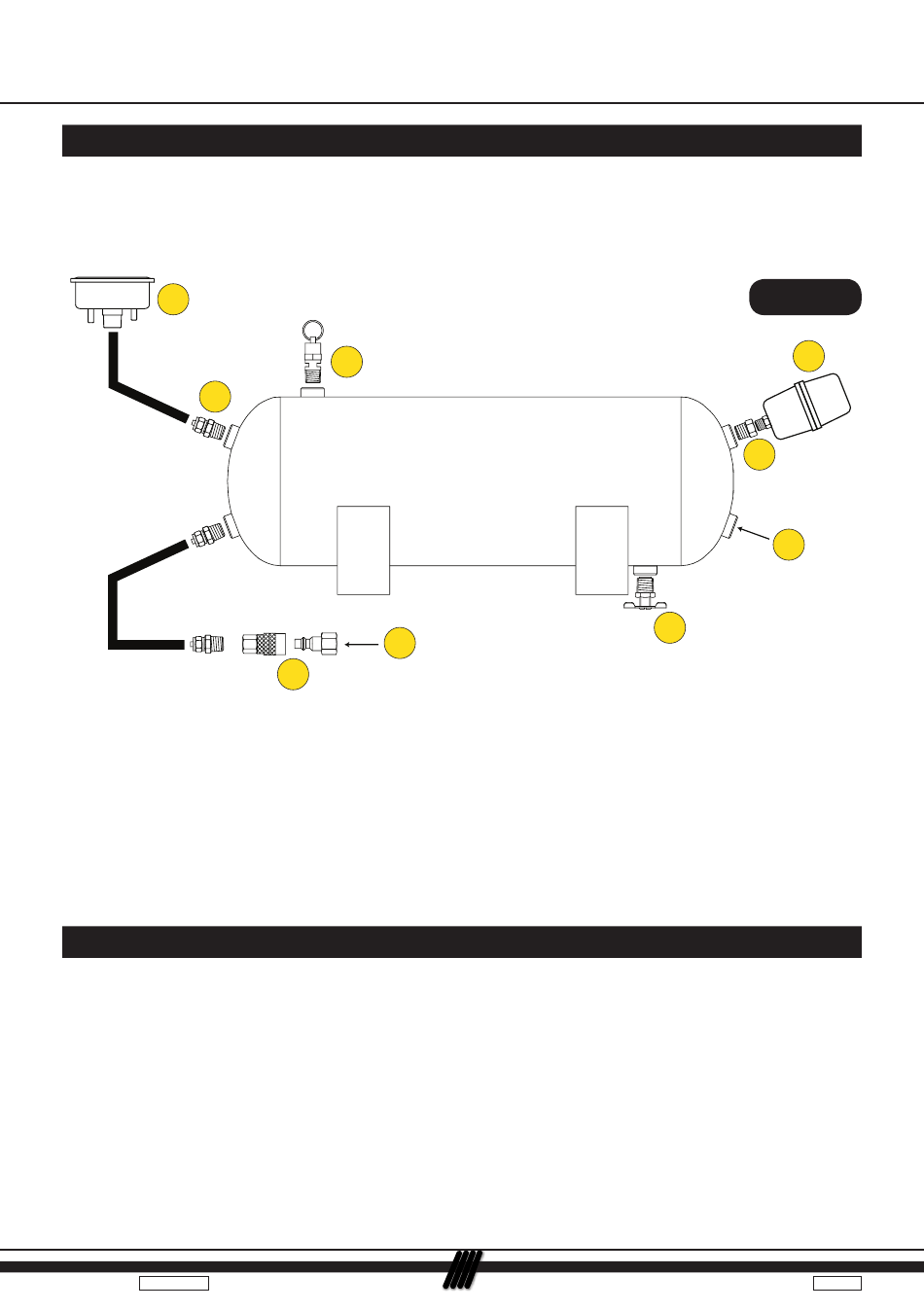

Einbau 9,5 Liter Lufttank (Inhalt der Teileverpackung #1 verwenden)
Dein 9,5-Liter-Lufttank wird mit sechs Stück 1/4" NPT Anschlüssen geliefert, die eine Installation in vielen Positionen
an deinem Fahrzeug ermöglichen. Um einen sicheren und störungsfreien Betrieb deines Lufttanks zu gewährleisten,
empfehlen wir dir dringend, den mitgelieferten Ablass und das Überdruckventil zu installieren (siehe Abbildung 1).
1
2
1.
Manometer
2.
1/4" NPT Gewindefitting
3.
Schnellkupplung
4.
Anschluss Luftschlauch
5.
Überdruckventil
6.
Druckschalter mit Relais
7.
1/4" Fitting für Druckschalter
8.
Anschluss für Kompressor Schlauch
9.
Ablass
Installiere die mitgelieferten Gewindefittings und die Schnellkupplung für den Lufttank in den Bereichen, in denen
sie für deine Installation am besten geeignet sind und verwende Gewindedichtungsmittel. Stelle sicher, dass das
Überdruckventil in der obersten Position am Tank installiert ist und dass der Ablass in der untersten Position am Tank
installiert ist, wenn der Tank in einer anderen Position als dargestellt installiert werden soll. Vergewissere dich, dass
alle Fittings später im Installationsprozess zugänglich sind, da du die Luftleitungen zu jedem Anschluss nach Bedarf
einbauen musst, um den Lufttank zu nutzen.
