Nibe HR 10 Montageanleitung

MAV SE/GB/DE 1333-2
HR 10
231424
Allmänt
Hjälprelä HR 10 är en kopplingsbox innehållandes en
kontaktor och en vippströmställare. Den används för
att styra externa 1- till 3-fas laster så som oljebränn are,
elpatroner och pumpar.
HR 10 kan ställas i tre lägen via vippströmställaren:
I läge "Off" så är lasten frånkopplad.
I läge "On" så är lasten tillkopplad.
I läge "Auto" så styrs lasten via extern styrsignal.
Hjälprelä HR 10 får styra upp till 16 A och 400 VAC
genom kontaktorn vid resistiv belastning.

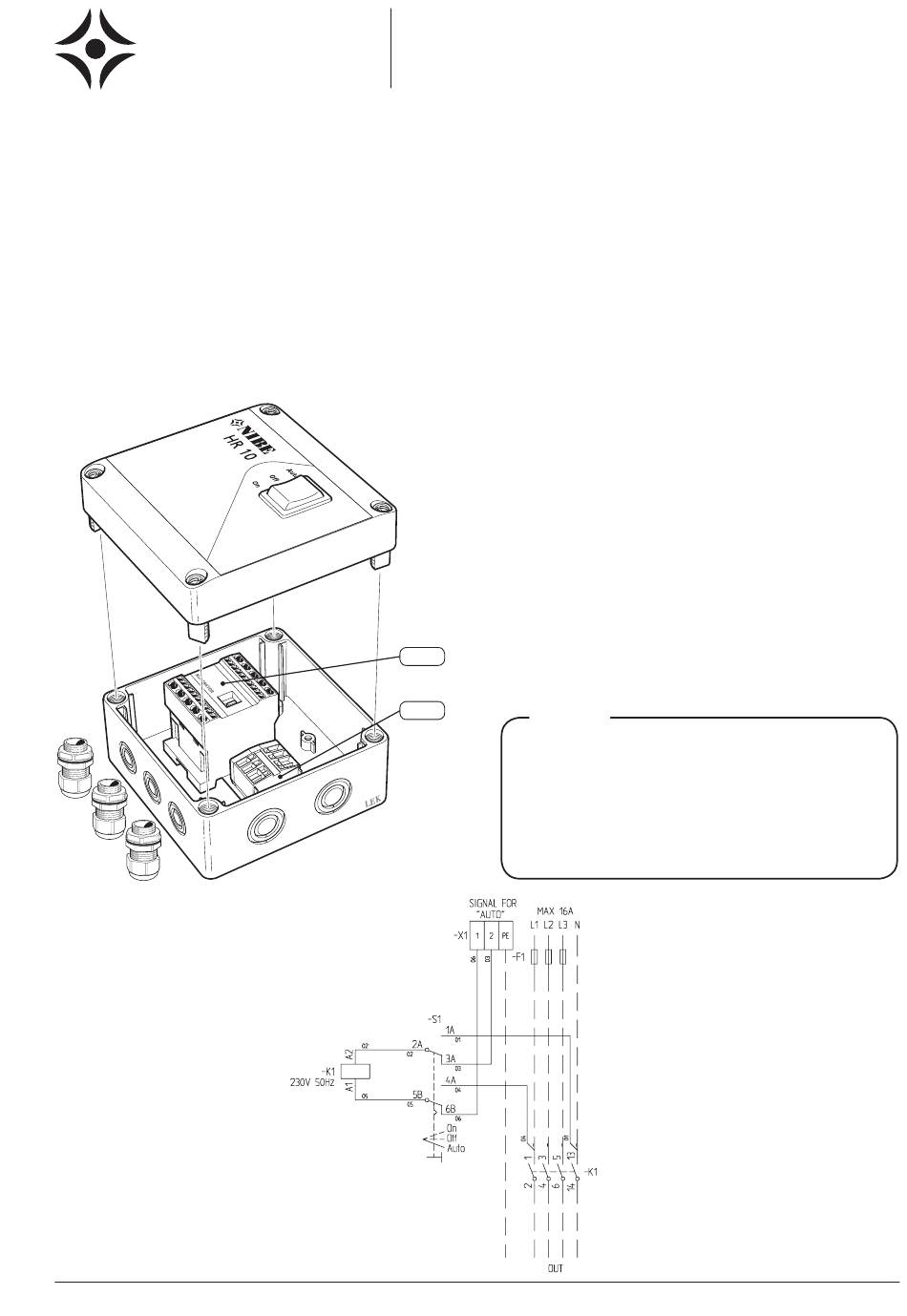

Kretsschema
MONTERINGSANVISNING
Hjälprelä HR 10
Inkoppling
Montera de medföljande förskruvningarna på lämp-
liga positioner. Om ytterdiametern på kabeln ej är
10 – 13 mm, så ersätt de medföljande förskruvningarna
med några som passar kabelns ytterdiameter.
Kraftmatningen anslutes på kontaktorn -K1 enligt
följande:
Vid 3-fas last:
Vid 1-fas last:
Lasten anslutes på kontaktorn -K1 enligt följande:
Vid 3-fas last:
Vid 1-fas last:
Extern styrsignal skall anslutas med 230 VAC till
-X1:1 (L), -X1:2 (N) och -X1:PE (PE).
K1
X1
OBS!
All elektrisk inkoppling bakom fastskruva-
de luckor skall ske av behörig elektriker.
Elektrisk installation och ledningsdragning
skall utföras enligt gällande bestämmelser.
HR 10
L1 till -K1:1, L2 till -K1:3, L3 till -K1:5
och N till -K1:13.
L1 till -K1:1 och N till -K1:13.
(Spänning mellan -K1:1 och -K1:13
skall vara 230 VAC.)
L1 till -K1:2, L2 till -K1:4, L3 till -K1:6
och N till -K1:14.
L1 till -K1:2 och N till -K1:14.
Använd lämplig skruvmejsel
