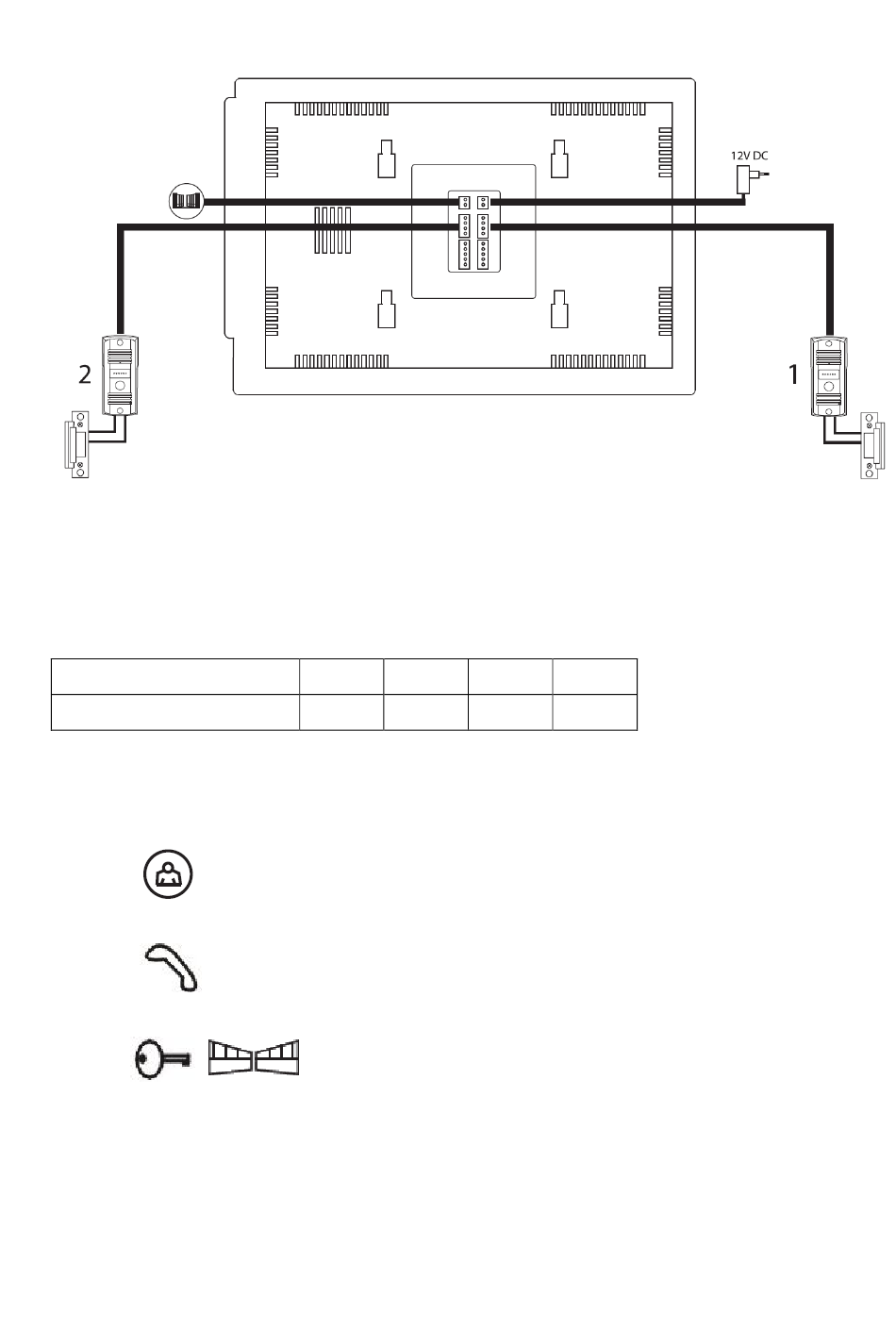

6. Schéma zapojení videovrátného
7. Parametry propojovacího vedení
Systém videovrátného používá stíněný osmižilový kabel. Přibližné maximální vzdálenosti mezi kamerou a
monitorem vzhledem k průměru jednotlivých vodičů jsou uvedeny v následující tabulce. V místech
s vysokou úrovní rušení lze na vedení videosignálu použít 75 Ohm koaxiální kabel.
Průměr jádra vodiče [mm]
Vzdálenost [m]
8. Obsluha zařízení
- Pro okamžité vyvolání obrazu na dobu 40 vteřin z dveřní stanice, stiskněte tlačítko
Monitor
- Pro komunikaci mezi videomonitorem a dveřní stanicí, nebo změnu vyzváněcí melodie, stiskněte tlačítko
Hovor
- Pro přivedení napětí na dveřní el. zámek stiskněte tlačítko
Zámek
- Nastavení jasu a sytosti obrazu, stejně jako nastavení hlasitosti hovoru a hlasitosti vyzvánění
proveďte otočnými regulátory umístěnými na boční straně videotelefonu.
- Výběr vyzváněcí melodie: Zmáčkněte tlačítko sluchátka, rozezní se aktuální nastavená melodie,
Po té podržte tlačítko melodie na cca 3 vteřiny. Jakmile se rozezní aktuální melodie ještě jednou,
tak opětovným mačkáním tlačítka melodie můžete měnit vyzváněcí melodie. Jakmile si jednu vyberete
zmačknete tlačítko sluchátka a tím se vybraná melodie uloží do monitoru.
0,5 0,65 0,8
30 50 70
1
115
