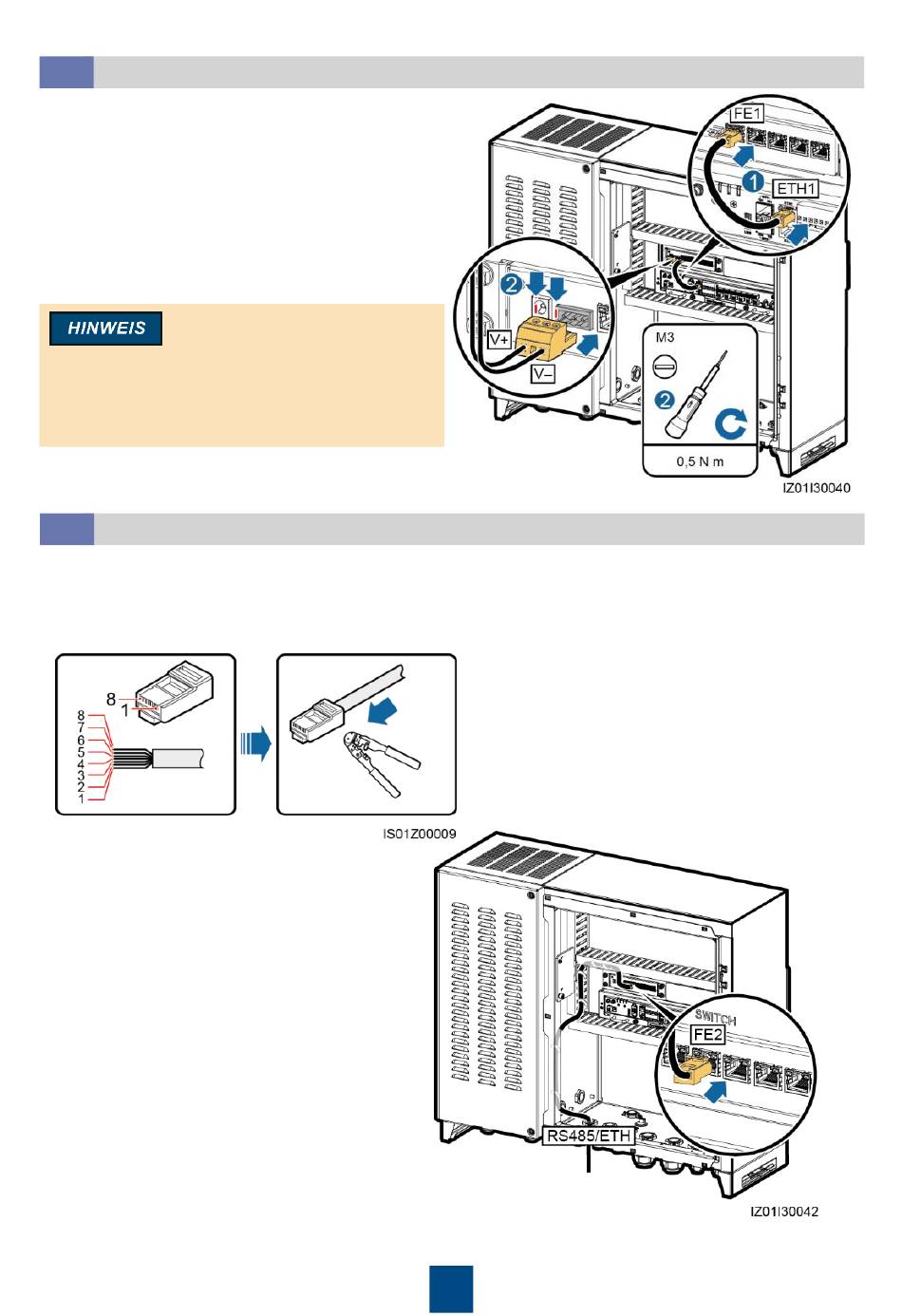

6.10 Anschließen des LAN-Switch-Kabels
1. Verbinden Sie den FE1-Port am LAN-Switch
und den ETH1-Port am SmartLogger mithilfe
des Netzwerkkabels, das im Lieferumfang
des LAN-Switch enthalten ist.
2. Schließen Sie das werkseitig installierte
Netzkabel mithilfe der Anschlussklemme, die
im Lieferumfang des LAN-Switch enthalten
ist, an den LAN-Switch an.
Schließen Sie das SWITCH-12V+-Kabel an den
V+-Stromversorgungsanschluss und das
SWITCH-12V–-Kabel an den V–-
Stromversorgungsanschluss am LAN-Switch an.
6.11 Anschließen des peripheren Netzwerkkabels
Schließen Sie die peripheren Netzwerkkabel an die Ports FE2 bis FE5 am LAN-Switch an. Alle
Netzwerkkabel werden auf die gleiche Weise angeschlossen. In diesem Abschnitt wird der
Anschluss von einem Netzwerkkabel beschrieben.
1. Bereiten Sie ein Netzwerkkabel vor.
2. Überprüfen Sie mithilfe eines
Netzwerkkabeltesters, ob das
Netzwerkkabel ordnungsgemäß
funktioniert.
3. Schließen Sie das periphere
Netzwerkkabel an den FE2-Port am
LAN-Switch an.
4. Fixieren Sie das Netzwerkkabel.
(1) Weiß und Orange
(3) Weiß und Grün
(5) Weiß und Blau
(7) Weiß und Braun
22
(2) Orange
(4) Blau
(6) Grün
(8) Braun
