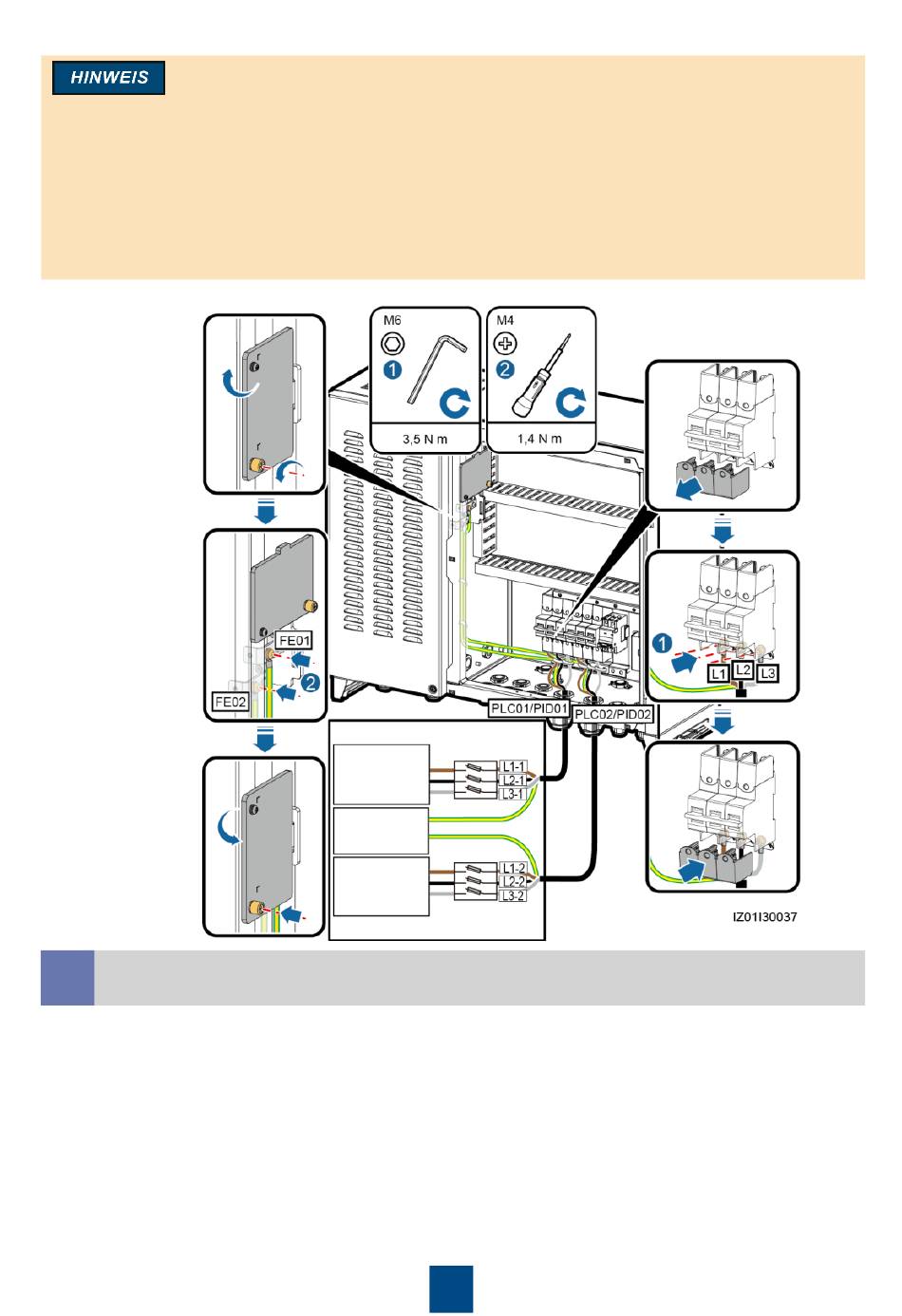

Schließen Sie die Kabeladern L1-1, L2-1 und L3-1 aus dem Schalter QF02 ü ber einen dreiphasigen

Netzschalter jeweils an die Ports A, B und C auf der Busschiene 1 des Transformatorkastens an.
Schließen Sie die Kabeladern L1-2, L2-2 und L3-2 aus dem Schalter QF04 ü ber einen dreiphasigen

Netzschalter jeweils an die Ports A, B und C auf der Busschiene 2 des Transformatorkastens an.
 Schließen Sie das Kabel der funktionellen Erdung fü r das PID-Modul an die Erdungsschiene im
Transformatorkasten an.
Stellen Sie sicher, dass die Kabeladern L1, L2 und L3 in der richtige Phasenfolge angeschlossen

sind.
 Verwechseln Sie nicht das Kabel zum Port FE01 mit dem Kabel zum Port FE02.
4. Fixieren Sie das Kabel.
Anschließen des dreiphasigen AC-Netzkabels (ein
6.8
Messersicherungsschalter als dreiphasiger Eingangsschalter)
Schließen Sie beim Smart Array Controller mit einem PID-Modul das dreiphasige AC-Netzkabel

an den Schalter FU01 und das Kabel der funktionellen Erdung an den Port FE01 der FE-
Schiene an.
Schließen Sie beim Smart Array Controller mit zwei PID-Modulen das dreiphasige AC-

Netzkabel der ersten Route an den Schalter FU01 und das entsprechende Kabel der
funktionellen Erdung an den Port FE01 der FE-Schiene an. Schließen Sie das dreiphasige AC-
Netzkabel der zweiten Route an den Schalter FU02 und das entsprechende Kabel der
funktionellen Erdung an den Port FE02 der FE-Schiene an.
In diesem Abschnitt wird der Anschluss des dreiphasigen AC-Netzkabels für Smart Array

Controller mit zwei PID-Modulen beschrieben. Der Anschluss des dreiphasigen AC-Netzkabels
für Smart Array Controller mit einem PID-Modul ist mit dem Anschluss des dreiphasigen AC-
Netzkabels der ersten Route identisch.
Transformatorkasten
Dreiphasiger
Netzschalter 1
Transforma-
torkasten-
Busschiene 1
A/B/C
Erdungs-
schiene im
Transformator
kasten
Transforma-
torkasten-
Busschiene 2
A/B/C
Dreiphasiger
Netzschalter 2
