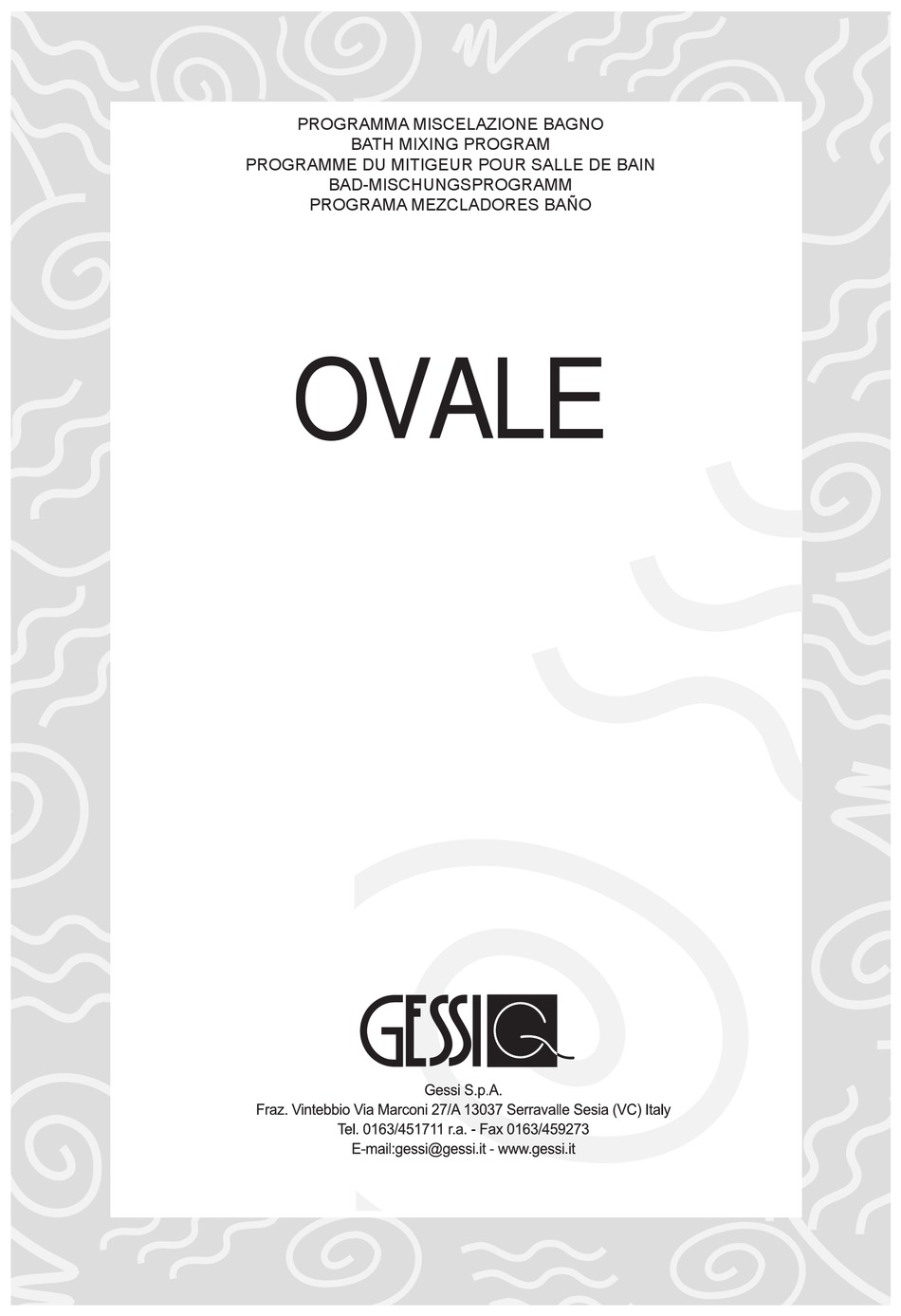

- Seite 1 PROGRAMMA MISCELAZIONE BAGNO BATH MIXING PROGRAM PROGRAMME DU MITIGEUR POUR SALLE DE BAIN BAD-MISCHUNGSPROGRAMM PROGRAMA MEZCLADORES BAÑO ...
- Seite 2 Fig. 1 Ch. 2.5mm Ch. 2.5mm ISTRUZIONI DI MONTAGGIO, D’USO E MANUTENZIONE Preliminari Prima di installare un rubinetto è bene risciacquare le tubazioni di alimentazione per eli- minare i residui di sporco. Si consiglia inoltre di installare i rubinetti filtro. DIRECTIONS FOR ASSEMBLY, USE AND MAINTENANCE Preliminary information Before installing a tap, it is good to rinse the supply pipelines in order to do away with the...
- Seite 3 Fig. 2 Fig. 3 Fig. 4 Ch. 11mm Ch. 11mm Ch. 11mm Ch. 19mm Ch. 19mm Ch. 19mm MONTAGGIO DEI MONOCOMANDI LAVABO/BIDET (Fig. 2-3-4) Prima di inserire il monocomando nel foro del lavello assicurarsi che la guarnizione di base sia ben posizionata nella propria sede e che i flessibili di alimentazione siano ben avvitati al corpo del rubinetto.
- Seite 4 Ch. 11mm Ch. 11mm Ch. 19mm Ch. 19mm Fig. 5 Fig. 6 Ch. 24mm Ch. 24mm Ch. 24mm Ch. 24mm "A" "A" "A" "A" Ch. 19mm Ch. 19mm Ch. 19mm Ch. 19mm Ch. 19mm Ch. 19mm Ch. 19mm Ch. 19mm Ch.
- Seite 5 Ch. 19mm Ch. 19mm Ch. 19mm Ch. 19mm Ch. 19mm Ch. 19mm Fig. 7 Fig. 8 Ch. 17mm Ch. 17mm 30-32 30-32 150±20 150±20 Ch. 2.5mm Ch. 27mm Ch. 2.5mm Ch. 27mm Ch. 2.5mm Ch. 2.5mm measures in mm - dimensions en mm - Maß im mm - dimensioni in mm - medidas en milímetros MONTAGGIO GRUPPO VASCA SINGOLO, GRUPPO DOCCIA ESTERNO E GRUPPI TERMOSTATICI (Fig.
- Seite 6 MONTAGE DU GROUPE INDIVIDUEL DE LA BAIGNOIRE, LE GROUPE EXTERIEUR DE LA DOUCHE ET LES MITIGEURES TERMOSTATIQUES (Fig. 7-8 ) Visser la came à la paroi , en contrôlant qu’entre le mur fini et son extrémité il y ait une distance de 30-32 mm. (l’entre-axe entre les deux cames devra être de 150 mm.) Visser la rosace à...
- Seite 7 Ch. 12mm Fig. 9-A Fig. 9-B Ch. 12mm Ch. 2.5mm Ch. 2.5mm SOSTITUZIONE DEL VITONE (Fig. 9-A / 9-B) Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa; Svitare il grano di fissaggio utilizzando una chiave a brugola da 2,5 mm e sollevare quindi la maniglia sfilandola dalla ghiera.
- Seite 8 Fig. 10 Ch. 2.5mm Ch. 27mm Ch. 2.5mm Ch. 2.5mm MONTAGGIO ASTA SALISCENDI (Fig. 10) Prima di procedere con l’installazione dell’asta saliscendi è necessario praticare due fori di Ø 6 mm. posizionati a 600 mm. tra gli interassi sull’asse verticale. Applicarvi quindi i tasselli in dotazione (1) e fissare i distanziali con le apposite viti (2) avendo cura di posizionarli in modo da agevolare l’istallazione dell’asta su di essi, quindi assicurare l’asta avvitando i grani (3) in dotazione.
