CIAT BOX TRI Eco+ Handbuch Seite 59

Esquema 7228573 página 17

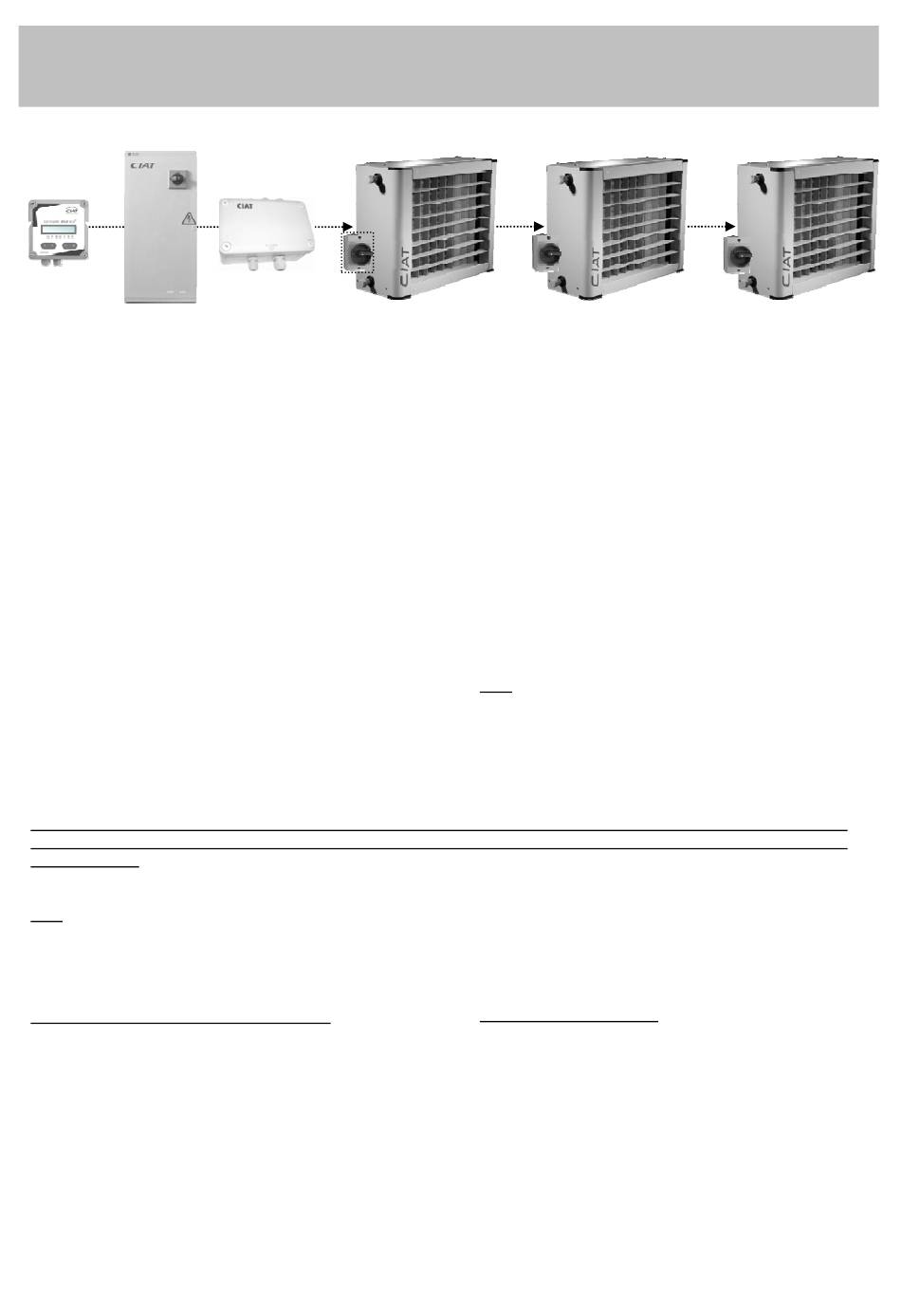

Un cuadro esclavo BOX TRI Eco+ controla tres AEROTERMOS 4000 TRI con un BMR
BOX TRI Eco+
Alimentación controlador maestro:
El cuadro esclavo BOX TRI Eco+ entrega desde las
bornas 18 y 19 los 12 V de alimentación al controlador
maestro, que se conecta a las bornas S y 12V.
Comunicación entre el controlador maestro y el
cuadro esclavo BOX TRI Eco+: cuadro esclavo BOX TRI Eco+:
Las consignas proceden de las bornas A y B del
controlador maestro. El cuadro esclavo recibe estas
consignas a nivel del regulador interno, en las bornas
20 y 21.
Sonda de ambiente:
El cabezal de esta sonda, precableado al controlador
maestro (T °C), está fijado al prensaestopas del lado de
la bisagra. Sonda remota (código 7207381) opcional
(15 m). Esta sonda remota puede conectarse a las
bornas 22 y 23 del cuadro esclavo.
Grupos motoventiladores TRI:
Ante todo, es ABSOLUTAMENTE necesario retirar las barras de conexión de los cuadros de borneros de los grupos Ante todo es ABSOLUTAMENTE necesario retirar las barras de conexión de los cuadros de borneros de los grupos
motoventiladores para que la regulación funcione correctamente y para que los grupos motoventiladores funcionen en
perfecto estado.
La conexión de los grupos motoventiladores se realiza entre los contactores motores KVL1 y KVP1 del cuadro esclavo
BOX TRI Eco+ y las bornas U, V, W, X, Y, Z, PE1 del cuadro eléctrico BMR.
Nota: en caso de uso, procure que cada motor de AEROTERMO esté protegido por un interruptor de proximidad
protegido de 2 velocidades (código 0596147) a menos de 2 metros para su conformidad a las normas IT 246 art. 4-7-3 y
NF C 15-100.
Servomotor de válvula:
(opcional incluido en el kit de válvula 0-10 V)
Permite alimentar proporcionalmente con agua el
intercambiador térmico en función de la demanda de
aporte térmico del edificio.
La alimentación de 24 V del servomotor de válvula llega
a través de la borna 9 y 10 del cuadro esclavo BOX TRI
Eco+.
La señal de control 0-10 V procede de la borna 11 del
cuadro esclavo BOX TRI Eco+.
8
(Regulación de aire y/o de agua)
p
Alimentación en red del cuadro esclavo:
TRI 400V + N + PE se ha de conectar en el interruptor
seccionador Q1 entre 1 – 3 – 5 – 7 - PE.
Comunicación entre cuadros esclavos:
La transmisión de las consignas entre los cuadros La transmisión de las consignas entre los cuadros
esclavos se realiza mediante las bornas 20 y 21 en los
reguladores internos.
Protecciones térmicas de apertura (protección motor):
La conexión de los PTO de los grupos motoventiladores
se realiza en serie entre las bornas 3 y 4 del cuadro
esclavo BOX TRI Eco+ y del cuadro eléctrico BMR.
Nota: en este caso de uso, en el caso de que se produzca
el fallo de uno de los motores, toda la instalación se
detendrá. Únicamente el uso de un cuadro esclavo BOX
TRI Eco+ por AEROTERMO permite aislar el grupo
motoventilador que falle
Termostato change-over :
(opcional código 7128892)
Termostato para montar sobre la tubería de alimentación
de agua de los intercambiadores térmicos de los
AEROTERMOS. Opcional necesario para la conmutación
automática INVIERNO (contacto abierto)
(contacto cerrado).
El cable blanco del termostato change-over deberá
conectarse a la borna 5 del cuadro esclavo BOX TRI Eco+
y el cable negro deberá conectarse a la borna 6 del cuadro
esclavo BOX TRI Eco+.
/ VERANO
