5.5 Digitale Ausgänge
5.5.1 Meldung Spannungsausfall und Batterieüberwachung (X-OUT)
An der Anschlussklemme X-OUT stehen 2 digitale Ausgänge als potentialfreie Relaiskontakte zur
Verfügung.
Funktionen der Ausgänge:
•
C1/C2: Der Ausgang C1/C2 ist frei parametrierbar. Mit dem Parameter Funct.-KC kann zwi-
schen folgenden Funktionen gewählt werden:
– Meldung Spannungsausfall an die Aufzugsteuerung (Parameter Funct.KC=SIG)
– Meldung Batterieüberwachung an die Aufzugsteuerung (Parameter Funct.-KC=ERR)
•
D1/D2: Die Funktion des Ausgangs D1/D2 ist fix und kann nicht verändert werden.
– Meldung Spannungsausfall an den Frequenzumrichter
EVAC 3
X-OUT
C1
C2
D1
D2

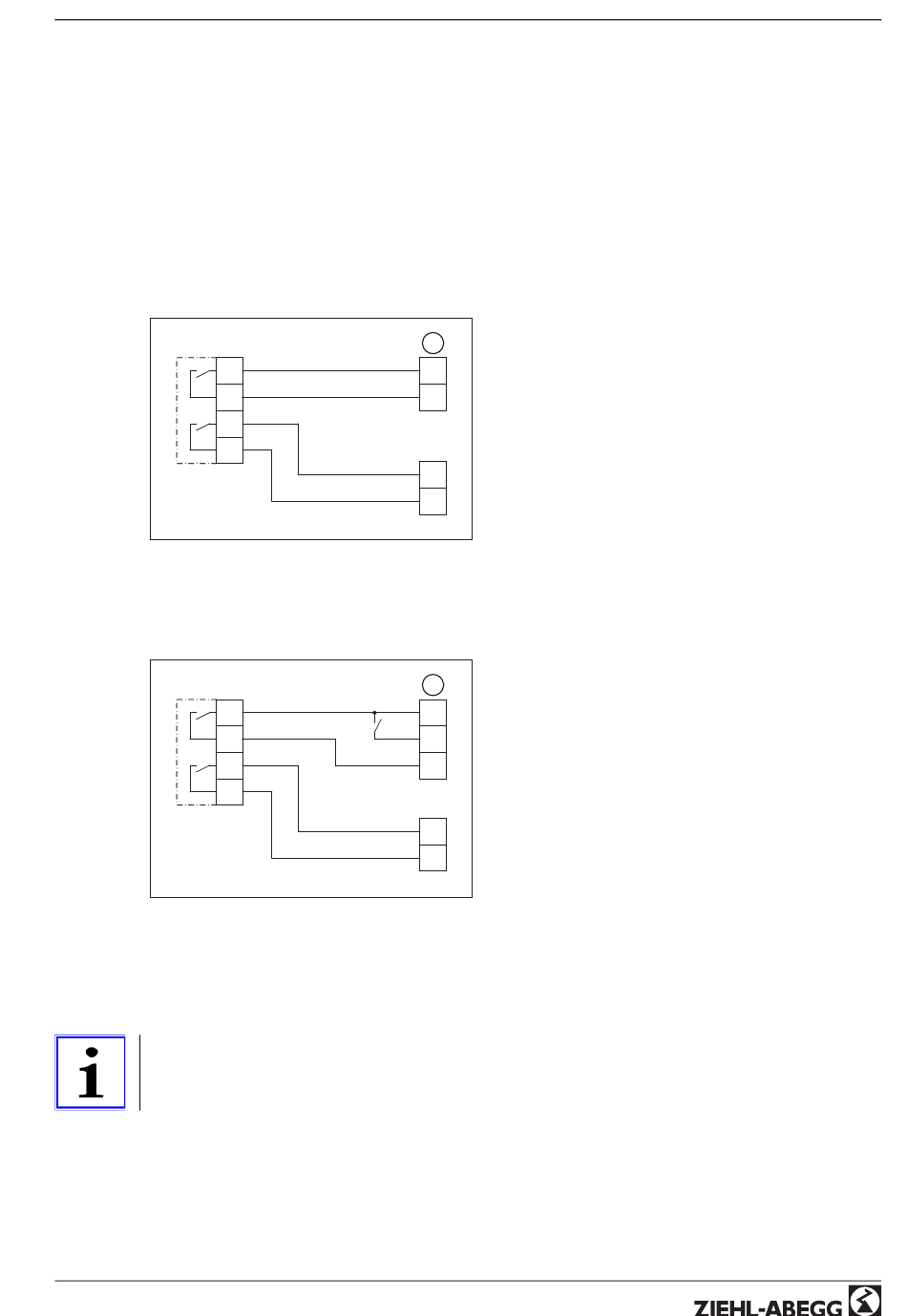

Anschluss digitale Ausgänge mit Funktion "Spannungsausfall"
1 Aufzugsteuerung
I* Digitaler Eingang "Spannungsausfall" Aufzugsteuerung
I_0x Digitaler Eingang "Spannungsausfall" ZETADYN 3
EVAC 3
X-OUT
C1
C2
D1
D2
Anschluss digitale Ausgänge mit Funktion "Spannungsausfall" und "Batterieüberwachung"
I* Digitaler Eingang "Spannungsausfall" Aufzugsteuerung
I** Digitaler Eingang "Batterieüberwachung" Aufzugsteuerung
K4 Schütz Batteriebetrieb
I_0x Eingang "Spannungsausfall" ZETADYN 3 (Digitaler Eingang parametriert auf Funktion PARA2)
Information
Die Meldung "Spannungsausfall" an die Aufzugsteuerung erfolgt über einen Hilfskontakt (NO-
Funktion) von K4. Dies ist der Schütz für den Batteriebetrieb und wird bei Spannungsausfall aktiviert.
R-TBA07_04-D 1145
1
+24V
DC
I*
ZETADYN 3
X-IN
+24V
DC
I_0x
1
+24V
DC
13
K4
14
I*
I**
ZETADYN 3
X-IN
+24V
DC
I_0x
Art.-Nr. 00163307-D
15/40
Elektrische Installation
