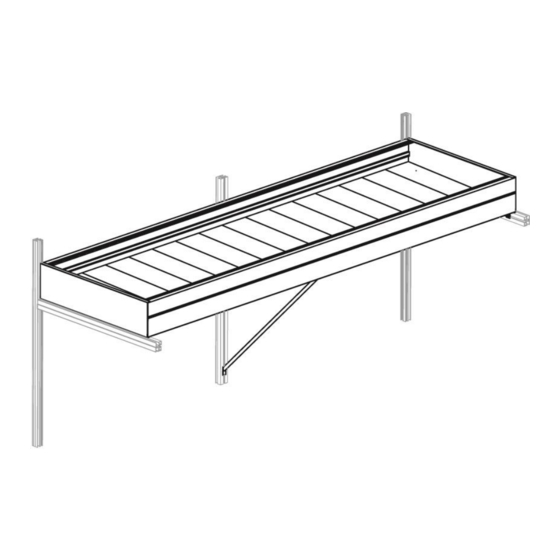

- Seite 1 MONTAGEANLEITUNG PFLANZWANNE FLORA BITTE VOR DEM AUFBAU LESEN Technische Änderungen vorbehalten STAND: 11 / 2018...
-
Seite 2: Verbindung Der Längsprofile Durch Verbinder Mit Madenschrauben
Verbindung der Längsprofile durch Verbinder mit Madenschrauben Die Profile (Pos. bzw. Pos. .) sind, wie dargestellt, so zu verbinden, dass folgende Profillängen entstehen: Flora/Rhodo Typ III x 0 mm ---------------------------------------- Flora/Rhodo Typ IV x 938 mm Seite 3, Schritt ) Hinweis: Höhenangabe gilt... - Seite 3 Schritt zu Schritt Die Endstücke Strebe (V36) jeweils am Ende der Streben (Pos. 3) aufstecken. Schritt zu Schritt In den Schraubkanal, auf der Unterseite des vorderen Längsprofiles (Pos. .) pro Gewächshaussprosse eine Schraube M6 x 6 einziehen. In den Schraubkanal, auf der Unterseite des hinteren Längsprofiles (Pos.
- Seite 4 Schritt 3 zu Schritt 3 Das Querprofil (Pos. ) und die Längsprofile (Pos. /.) durch die vorgebohrten Löcher mit den Linsenkopfschrauben 4, x 3 (S9) miteinander verschrauben. Schritt 4 zu Schritt 4 Jetzt die Abstandshalter (Pos. 4) zwischen die Längsprofile legen. Streben nach den Gewächshaussprossen ausrichten.
- Seite 5 Schritt 5 zu Schritt 5 Befestigen Sie den Abstandshalter (Pos. 4) mit den Sechskantschrauben M6 x 6 (S5) am Längsprofil (Pos. ). Schritt 6 zu Schritt 6 Montieren Sie den Winkel mit einer Hammerkopfschraube M6 x 6 (S5) an die Randsprosse. Legen Sie dann die Pflanzwanne auf dem Winkel auf und verbinden beides mit einer Bohrschraube 3,5 x 3 (S)
- Seite 6 Schritt 9 zu Schritt 9 Einlegen des Wannenbodens.
