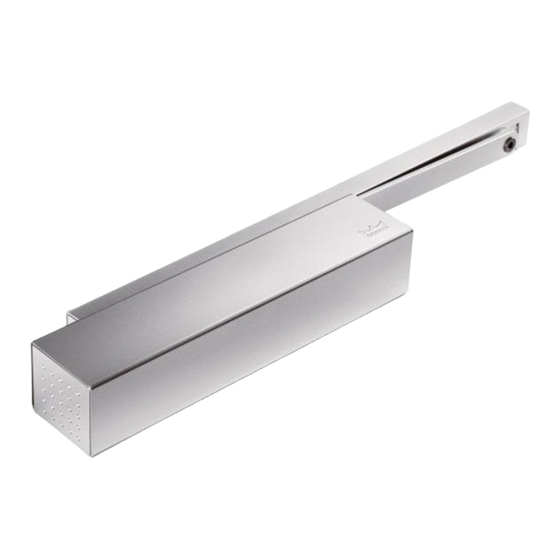

Dorma TS 91 Grundeinstellung

TS 91
—
Grundeinstellung
Vorbereitung
Die Tür muss auch ohne Türschliesser einwandfrei funktionieren!
(Anpressdruck, Schloss, Bodendichtung, Türblattverzug, Schleifen am Boden etc.)
Schliesskraft
Der TS 91 ist fix auf die Kraft EN 3 eingestellt.
Wichtiger Hinweis!
Ventilschrauben nie ganz herausdrehen. Maximal bis bündig Gehäuse!
Schliessgeschwindigkeit I
Türe öffnen bis ca. 60 Grad. Türe bleibt stehen.
Ventilschliessgeschwindigkeit öffnen (gegen den Uhrzeigersinn), bis gewünschte Geschwindigkeit erreicht ist (Ventil
Nr. 1 / Bild 5)
Nochmals kontrollieren und ggf. Korrekturen vornehmen.
Je nach Druckverhältnissen ist es allenfalls nötig, die Schliessgeschwindigkeit langsamer einzustellen, damit die
Luft während des Schliessens besser entweichen kann. Einstellung vornehmen wenn umliegende Fenster und Türen
geschlossen sind.
Schliessgeschwindigkeit II
Tür bleibt bei ca. 15 Grad stehen. Ventilschliessgeschwindigkeit öffnen (Ventil Nr. 2 / Bild 6) wie bei Schliessge-
schwindigkeit I.
Tel. Support Technik: 0844 22 00 21
DORMA Schweiz AG, Industrie Hegi 1a, CH 9425 Thal
