Danfoss AKS 41 Serie Instruktion Seite 3

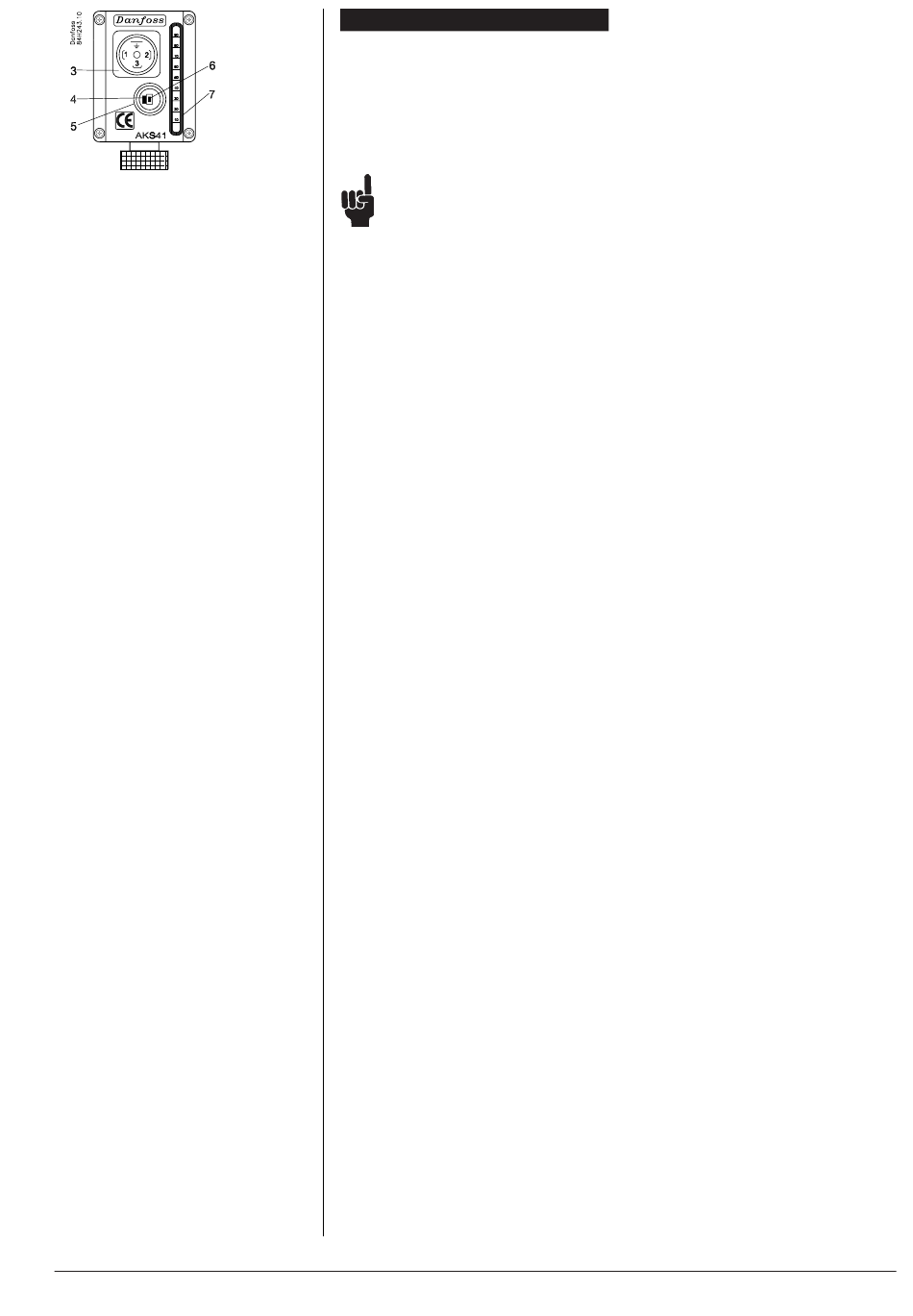

3 DIN tilslutning
4 Grøn LED
5 Kalibreringsdæksel
6 Kalibreringsknap
7 OPTION: Bargraph til
indikering af væskeniveau.
© Danfoss A/S (IR/MWA), 02-2010
Dansk
Indstilling af AKS 41
Niveautransmitteren kan indstilles, før den
installeres i anlægget.
1. Tryk på kalibreringsknappen for at indstille
kølefunktionen, og hold den nede, indtil 24 V
a.c. er tilsluttet. Slip derefter kalibrerings-
knappen.
BEMÆRK!
Denne rækkefølge skal overholdes.
Hvis forsyningsspændingen
tilsluttes, før kalibreringsknappen
aktiveres, ændres signaldæmpningen.
Ved anvedelse i R718 kan der, over tid, opstå
et kalklag på det ydre reference rør. Danfoss
anbefaler en regelmæssig fjernelse af dette
kalklag.
2. Slip kalibreringsknappen. Læg mærke til
den aktuelle kølemiddelindstilling og mål
4-20 mA udgangssignalet.
Grøn LED blinker 1 gang -
udgangssignalet er ~ 5 mA = R 717 / R718
(fabriksindstilling)
Grøn LED blinker 2 gange -
udgangssignalet er ~ 6 mA = R 22
Grøn LED blinker 3 gange -
udgangssignalet er ~ 7 mA = R 404A
Grøn LED blinker 4 gange -
udgangssignalet er ~ 8 mA = R 134a
Grøn LED blinker 5 gange -
udgangssignalet er ~ 9 mA = R744
3. Tryk på kalibreringsknappen for at vælge
ønsket kølemiddel. Hver gang knappen
aktiveres, vil AKS 41 gå videre til det næste
kølemiddel i følgende rækkefølge:
~ 5 mA = R 717 / R718 (fabriksindstilling)
~ 6 mA = R 22
~ 7 mA = R 404A
~ 8 mA = R 134a
~ 9 mA = R744
4. Når strømmen passer til det ønskede køle-
middel, ventes 10 sekunder, indtil den
grønne LED lyser konstant (ikke blinker).
Dette indikerer, at det ønskede kølemiddel
er blevet valgt.
5. Afbryd forsyningsspændingen til niveau-
transmitteren, når indstillingsfunktionen
skal forlades. Følg trin 1, 2 og 5, hvis ind-
stillingen skal kontrolleres.
Signaldæmpning
Signaldæmpningen er fra fabrikken indstillet til
15 sekunder. Denne indstilling kan ændres ved
at trykke på kalibreringsknappen. Indstillings-
området er 1-120 sekunder.
Indstillingerne kan også ændres, mens systemet
er i drift.
Fremgangsmåde:
1. Tilslut forsyningsspænding.
2. Tryk på kalibreringsknappen én gang for
hvert sekund, som dæmpningen skal for-
længes med.
Eksempel:
⇒ 1 sek.
1 tryk
⇒ 2 sek.
2 tryk
osv.
⇒ 120 sek.
120 tryk
⇒ 120 sek.
121 tryk
Værdien lagres i hukommelsen 10 sekunder
efter det sidste tryk på knappen, og den grønne
LED begynder igen at blinke. Hvis knappen
aktiveres igen efter 10 sekunder, starter signal-
dæmpningen igen med signaler på 1 sekund.
(Gentag proceduren fra trin 1, hvis dæmp-ningen
er indstillet for højt).
DKRCI.PI.SC0.A2.53 / 520H0077
Justering af min./max. kalibreringspunkt:
Min. kalibrering:
1. Sørg for, at kølemidlets væskestand har det
ønskede min. niveau.
2. Tryk på kalibreringsknappen, og hold den
nede i ca. 5 sekunder, indtil den grønne LED
holder op med at blinke.
3. Tryk på kalibreringsknappen én gang i løbet
af de næste 10 sekunder (Hvis der ikke tryk-
kes på kalibreringsknappen i løbet af 10
sekunder, forlades kalibreringsfunktionen
automatisk, og der vendes tilbage til normal
drift).
Den grønne LED lyser i nogle få sekunder og
begynder derefter at blinke.
Udgangsværdien er nu 4 mA, og AKS 41 / 41U
befinder sig i normal drift.
Max. kalibrering:
1. Sørg for, at kølemidlets væskestand har det
ønskede max. niveau.
2. Tryk på kalibreringsknappen, og hold den
nede i ca. 5 sekunder, indtil den grønne LED
holder op med at blinke.
3. Tryk på kalibreringsknappen to gange i løbet
af de næste ti sekunder med et sekund
imellem. (Hvis der ikke trykkes på kalibre-
ringsknappen i løbet af 10 sekunder, forlades
kalibreringsfunktionen automatisk, og der
vendes tilbage til normal drift).
Den grønne LED lyser i nogle få sekunder og
begynder derefter at blinke.
Udgangsværdien er nu 20 mA, og AKS 41 / 41U
befinder sig i normal drift.
Min. kalibrering, når min. kølemiddelniveau
skal afvige fra 4 mA:
1. Sørg for, at kølemidlets væskestand har det
ønskede min. niveau.
2. Tryk på kalibreringsknappen, og hold den
nede i ca. 5 sekunder, indtil den grønne LED
holder op med at blinke.
3. Tryk på kalibreringsknappen én gang i løbet
af 10 sekunder, og hold den nede. (Hvis der
ikke trykkes på kalibreringsknappen i løbet
af 10 sekunder, forlades kalibrerings-
funktionen automatisk, og der vendes tilbage
til normal drift).
4. Bemærk, at udgangssignalet, der starter ved
4 mA, stiger hurtigt.
5. Slip kalibreringsknappen, når udgangssig-
nalet er ca. 0,5 mA fra den ønskede værdi.
6. For hver gang der trykkes på knappen her-
efter øges udgangssignalet med ca. 0,05 mA.
7. Ca. 10 sekunder efter den sidste aktivering
begynder LED'en at blinke
8. Udgangsværdien svarer nu til den værdi, der
blev målt ved den sidste aktivering.
Max. kalibrering, når max. kølemiddel-niveau
skal afvige fra 20 mA:
1. Sørg for, at kølemidlets væskestand har det
ønskede maks. niveau.
2. Tryk på kalibreringsknappen, og hold den
nede i ca. 5 sekunder, indtil den grønne LED
holder op med at blinke.
3. Tryk på kalibreringsknappen to gange
i løbet af de næste ti sekunder med et sekund
imellem og hold den nede.
(Hvis der ikke trykkes på kalibreringsknappen
i løbet af 10 sekunder, forlades kalibrerings-
funktionen automatisk, og der vendes tilbage
til normal drift)
4. Bemærk, at udgangssignalet, der starter ved
20 mA, falder hurtigt.
5. Slip kalibreringsknappen, når udgangssig-
nalet er ca. 0,5 mA fra den ønskede værdi.
6. For hver gang der trykkes på knappen
herefter mindskes udgangssignalet med ca.
0,05 mA.
7. Ca. 10 sekunder efter den sidste aktivering
begynder LED'en at blinke.
8. Udgangsværdien svarer nu til den værdi, der
blev målt ved den sidste aktivering.
Reetablering af fabriksindstilling
Fabriksindstillingen kan altid reetableres på AKS
41, uanset om kalibreringsværdierne er blevet
ændret.
1. Tryk på kalibreringsknappen, og hold den
nede i ca. 20 sekunder, indtil den grønne LED
begynder at blinke.
2. Slip kalibreringsknappen.
3. Når LED'en begynder at blinke, er genetable-
ringen af fabriksindstillingen fuldført.
AKS 41 arbejder nu igen i henhold til fabriks-
indstillingen.
3
