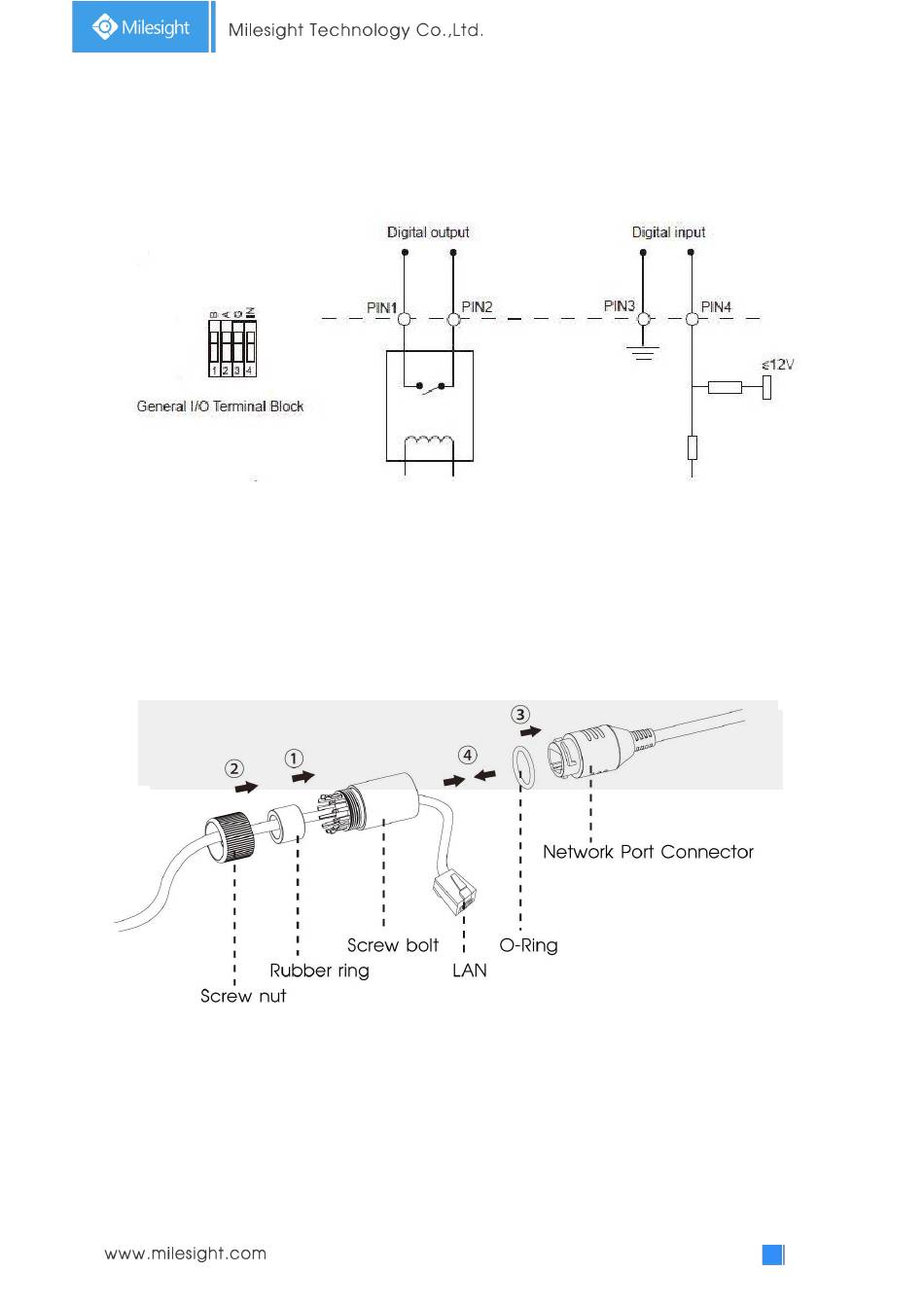

1.4 V erbinden mit der Alarmschnittstelle
Die externe Schnittstelle der Kamera ist wie folgt. Sie können sich auf das Bild beziehen, um das
externe Alarmgerät zu installieren:
PIN1: Alarmausgang NC/NO 24V DC 1A
PIN2: Alarmausgang NC/NO 24V DC 1A
PIN3: Alarmeingang NC/NO ≤12V
PIN4: Alarmeingang NC/NO ≤12V
1.5 W asserdichten Stecker anschlie ß en
mi l e s i g h t - s c h w e i z . c h
Schritt 1: Führen Sie das Netzwerkkabel durch die Schraubenmutter, den Gummiring und die
Schraubenhülse.
Schritt 2: Setzen Sie den Gummiring in die Schraubenhülse ein.
Schritt 3: Verbinden Sie die Schraubenmutter mit der Schraubenhülse.
Schritt 4: Setzen Sie den O-Ring auf den Netzwerkanschluss.
Schritt 5: Verbinden Sie den RJ45 mit dem Netzwerkanschluss und ziehen Sie die Schraube und
den Stecker fest.
