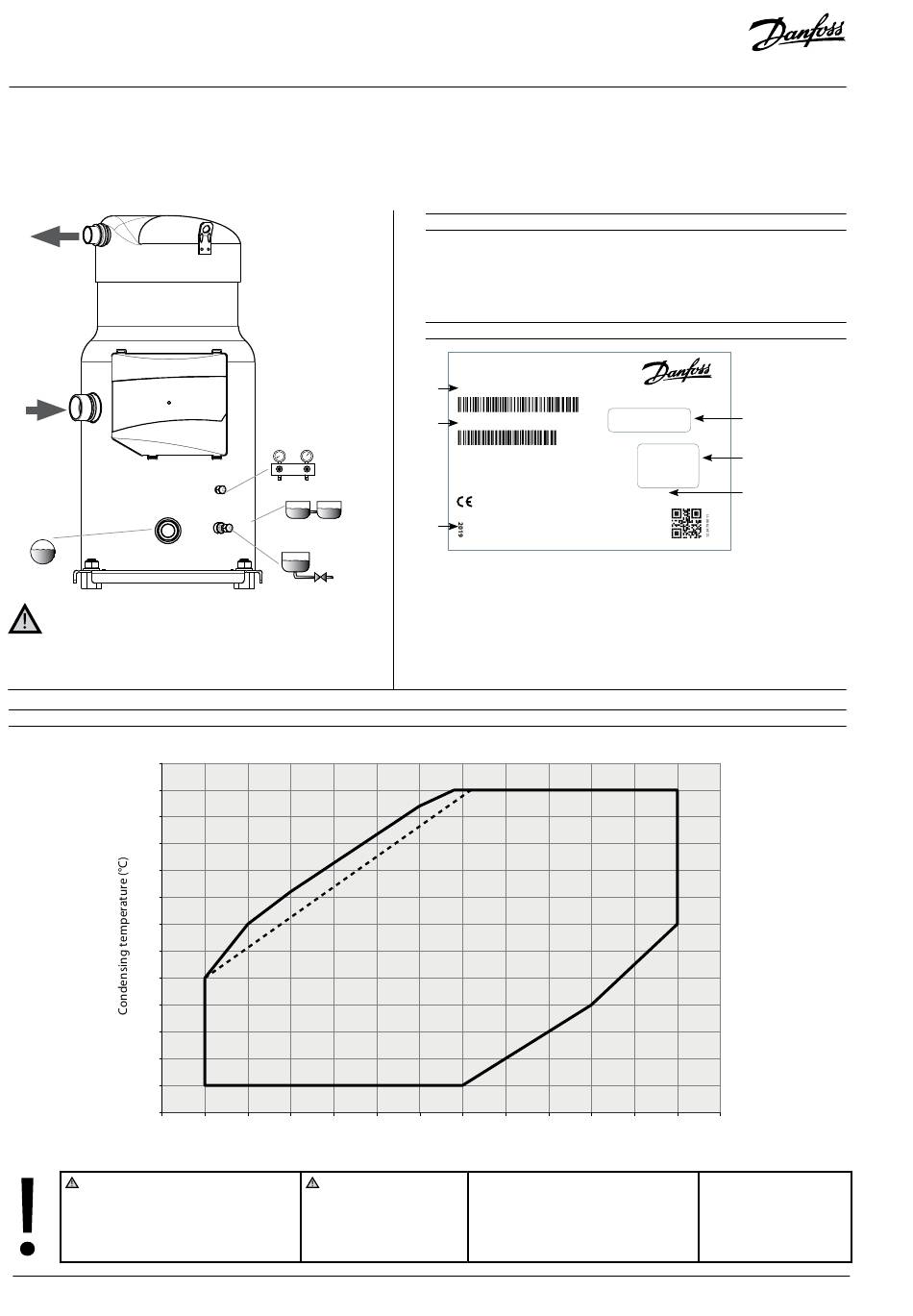

Instructions
Danfoss scroll compresseurs
DSF
Toute opération de montage et d'entretien du
compresseur doit exclusivement être effectuée par un
personnel qualifié. Le montage, la mise en service, la
maintenance et la réparation doivent être effectués conformément
aux présentes instructions ainsi qu'aux règles de l'art en matière de
réfrigération.
3 - Plages d'application
70
65
60
55
50
45
40
35
30
25
20
15
10
5
-35
Ce compresseur doit uniquement être employé
aux fins pour lesquelles il a été conçu et dans le
respect de ses conditions d'utilisation (se reporter
à la rubrique « Limites d'utilisation »).
Se reporter aux directives d'application et aux fiches
techniques disponibles à l'adresse cc.danfoss.com.
6 | AN30964048844501-000101 - 8510290P02A
DSF Large Operating map
SH: 5 K
-30
-25
-20
-15
-10
Evaporating temperature (°C)
Evaporating temperature (°C)
En toutes circonstances, la
directive EN378 (ou une autre
réglementation
locale applicable) doit être
respectée.
1 – Introduction
Ces instructions s'appliquent aux compresseurs scroll Danfoss DSF utilisés pour
les systèmes de climatisation. Elles fournissent les informations nécessaires
relatives à la sécurité et à l'utilisation de ce produit.
2- Nameplate
A
DSF485A4ABA
Model no:
ZQ1109974321
B
Serial no:
0038
C
Refrigerant: R32
PROTECTED BY DOMESTIC AND FOREIGN PATENTS
A: Modèle
B: Numéro de série
C: Fluide frigorigène
D: Tension, courant de démarrage, courant de
fonctionnement max.
E: Pression de service du compresseur
F: Type d'huile chargé en usine
SH: 10 K
-5
0
5
10
Le compresseur est fourni sous pression
d'azote (entre 0,3 et 0,7 bar) et ne peut
donc pas être raccordé tel quel. Se
de
sécurité
reporter à la rubrique « Assemblage »
pour plus d'informations.
MADE IN FRANCE
M
400V 3~50Hz
D
LR 343 A
MAX OPER.92 A
Thermally protected system
P.E.D.
LP Side
HP Side
Marking
E
PS
31,2 bar
48,7 bar
TS MAX
51,0 °C
150,0 °C
TS MIN
-35,0 °C
-35,0 °C
Volume
27,5 L
3,9 L
F
Lubricant: 185 SL
15
20
25
30
Le compresseur doit être
manipulé avec précaution
en
position
(décalage
rapport à la verticale : 15°).
© Danfoss | DCS (CC) | 2019.06
verticale
maximal
par
