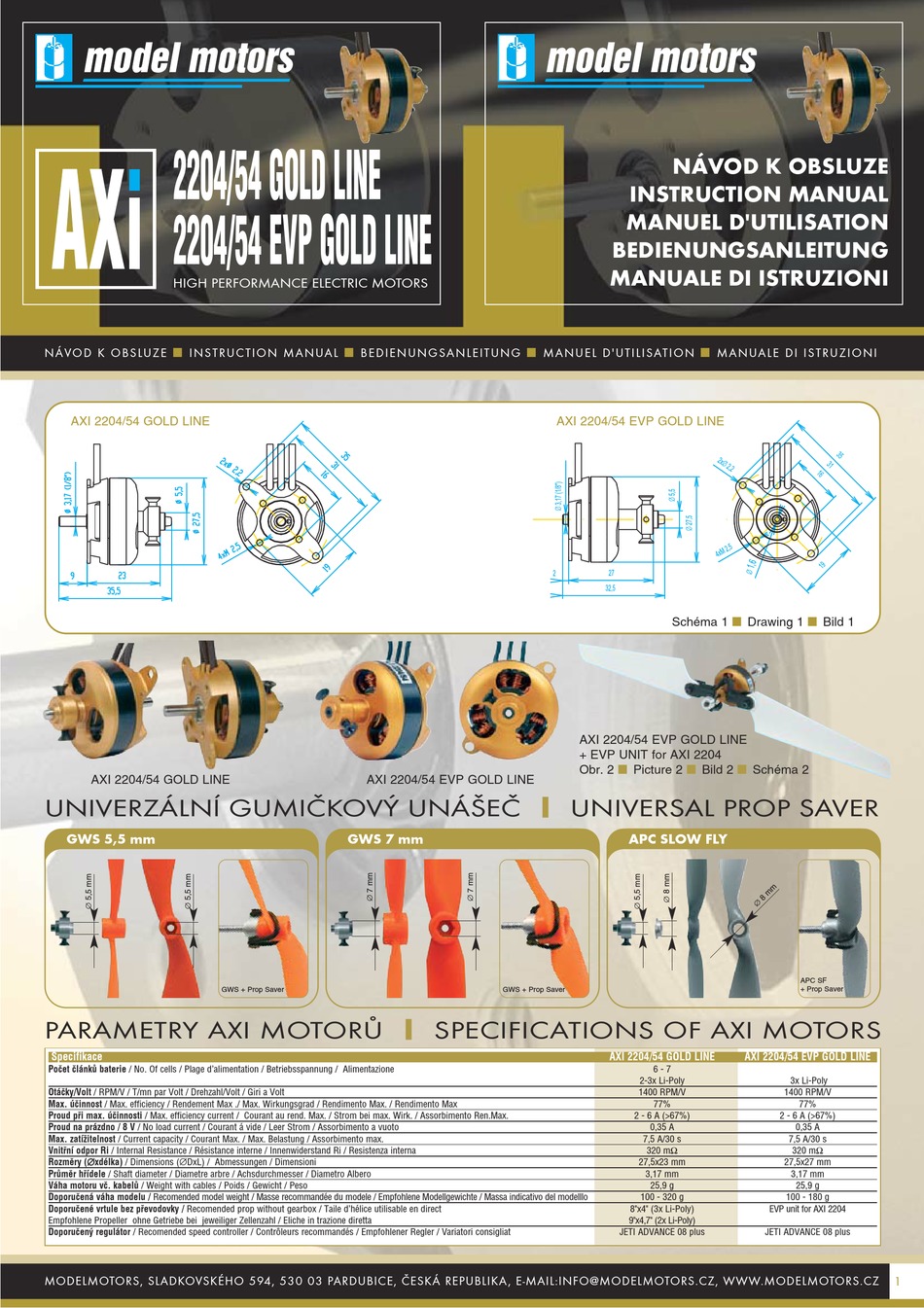

2204/54 GOLD LINE
2204/54 EVP GOLD LINE
HIGH PERFORMANCE ELECTRIC MOTORS
n
N Á VO D K O B S LU Z E
I N S T R U C T I O N M A N UA L
AXI 2204/54 GOLD LINE
AXI 2204/54 GOLD LINE
UNIVERZÁLNÍ GUMIČKOVÝ UNÁŠEČ
GWS 5,5 mm
PARAMETRY AXI MOTORŮ
Specifikace
Počet článků baterie / No. Of cells / Plage d'alimentation / Betriebsspannung / Alimentazione
Otáčky/Volt / RPM/V / T/mn par Volt / Drehzahl/Volt / Giri a Volt
Max. účinnost / Max. efficiency / Rendement Max ./ Max. Wirkungsgrad / Rendimento Max. / Rendimento Max
Proud při max. účinnosti / Max. efficiency current / Courant au rend. Max. / Strom bei max. Wirk. / Assorbimento Ren.Max.
Proud na prázdno / 8 V / No load current / Courant á vide / Leer Strom / Assorbimento a vuoto
Max. zatížitelnost / Current capacity / Courant Max. / Max. Belastung / Assorbimento max.
Vnitřní odpor Ri / Internal Resistance / Résistance interne / Innenwiderstand Ri / Resistenza interna
Rozměry (∅ ∅ xdélka) / Dimensions (∅DxL) / Abmessungen / Dimensioni
Průměr hřídele / Shaft diameter / Diametre arbre / Achsdurchmesser / Diametro Albero
Váha motoru vč. kabelů / Weight with cables / Poids / Gewicht / Peso
Doporučená váha modelu / Recomended model weight / Masse recommandée du modele / Empfohlene Modellgewichte / Massa indicativo del modelllo
Doporučené vrtule bez převodovky / Recomended prop without gearbox / Taile d'hélice utilisable en direct
Empfohlene Propeller ohne Getriebe bei jeweiliger Zellenzahl / Eliche in trazione diretta
Doporučený regulátor / Recomended speed controller / Contrôleurs recommandés / Empfohlener Regler / Variatori consigliat
MODELMOTORS, SLADKOVSKÉHO 594, 530 03 PARDUBICE, ČESKÁ REPUBLIKA , E-MAIL:INFO@MODELMOTORS.CZ, WWW.MODELMOTORS.CZ
n
B E D I E N U N G SA N L E I T U N G
AXI 2204/54 EVP GOLD LINE
GWS 7 mm
GWS + Prop Saver
n
M A N U E L D ' U T I L I SAT I O N
AXI 2204/54 EVP GOLD LINE
|
UNIVERSAL PROP SAVER
GWS + Prop Saver
|
SPECIFICATIONS OF AXI MOTORS
NÁVOD K OBSLUZE
INSTRUCTION MANUAL
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
MANUALE DI ISTRUZIONI
n
M A N UA L E D I I S T R U Z I O N I
n
Schéma 1
Drawing 1
AXI 2204/54 EVP GOLD LINE
+ EVP UNIT for AXI 2204
n
n
n
Obr. 2
Picture 2
Bild 2
Schéma 2
APC SLOW FLY
AXI 2204/54 GOLD LINE
AXI 2204/54 EVP GOLD LINE
6 - 7
2-3x Li-Poly
1400 RPM/V
77%
2 - 6 A (>67%)
0,35 A
7,5 A/30 s
320 mΩ
27,5x23 mm
3,17 mm
25,9 g
100 - 320 g
8"x4" (3x Li-Poly)
9"x4,7" (2x Li-Poly)
JETI ADVANCE 08 plus
n
Bild 1
APC SF
+ Prop Saver
3x Li-Poly
1400 RPM/V
77%
2 - 6 A (>67%)
0,35 A
7,5 A/30 s
320 mΩ
27,5x27 mm
3,17 mm
25,9 g
100 - 180 g
EVP unit for AXI 2204
JETI ADVANCE 08 plus
1
