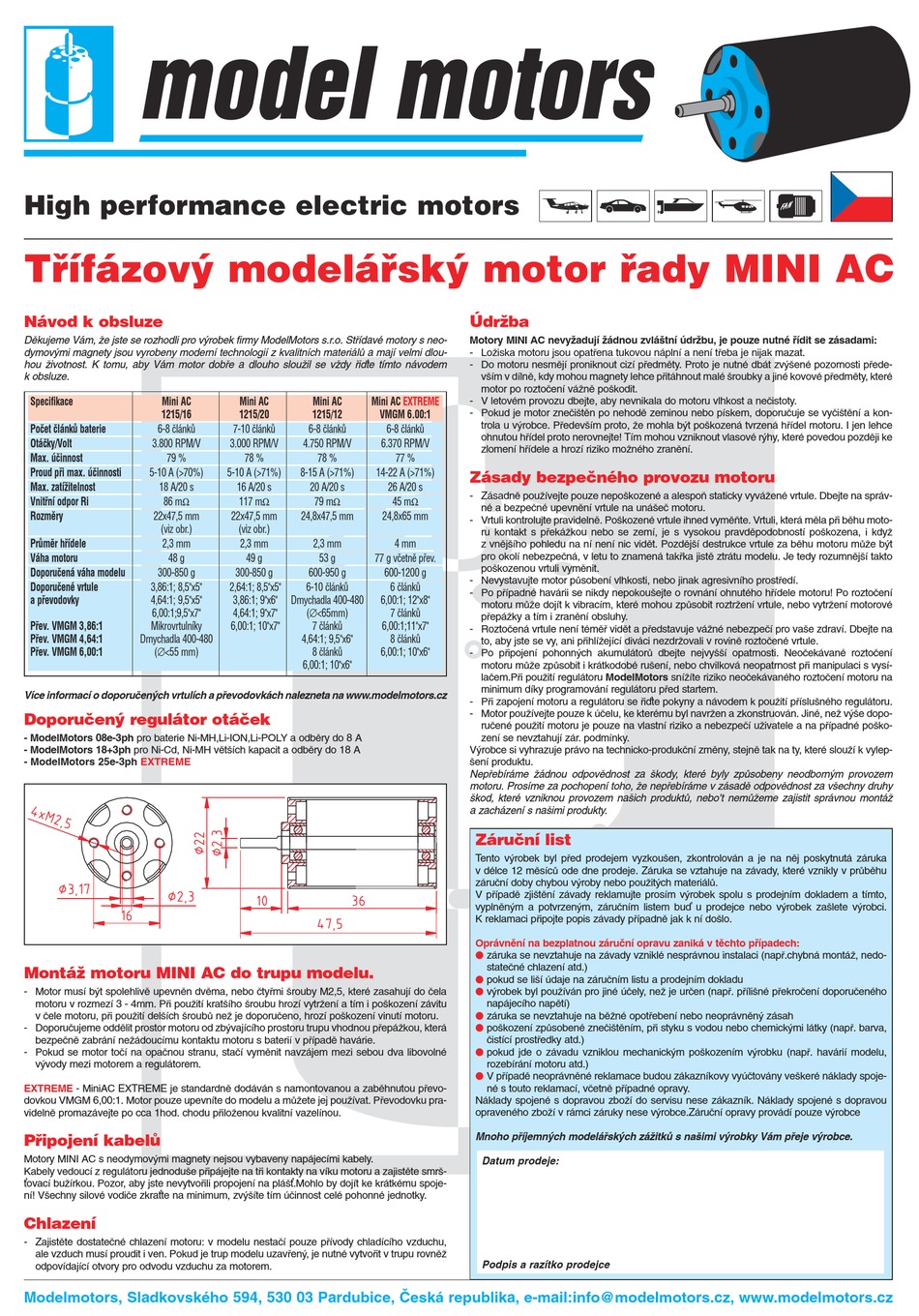

Třífázový modelářský motor řady MINI AC
Návod k obsluze
Děkujeme Vám, že jste se rozhodli pro výrobek firmy ModelMotors s.r.o. Střídavé motory s neo-
dymovými magnety jsou vyrobeny moderní technologií z kvalitních materiálů a mají velmi dlou-
hou životnost. K tomu, aby Vám motor dobře a dlouho sloužil se vždy ři te tímto návodem
k obsluze.
Specifikace Mini AC
1215/16
Počet článků baterie 6-8 článků
Otáčky/Volt 3.800 RPM/V
Max. účinnost 79 %
Proud při max. účinnosti 5-10 A (>70%)
Max. zatížitelnost 18 A/20 s
Vnitřní odpor Ri 86 mΩ
Rozměry 22x47,5 mm
(viz obr.)
Průměr hřídele 2,3 mm
Váha motoru 48 g
Doporučená váha modelu 300-850 g
Doporučené vrtule 3,86:1; 8,5"x5"
a převodovky 4,64:1; 9,5"x5"
6,00:1;9,5"x7"
Přev. VMGM 3,86:1 Mikrovrtulníky
Přev. VMGM 4,64:1 Dmychadla 400-480
Přev. VMGM 6,00:1 (∅<55 mm)
Více informací o doporučených vrtulích a převodovkách nalezneta na www.modelmotors.cz
Doporučený regulátor otáček
- ModelMotors 08e-3ph pro baterie Ni-MH,Li-ION,Li-POLY a odběry do 8 A
- ModelMotors 18+3ph pro Ni-Cd, Ni-MH větších kapacit a odběry do 18 A
- ModelMotors 25e-3ph EXTREME
Montáž motoru MINI AC do trupu modelu.
- Motor musí být spolehlivě upevněn dvěma, nebo čtyřmi šrouby M2,5, které zasahují do čela
motoru v rozmezí 3 - 4mm. Při použití kratšího šroubu hrozí vytržení a tím i poškození závitu
v čele motoru, při použití delších šroubů než je doporučeno, hrozí poškození vinutí motoru.
- Doporučujeme oddělit prostor motoru od zbývajícího prostoru trupu vhodnou přepážkou, která
bezpečně zabrání nežádoucímu kontaktu motoru s baterií v případě havárie.
- Pokud se motor točí na opačnou stranu, stačí vyměnit navzájem mezi sebou dva libovolné
vývody mezi motorem a regulátorem.
EXTREME - MiniAC EXTREME je standardně dodáván s namontovanou a zaběhnutou převo-
dovkou VMGM 6,00:1. Motor pouze upevníte do modelu a můžete jej používat. Převodovku pra-
videlně promazávejte po cca 1hod. chodu přiloženou kvalitní vazelínou.
Připojení kabelů
Motory MINI AC s neodymovými magnety nejsou vybaveny napájecími kabely.
Kabely vedoucí z regulátoru jednoduše připájejte na tři kontakty na víku motoru a zajistěte smrš-
ovací bužírkou. Pozor, aby jste nevytvořili propojení na pláš .Mohlo by dojít ke krátkému spoje-
ní! Všechny silové vodiče zkra te na minimum, zvýšíte tím účinnost celé pohonné jednotky.
Chlazení
- Zajistěte dostatečné chlazení motoru: v modelu nestačí pouze přívody chladícího vzduchu,
ale vzduch musí proudit i ven. Pokud je trup modelu uzavřený, je nutné vytvořit v trupu rovněž
odpovídající otvory pro odvodu vzduchu za motorem.
Modelmotors, Sladkovského 594, 530 03 Pardubice, Česká republika, e-mail:info@modelmotors.cz, www.modelmotors.cz
Mini AC Mini AC Mini AC
1215/20 1215/12 VMGM 6.00:1
7-10 článků 6-8 článků 6-8 článků
3.000 RPM/V 4.750 RPM/V 6.370 RPM/V
78 % 78 % 77 %
5-10 A (>71%) 8-15 A (>71%) 14-22 A (>71%)
16 A/20 s 20 A/20 s 26 A/20 s
117 mΩ 79 mΩ 45 mΩ
22x47,5 mm 24,8x47,5 mm 24,8x65 mm
(viz obr.)
2,3 mm 2,3 mm 4 mm
49 g 53 g 77 g včetně přev.
300-850 g 600-950 g 600-1200 g
2,64:1; 8,5"x5" 6-10 článků 6 článků
3,86:1; 9"x6" Dmychadla 400-480 6,00:1; 12"x8"
4,64:1; 9"x7" (∅<65mm) 7 článků
6,00:1; 10"x7" 7 článků 6,00:1;11"x7"
4,64:1; 9,5"x6" 8 článků
8 článků 6,00:1; 10"x6"
6,00:1; 10"x6"
Údržba
Motory MINI AC nevyžadují žádnou zvláštní údržbu, je pouze nutné řídit se zásadami:
- Ložiska motoru jsou opatřena tukovou náplní a není třeba je nijak mazat.
- Do motoru nesmějí proniknout cizí předměty. Proto je nutné dbát zvýšené pozornosti přede-
vším v dílně, kdy mohou magnety lehce přitáhnout malé šroubky a jiné kovové předměty, které
motor po roztočení vážně poškodit.
- V letovém provozu dbejte, aby nevnikala do motoru vlhkost a nečistoty.
EXTREME
- Pokud je motor znečištěn po nehodě zeminou nebo pískem, doporučuje se vyčištění a kon-
trola u výrobce. Především proto, že mohla být poškozená tvrzená hřídel motoru. I jen lehce
ohnutou hřídel proto nerovnejte! Tím mohou vzniknout vlasové rýhy, které povedou později ke
zlomení hřídele a hrozí riziko možného zranění.
Zásady bezpečného provozu motoru
- Zásadně používejte pouze nepoškozené a alespoň staticky vyvážené vrtule. Dbejte na správ-
né a bezpečné upevnění vrtule na unášeč motoru.
- Vrtuli kontrolujte pravidelně. Poškozené vrtule ihned vyměňte. Vrtuli, která měla při běhu moto-
ru kontakt s překážkou nebo se zemí, je s vysokou pravděpodobností poškozena, i když
z vnějšího pohledu na ní není nic vidět. Pozdější destrukce vrtule za běhu motoru může být
pro okolí nebezpečná, v letu to znamená takřka jistě ztrátu modelu. Je tedy rozumnější takto
poškozenou vrtuli vyměnit.
- Nevystavujte motor působení vlhkosti, nebo jinak agresivního prostředí.
- Po případné havárii se nikdy nepokoušejte o rovnání ohnutého hřídele motoru! Po roztočení
motoru může dojít k vibracím, které mohou způsobit roztržení vrtule, nebo vytržení motorové
přepážky a tím i zranění obsluhy.
- Roztočená vrtule není téměř vidět a představuje vážné nebezpečí pro vaše zdraví. Dbejte na
to, aby jste se vy, ani přihlížející diváci nezdržovali v rovině roztočené vrtule.
- Po připojení pohonných akumulátorů dbejte nejvyšší opatrnosti. Neočekávané roztočení
motoru může způsobit i krátkodobé rušení, nebo chvilková neopatrnost při manipulaci s vysí-
lačem.Při použití regulátoru ModelMotors snížíte riziko neočekávaného roztočení motoru na
minimum díky programování regulátoru před startem.
- Při zapojení motoru a regulátoru se ři te pokyny a návodem k použití příslušného regulátoru.
- Motor používejte pouze k účelu, ke kterému byl navržen a zkonstruován. Jiné, než výše dopo-
ručené použití motoru je pouze na vlastní riziko a nebezpečí uživatele a na případné poško-
zení se nevztahují zár. podmínky.
Výrobce si vyhrazuje právo na technicko-produkční změny, stejně tak na ty, které slouží k vylep-
šení produktu.
Nepřebíráme žádnou odpovědnost za škody, které byly způsobeny neodborným provozem
motoru. Prosíme za pochopení toho, že nepřebíráme v zásadě odpovědnost za všechny druhy
škod, které vzniknou provozem našich produktů, nebo't nemůžeme zajistit správnou montáž
a zacházení s našimi produkty.
Záruční list
Tento výrobek byl před prodejem vyzkoušen, zkontrolován a je na něj poskytnutá záruka
v délce 12 měsíců ode dne prodeje. Záruka se vztahuje na závady, které vznikly v průběhu
záruční doby chybou výroby nebo použitých materiálů.
V případě zjištění závady reklamujte prosím výrobek spolu s prodejním dokladem a tímto,
vyplněným a potvrzeným, záručním listem bu u prodejce nebo výrobek zašlete výrobci.
K reklamaci připojte popis závady případně jak k ní došlo.
Oprávnění na bezplatnou záruční opravu zaniká v těchto případech:
l
záruka se nevztahuje na závady vzniklé nesprávnou instalaci (např.chybná montáž, nedo-
statečné chlazení atd.)
l
pokud se liší údaje na záručním listu a prodejním dokladu
l
výrobek byl používán pro jiné účely, než je určen (např. přílišné překročení doporučeného
napájecího napětí)
l
záruka se nevztahuje na běžné opotřebení nebo neoprávněný zásah
l
poškození způsobené znečištěním, při styku s vodou nebo chemickými látky (např. barva,
čistící prostředky atd.)
l
pokud jde o závadu vzniklou mechanickým poškozením výrobku (např. havárií modelu,
rozebírání motoru atd.)
l
V případě neoprávněné reklamace budou zákazníkovy vyúčtovány veškeré náklady spoje-
né s touto reklamací, včetně případné opravy.
Náklady spojené s dopravou zboží do servisu nese zákazník. Náklady spojené s dopravou
opraveného zboží v rámci záruky nese výrobce.Záruční opravy provádí pouze výrobce
Mnoho příjemných modelářských zážitků s našimi výrobky Vám přeje výrobce.
