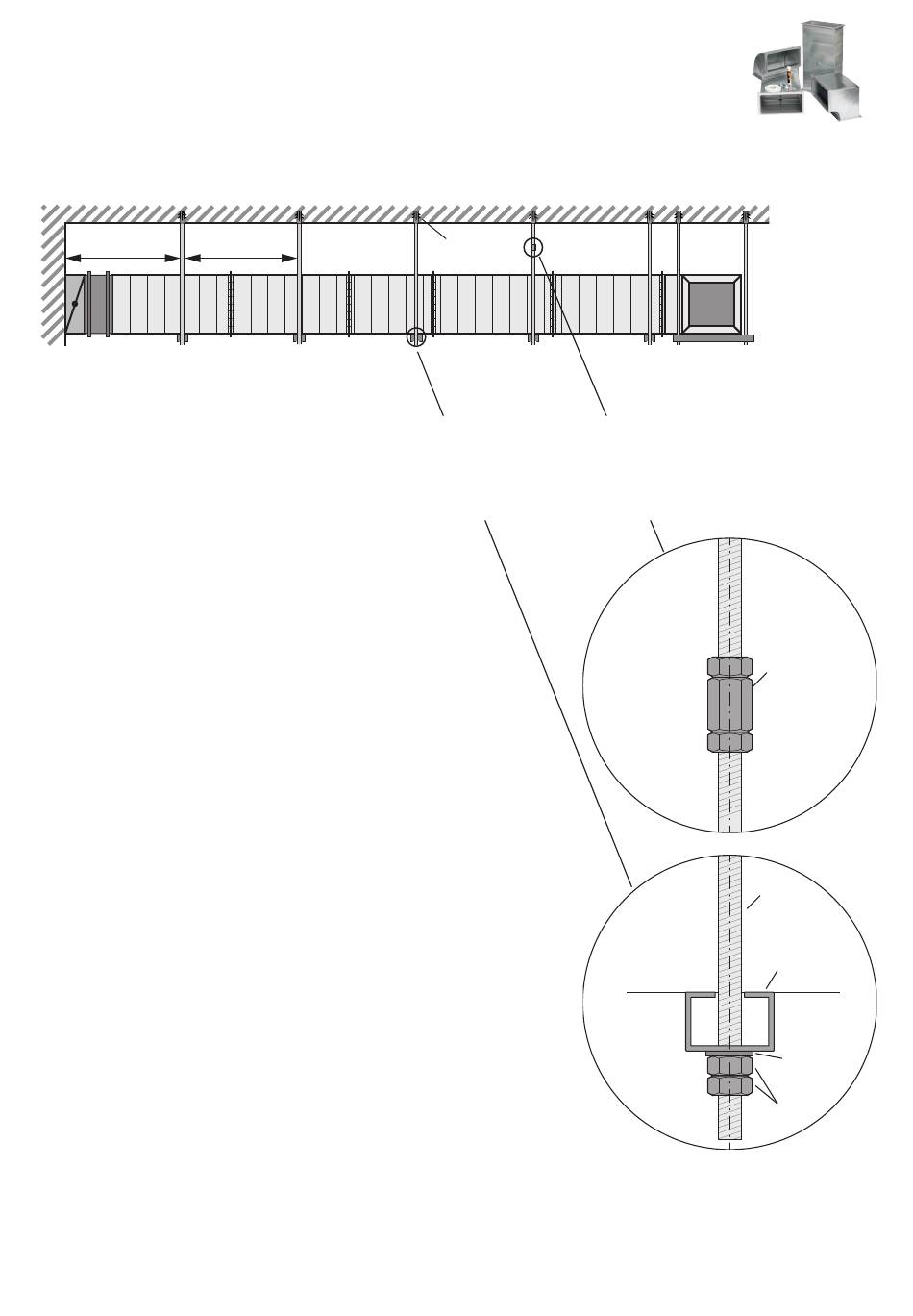

Horizontale Aufhängung
≤1500
Das System ist mit empfohlenem Montagematerial entsprechend den baulichen Gegebenheiten und
einem bestimmten Systemgewicht aufzuhängen. Die Gewindestangen (2.), mindestens M8, sind an
einer massiven Decke mit Spreizdübeln (3.) zu verankern, deren Abmessungen den Gewindestangen
entsprechen.
Der Abstand zwischen zwei Gewinde-
stangen sollte maximal 1500 mm betragen.
Der Kanal oben 1250x1000 mm liegt auf
einem Kanal RPC (1.) 21×41x1,6 mm. Der
Kanal wird von einer Scheibe (4.) und zwei
Muttern (5.) gehalten.
Der Kanal grösser als 1250x1000mm und bis
zu 1900x1700mm liegt auf einem Kanal RPC
(1.) 41×41x2,5mm. Der Kanal wird von einer
Scheibe (4.) und zwei Muttern (5.) gehalten.
Die Gewindestange M10 muss verwendet
werden, wenn eine Seite des Kanals länger
als 1000 mm und der Umfang länger als
3600 mm ist. In allen anderen Fällen kann
M8 verwendet werden.
Die maximale Belastung pro Gewindestange
M8, OSB 60, beträgt 1,0 kN und für Gewin-
destange M10, OSB 60, 1,58 kN.
Die Gewindestange darf nicht länger als 2 m
sein. Zwei kürzere Gewindestangen können
mit einer langen Mutter, OSM (6.), verbun-
den werden, die mit zwei Muttern gesichert
ist.
≤1500
Rechteckig
3.
6.
2.
1.
4.
5.
9
