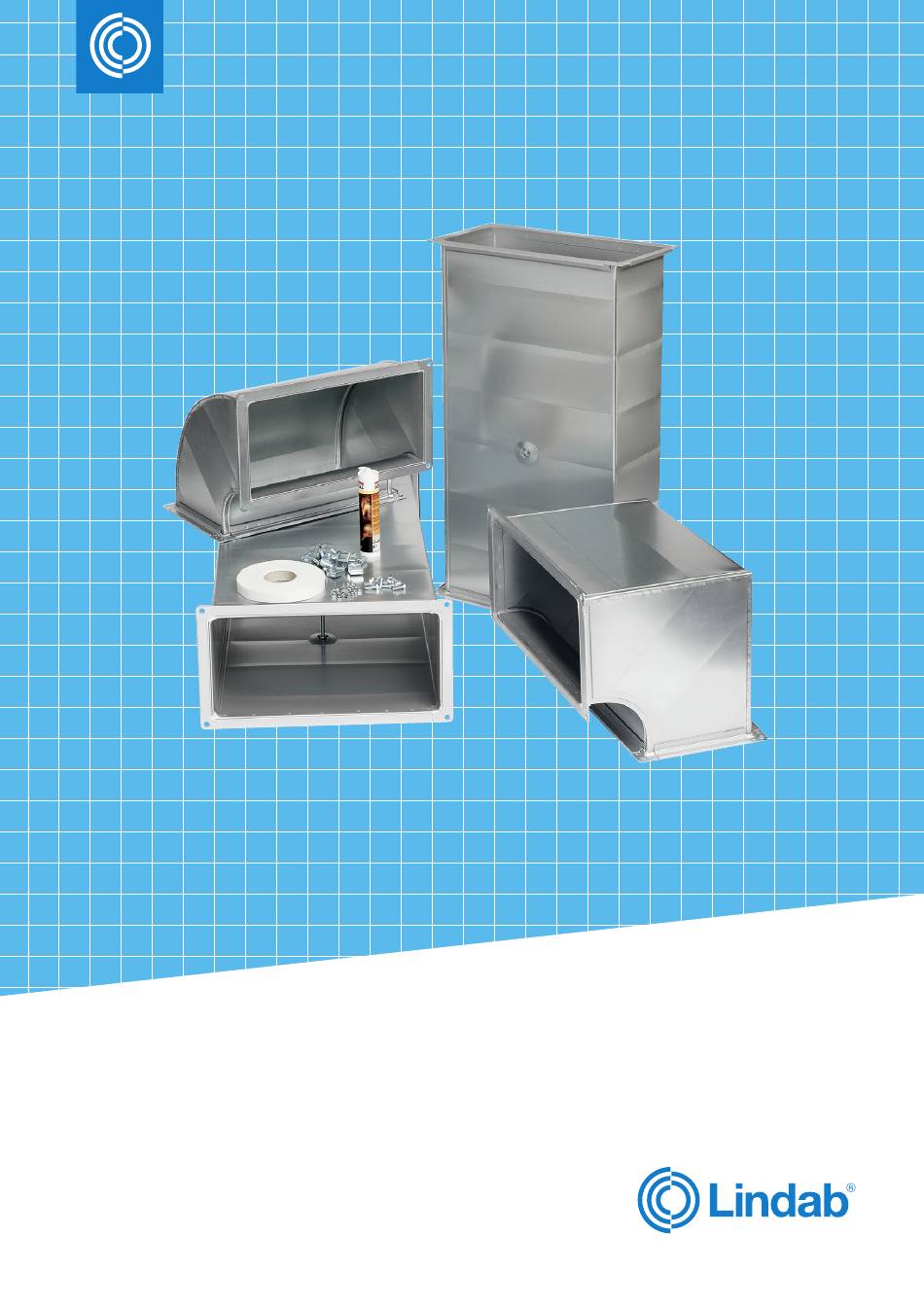

- Seite 1 LindabSmokeControlSystem – Einzelabschnitt – Kanäle und Formstücke, Entrauchungsklappen Montageanleitung...
-
Seite 2: Inhaltsverzeichnis
Rechteckig Inhaltsverzeichnis Einleitung ...............3 Verwendungszweck ............3 Transport und Lieferung ..........4 Lagerung ...............4 Betrieb ................4 Angewandte Dokumente ..........4 Leistungserklärung - DoP..........5 Überprüfung und Wartung ..........5 Vor der Montage ............6 Montage ................6 Horizontale Aufhängung ..........9 Vertikale Aufhängung ..........10 Kompensator ...............11 Zubehör ...............12 Entrauchungsklappe ...........14 Erhaltsbestätigung ............15... -
Seite 3: Einleitung
Rechteckig Einleitung Diese Montageanleitung bezieht sich auf ein rechteckiges Entrauchungssystem für einen Einzelabschnitt, das 120 Minuten lang bei einer Temperatur von 600°C bei einem Überdruck von +500 Pa und einem Unterdruck von -1500 Pa in horizontaler bis 1900x1700 mm und vertikaler Lage bis 1250x1000 mm, gemäss der folgenden Normen geprüft wurde: Klassifizierung: EN 13501-4... -
Seite 4: Transport Und Lieferung
Lindab s.r.o, Na Hůrce 1081/6, 161 00 Praha 6, Tschechische Republik Oy Lindab Ab, Kankitie 3, 40320 Jyväskylä, Finnland Lindab AS, Saha-Loo tee 4, Iruküla, 74206 Jõelähtme vald, Harjumaa, Estland Lindab AG, Via Industria 31, CP. 159, 6934 Bioggio (Lugano-Tessin) - Schweiz... -
Seite 5: Leistungserklärung - Dop
Rechteckig Leistungserklärung – DoP Das System ist CE-gekennzeichnet mit der Leistungserklärung rechteckiges Entrauchungssystem Einzelabschnitt mit CPR nr. 0370-CPR-2827. Überprüfung und Wartung Folgende Merkmale sind bei einer Überprüfung des Systems mindestens einmal jährlich zu überprüfen: • Alle Teile des Systems sind gemäss dieser Montageanleitung zu installieren •... -
Seite 6: Vor Der Montage
Rechteckig Vor der Montage Vor Beginn der Montage des Systems ist es notwendig, alle Komponenten auf ihre Richtigkeit gemäss der Projektdokumente zu überprüfen und sicherzustellen, dass sie bei Transport oder Lagerung nicht beschädigt wurden. Beim Umgang mit den Produkten vor Ort ist Vorsicht geboten, um Beschädigungen und eine damit einhergehende Veränderung der Produkteigenschaften zu vermeiden. - Seite 7 Rechteckig Alternative 2: Verwendung von Dichtstoff Tragen Sie den feuerfesten Dichtstoff (Firecryl FR, Ottoseal S94, Epple 37-NEU) auf dem gesamten Umfang des Verbindungsflansches auf. Die Oberflä- che sollte sauber, trocken, staub- und fettfrei sein. Ein leichtes Anfeuchten der Oberfläche erhöht die Kleb- kraft.
- Seite 8 Rechteckig Anpassung der Kanallänge vor Ort • Schneiden Sie den Kanal auf die gewünschte Länge zu • Installieren Sie vier Flanschprofile RJFP30 und vier Ecken RJLC30 • Befestigen Sie die Flanschprofile mit Schrauben, der Abstand zwischen den Schrauben sollte maximal 50 mm betragen.
-
Seite 9: Horizontale Aufhängung
Rechteckig Horizontale Aufhängung ≤1500 ≤1500 Das System ist mit empfohlenem Montagematerial entsprechend den baulichen Gegebenheiten und einem bestimmten Systemgewicht aufzuhängen. Die Gewindestangen (2.), mindestens M8, sind an einer massiven Decke mit Spreizdübeln (3.) zu verankern, deren Abmessungen den Gewindestangen entsprechen. Der Abstand zwischen zwei Gewinde- stangen sollte maximal 1500 mm betragen. -
Seite 10: Vertikale Aufhängung
Rechteckig Vertikale Aufhängung für Systeme bis 1250x1000 mm ≤ 1500 mm Das System ist mit empfohlenem Montagematerial entsprechend den baulichen Gegebenheiten und einem bestimmten Systemgewicht aufzuhängen. Der Abstand zwischen zwei Verankerungspunkten in der Wand darf 1500 mm nicht überschreiten. Ein Weichstoffkompensator muss zwingend zwischen den Verankerungspunkten verbaut werden. -
Seite 11: Kompensator
Rechteckig Kompensator max 10 m Zum Ausgleich der Dehnungen des Rauchabzugskanals und zur Vermeidung der daraus resul- tierenden Kräfte, müssen bei Kanälen mit einer Länge von mehr als 5 Metern Kompensatoren installiert werden. Der Abstand zwischen zwei Kompensatoren darf 10 m nicht überschreiten. Wenn der Kompensator montiert ist, muss er vollständig gestreckt sein. -
Seite 12: Zubehör
Rechteckig Zubehör Das Zubehör wird mit dem gesamten System nach EN-1366-9 geprüft.. Gitter Bei der Montage eines Gitters sollten die Verstärkun- gen nicht verschoben oder entfernt werden. RGS-4 (RGS-4-FB) Das Gitter, RGS-4, kann in das System eingebaut werden. Das Gitter sollte mit Selbstbohrschrauben befestigt werden. -
Seite 13: Gewindeeinsatz Zur Überprüfung
Rechteckig Kontrollöffnung IPLSS Inspektionsöffnung für den rechteckigen Kanal Isolierte Inspektionsöffnung in Verbindung mit ILUSS Gewindeeinsatz zur Überprüfung Stahl-Blindnietmuttern als Inspektionszugang für Mikrokameras und Reinigungsgeräte. Regulierklappe Regulierklappen können im reversiblen System verwendet werden. -
Seite 14: Entrauchungsklappe
Rechteckig Entrauchungsklappe Beschreibung Dimensionen Entrauchungsklappen sind vorgesehen für H in mm lichte Anzahl der Lamellen Ableitung von Rauch in Entrauchungsanlagen und zum Nachströmen von nötiger Zuluft innerhalb der Entrauchungsanlage. Entrauchungsklappen für Einzelabschnitte dürfen nur zur Ableitung von Rauch innerhalb des zu entrauchen- den Bereiches / Brandabschnittes eingesetzt werden, da hier keine Anforderungen an die Feuerwiderstands- dauer gestellt werden. -
Seite 15: Erhaltsbestätigung
Erhaltsbestätigung durch den Installateur Dies ist nur eine Erhaltsbestätigung, die der Installateur unterzeichnet und anschliessend an den Lieferanten der Dokumente weiterleitet. Diese Unterschrift zeigt nur, dass der Installateur die Montageanleitung erhalten hat und dass er oder sie es schrittweise befolgt. Firmenname Vorname Name... -
