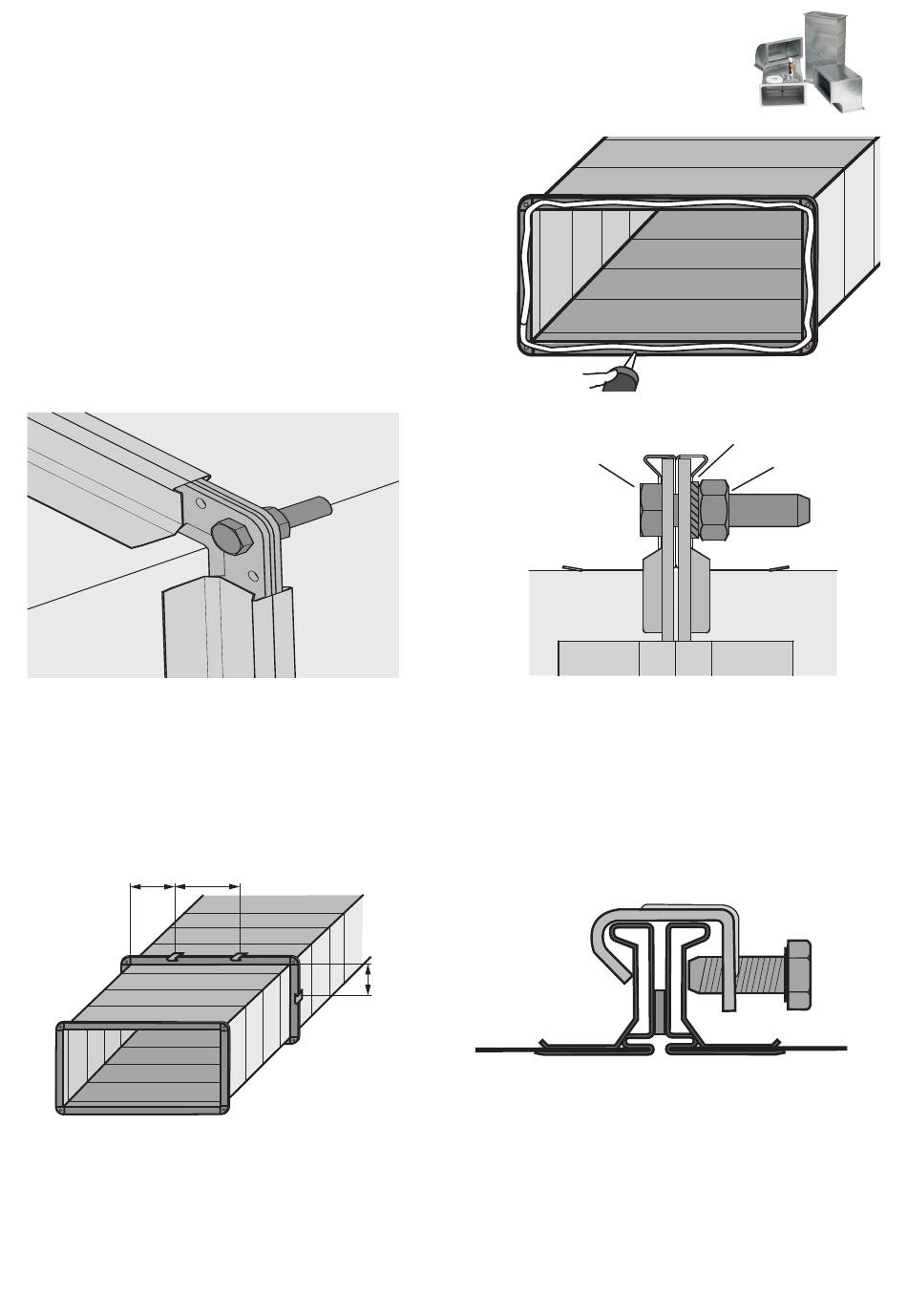

Alternative 2: Verwendung von Dichtstoff
Tragen Sie den feuerfesten Dichtstoff (Firecryl FR,
Ottoseal S94, Epple 37-NEU) auf dem gesamten
Umfang des Verbindungsflansches auf. Die Oberflä-
che sollte sauber, trocken, staub- und fettfrei sein. Ein
leichtes Anfeuchten der Oberfläche erhöht die Kleb-
kraft.
Der Dichtstoff wird nur auf einer der beiden zu verbin-
denden Oberflächen aufgebracht.
Montieren der Kanäle
Die Enden vorsichtig zusammendrücken und die Ecken mit Schrauben (1.), mindestens M8×25 mm,
Fächerscheiben (2.) und Muttern (3.) fixieren.
y
Montieren der Montageklammern
Montieren Sie die Montageklammern über den Flanschen. Maximaler Abstand 250 mm zwischen den
Klammern und 150 mm zwischen der Ecke und der ersten Klammer.
x max 250 mm
x
y max 150 mm
y
Rechteckig
2.
1.
3.
7
