3.5

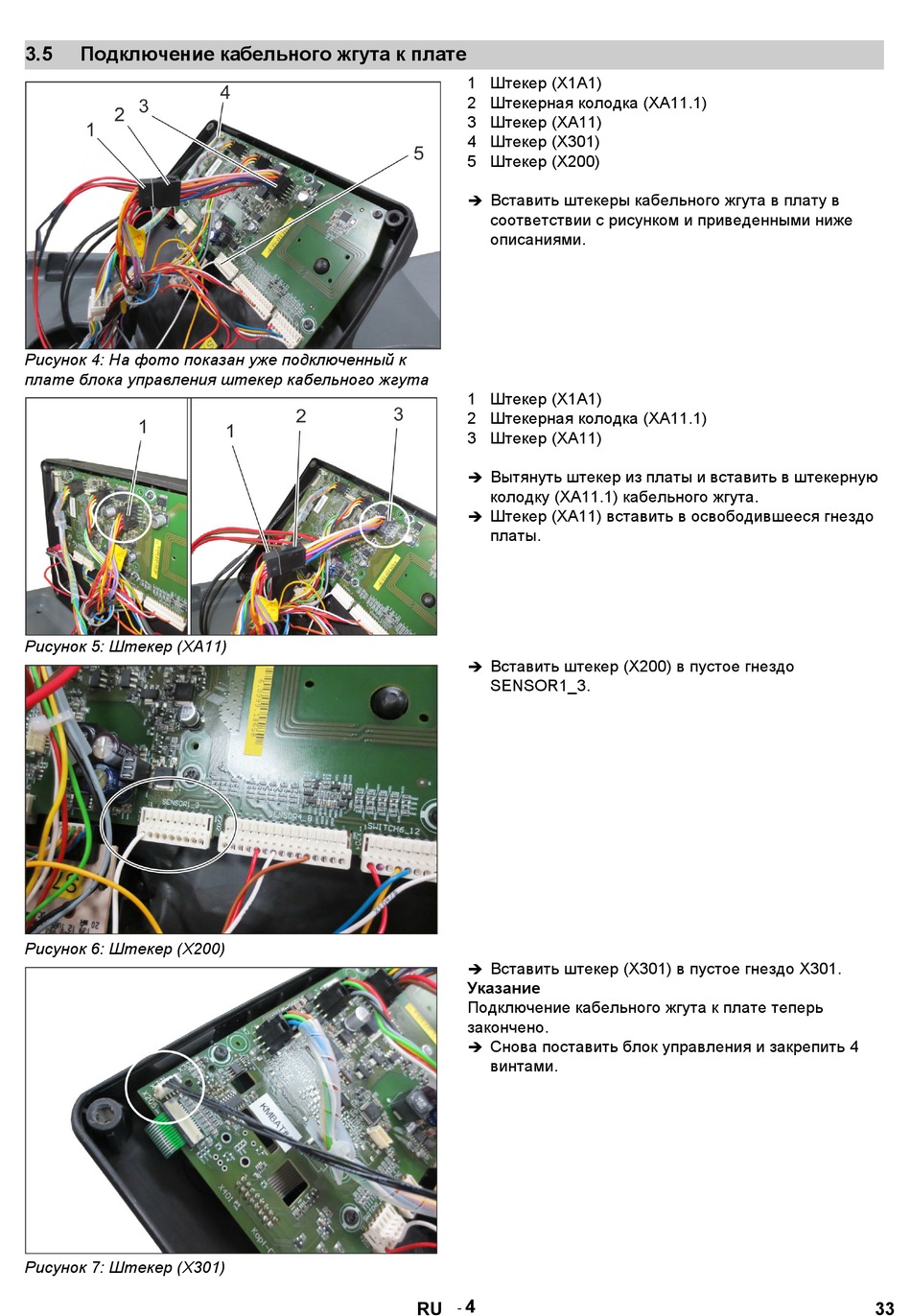

Подключение кабельного жгута к плате
Рисунок 4: На фото показан уже подключенный к
плате блока управления штекер кабельного жгута
Рисунок 5: Штекер (XA11)
Рисунок 6: Штекер (X200)
Рисунок 7: Штекер (X301)
1 Штекер (X1A1)
2 Штекерная колодка (XA11.1)
3 Штекер (XA11)
4 Штекер (X301)
5 Штекер (X200)
Вставить штекеры кабельного жгута в плату в
соответствии с рисунком и приведенными ниже
описаниями.
1 Штекер (X1A1)
2 Штекерная колодка (XA11.1)
3 Штекер (XA11)
Вытянуть штекер из платы и вставить в штекерную
колодку (XA11.1) кабельного жгута.
Штекер (XA11) вставить в освободившееся гнездо
платы.
Вставить штекер (X200) в пустое гнездо
SENSOR1_3.
Вставить штекер (X301) в пустое гнездо X301.
Указание
Подключение кабельного жгута к плате теперь
закончено.
Снова поставить блок управления и закрепить 4
винтами.
