Algemeen
De aluminium multizuil MZ-6 + van Van Geel Legrand is geschikt voor installatie
van wandcontactdozen tot 16 A - 400 V AC en schakelaars tot 16 A - 250 V AC, en
data-aansluitingen en is door KEMA gekeurd volgens de norm K55A en voldoen aan
7
de eisen gesteld in EN 50085 en IEC 1084.

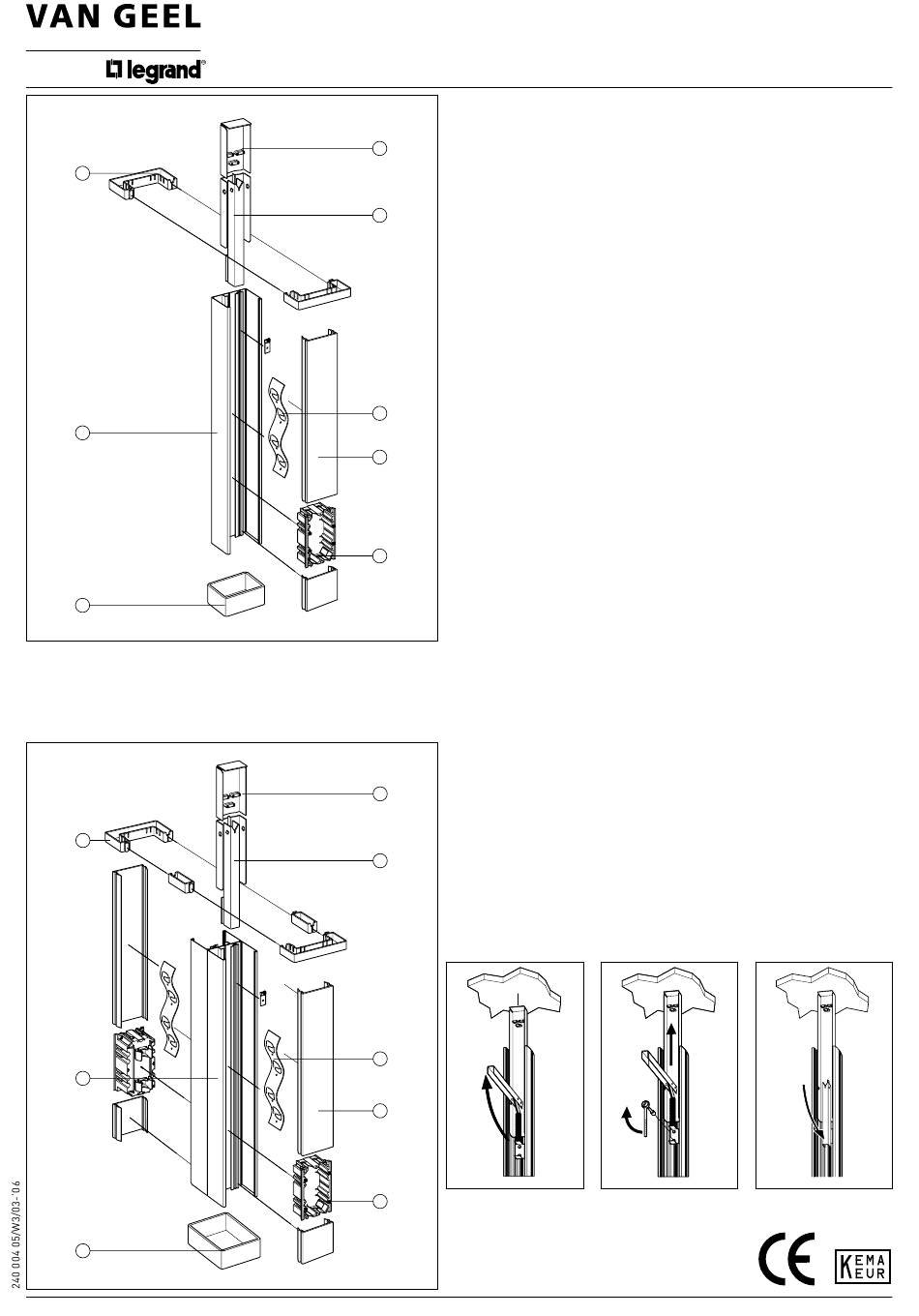

Monteren
Voordat de zuil geplaatst kan worden moet eerst het deksel (1) uit de romp (3)
worden verwijderd.
5
Vervolgens kan de plafondaansluiting, na te zijn losgeschroefd, worden uitgescho-
ven tot iets minder dan de benodigde lengte en handvast worden vastgezet.
Na het rechtopzetten van de zuil dient de plafondaansluiting, met uitstaande
beugel (A), tegen het plafond worden geschoven, waarna de schroeven (B) stevig
worden vastgedraaid. Door de beugel neer te klappen klemt de veerconstructie de
zuil stevig tussen plafond en vloer. De plafondaansluiting mag hierbij niet verder
dan 40 cm uit de zuil steken.
Installeren
De multizuil MZ-6 + moet worden geïnstalleerd volgens de geldende veiligheids-
voorschriften. De multizuil is geschikt voor Click-it wandgootdozen (6) die op de
montagerail in de binnenzijde van de zuil kunnen worden geklikt, evenals voor de
Cubic 45 inbouwadapteres, die in de dekselopening kunnen worden geklikt.
Hiermee kan zowel standaard inbouwmateriaal als respectievelijk M45-materiaal
veilig en snel worden geïnstalleerd.
Leidingen van stroomketens voor spanningen van 50V of laget (telematica- en
2
VZ-ketens), welke niet voor hogere spanningen zijn geïsoleerd, dienen altijd in een
afzonderlijk compartiment te worden ondergebracht.
De bekabeling dient in de trekontlasting (7) op de plafondaansluiting te worden
1
bevestigd. Het scheidingsprofiel (2) kan zonodig op maat worden geknipt en in de
montagerail van de multizuil worden geklikt.
Aarden
De multizuil MZ-6 + kan het beste worden geaard met een beschermingsleiding die
zowel onder de aansluitschroef van de plafondaansluiting als die in de romp wordt
geklemd. Apart aarden van de deksels is niet nodig omdat deze voorzien zijn van
een gepatenteerde contactlijn waarmee aardcontact wordt gerealiseerd zodra de
6
deksel in de romp wordt aangebracht.
Afmonteren
De aluminium multizuil MZ-6 + van Van Geel Legrand is uitgevoerd met klikdeksels,
die zonder hulpmiddelen in de romp worden geklikt.
Wanneer er meer contactdozen worden geplaatst zal de bovenste deksel boven de
romp uitsteken en eventueel moeten worden afgekort. In dat geval dient de zaag-
kant goed te worden ontbraamd.
Voor afwerking van een uitsparing in een verlaagde plafond kan de rozet (8) wor-
den aangebracht. Hiertoe kunnen de twee rozethelften passend om de multizuil in
elkaar worden geschoven.
Belangrijk
Deze montage-instructie dient nauwgezet te worden opgevolgd. De deugdelijk-
heid en veiligheid van de multizuil MZ-6 + kan door Van Geel Legrand niet worden
gegarandeerd indien de instructie niet in zijn geheel wordt nageleefd. Indien men
nalaat de multizuil MZ-6 + overeenkomstig de voorschriften te monteren, te instal-
leren en te gebruiken dan is Van Geel Legrand niet aansprakelijk voor de mogelijke
7
gevolgen. Bij twijfel en/of onduidelijkheid dient men kontakt op te nemen met Van
Geel Legrand (info@vangeellegrand.nl).
Voor meer informatie of documentatie: http://www.vangeellegrand.nl.
5
2
A
1
6
montage-instructie MZ-6 +
B
A
