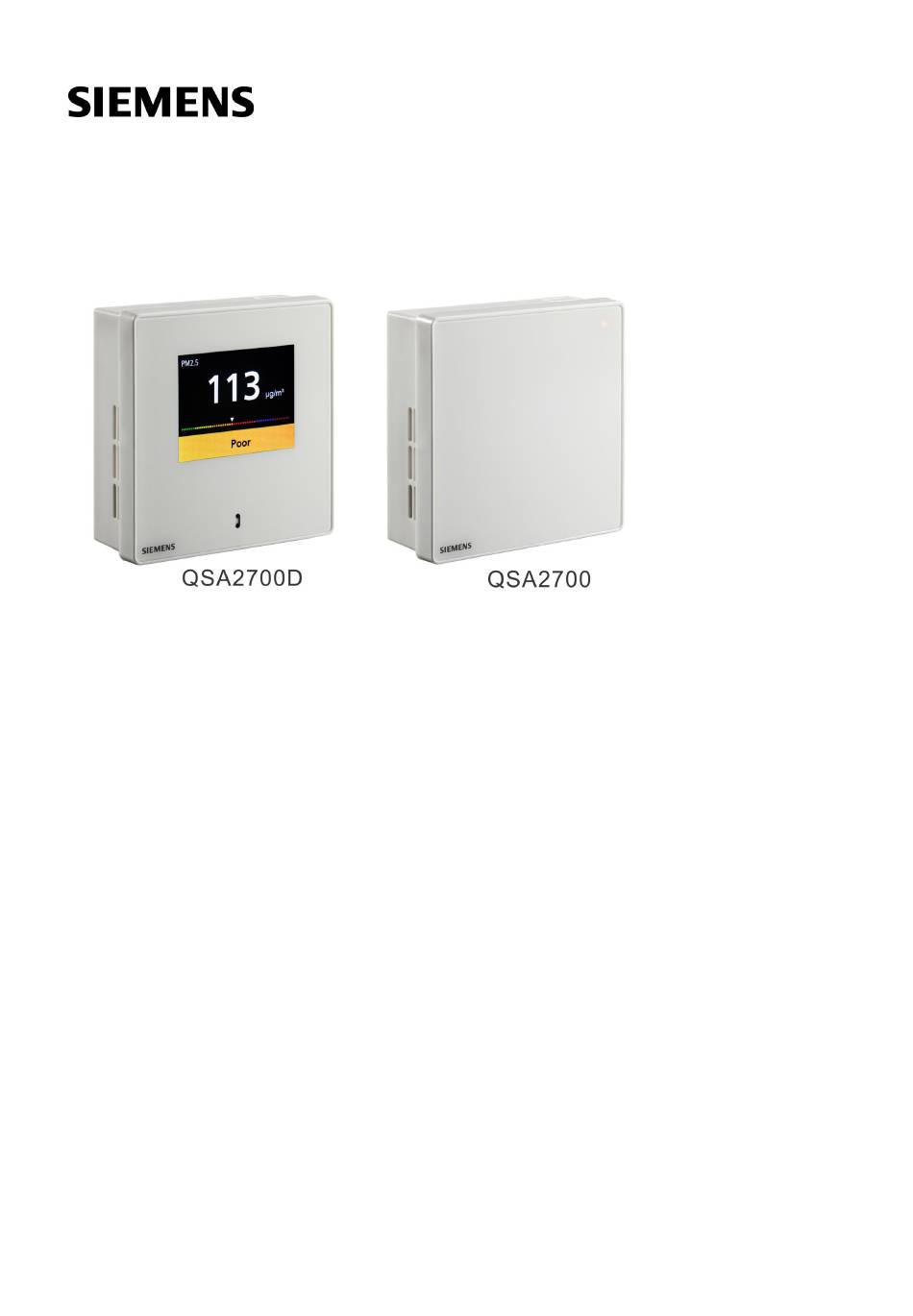

  • Seite 1 QSA2700D / QSA2700 / AQS2700 Feinstaubsensor Basisdokumentation A6V11160936_de--_c Smart Infrastructure 2019-04-10...
  • Seite 2: Inhaltsverzeichnis

    Bevor Sie beginnen ..................5 Produktübersicht .................. 7 Typenübersicht ....................7 Lieferumfang von QSA2700D und QSA2700 ..........7 Merkmale ....................7 Geräteübersicht ...................8 Übersicht über das Standarddisplay am QSA2700D ........9 Installation ..................10 Montageanforderungen................10 Verkabelung ....................11 Installation ....................12 Konfigurationen ..................14 Modbus-Konfigurationsparameter .............. 14 Modbus-Register (Softwareversion 1.2.12) ..........
  • Seite 3 Wartung .................... 32 AQS2700 austauschen ................32 Näherungssensor (QSA2700D) ..............33 Fehlerbehebung ..................34 Entsorgung ....................34 Luftqualitätsindexklasse ..............35 Normkonformität ................. 36 Anhang ..................... 37 Haftungsausschluss Cyber-Sicherheit ............37 A6V11160936_de--_c 3 | 38...
  • Seite 5: Über Dieses Dokument

    Sie können die obigen Dokumente unter http://siemens.com/bt/download herunterladen. Suchen Sie einfach nach der Dokumentnummer. 1.3 Bevor Sie beginnen Copyright-Vermerk Dieses Dokument darf nur mit ausdrücklicher Genehmigung von Siemens Schweiz AG vervielfältigt oder weitergegeben werden. Qualitätssicherung Diese Dokumente wurden mit grosser Sorgfalt erstellt. ●...
  • Seite 6 Dieses Symbol kennzeichnet einen wichtigen Hinweis, den Sie bei der Verwendung des Produkts beachten müssen. Nutzung des Bitte lesen Sie vor Verwendung der Produkte von Siemens Schweiz AG die Dokuments/Bitte an den mitgelieferten oder gleichzeitig bestellten Dokumente zu den Produkten (Geräte, Leser Anwendungen, Werkzeuge usw.) aufmerksam und vollständig durch.
  • Seite 7: Produktübersicht

    Der Feinstaubfühler dient zur Messung und Übertragung der Konzentration von PM2.5 und PM10 in Innenräumen. Der wandmontierte Fühler ist in zwei Ausführung, eine mit und eine ohne Display, erhältlich und kann über den Spannungsausgang oder Modbus direkt mit Siemens BT-Steuerungen sowie Steuerungen vieler anderer Hersteller verbunden werden. 2.1 Typenübersicht...
  • Seite 8: Geräteübersicht

    Produktübersicht Geräteübersicht 2.4 Geräteübersicht Verkabelungsöffnung (oben) für die Oberflächen-Montage 2 [nur QSA2700] 3 [nur QSA2700D] LCD-Display (Stromversorgung für das Display)\ 5 [nur QSA2700D] Näherungssensor Taste Verkabelungsöffnung (unten) für die Oberflächen-Montage Öffnung zum Befestigen der Montageplatte am Gehäuse Luftauslass Lufteinlass 8 | 38...
  • Seite 9: Übersicht Über Das Standarddisplay Am Qsa2700D

    Produktübersicht Übersicht über das Standarddisplay am QSA2700D 2.5 Übersicht über das Standarddisplay am QSA2700D PM2.5 in μg/m PM2.5 & PM10 in μg/m PM2.5 & PM10 in μg/m 24-Stunden-Trend PM2.5 & PM10 in μg/m und Partikel/m 1 PM2.5 Wert in μg/m 2 Aktuelle Luftqualitätsindex-Kategorie...
  • Seite 10: Installation

    Installation Montageanforderungen 3 Installation 3.1 Montageanforderungen Montageposition ● Der Fühler eignet sich zur Montage in einem Klemmenkasten, an einer Trockenwand (mit verdeckter Montagebohrung für die Kabel) und auf einer Oberfläche. ● Die empfohlene Einbauhöhe beträgt 1,2 bis 1,5 Meter über dem Boden, insbesondere für die Ausführung mit Display.
  • Seite 11: Verkabelung

    Installation Verkabelung Montageabmessungen Montagewerkzeuge ● Abisolierzange ● Schraubenzieher ● Stift, Wasserwaage & Bohrer (nur für die Trockenwand- und Oberflächen- Montage) Kabelspezifikation Kabel für Spezifikationen Stromversorgung 0,4 bis 1,5 mm Analoger Ausgang 0,4 bis 1,5 mm Modbus-Ausgang Twisted-Pair-Kabel 0,4 bis 1,5 mm Länge <...
  • Seite 12: Installation

    Installation Installation 3.3 Installation 1. Lösen Sie mithilfe eines Schraubenziehers das Gehäuse von der Montageplatte. 2. Befestigen Sie die Montageplatte mit den Schrauben an einem Klemmenkasten (Klemmenkasten-Montage) oder einer Wand (Trockenwand- Montage, wenn eine Montagebohrung vorhanden ist und die Kabel in der Bohrungsöffnung verdeckt werden können;...
  • Seite 13 Installation Installation der Ober- oder Unterseite herausbrechen. 4. Befestigen Sie das Gehäuse oben an der Montageplatte und lassen Sie das Gehäuse unten einrasten. A6V11160936_de--_c 13 | 38...
  • Seite 14: Konfigurationen

    Konfigurationen Modbus-Konfigurationsparameter 4 Konfigurationen 4.1 Modbus-Konfigurationsparameter Der Fühler ist ein Modbus (RS485)-Slave-Gerät, das über einen Modbus-Master konfiguriert wird. Name Bereich / Nummerierung Standard Konfigurierbar Adresse 1...247 Baudrate (bps) 1 = 9600 / 2 = 19200/ 19200 3 = 38400 / 4 = 57600 Übertragungsformat 0 = 1-8-E-1 / 1 = 1-8-O-1 / 2 = 1-8-N-1 / 3 = 1-8-N-2...
  • Seite 15: Modbus-Register (Softwareversion 1.3.13)

    Konfigurationen Modbus-Register (Softwareversion 1.3.13) Halteregiste Name Beschreibung Vorgabe r (16-Bit) Nr. Modbus-Adresse 1…247 Baudrate 1= 9600bps; 2 = 19200bps; 3 = 38400bps; 4 = 57600bps 0 = 1-8-E-1; Übertragungsformat (Start- Bit – Daten – Parität – 1 = 1-8-O-1; Stopp) 2 = 1-8-N-1;...
  • Seite 16 Konfigurationen Modbus-Register (Softwareversion 1.3.13) Halteregiste Name Beschreibung Vorgabe r (16-Bit) Nr. Anzahl Partikel In pcs für PM1.0…PM2.5 Partikelgrössen zwischen 1.0…2.5 mikron Anzahl Partikel In pcs für PM2.5…PM5.0 Partikelgrössen zwischen 2.5…5.0 mikron Funktionszustand Fühler 0: Normal; 1: Fühlermodul ersetzen; Kommunikationsfeh Analoger Ausgangsbereich 0: 0…500 μg/m (Vorgabe);...
  • Seite 17: Tastenkonfiguration (Qsa2700)

    Software-Versionsformat: Hauptversion ist 1 Byte, Nebenversion ist 1 Byte und Build-Version ist 2 Bytes, z.B. [2.01.33] = 0x02010021. 4.4 Tastenkonfiguration (QSA2700) 4.4.1 Ereignisbasierte Adressierung (ClimatixTM-Controller) Ereignisbasierte Adressierung ist eine Schnellkonfiguration in Zusammenhang mit Siemens Climatix -Reglern. Der Fühler ist über Modbus mit dem Climatix -Regler verbunden. Adressierungsbetrieb und Konfigurationsablauf über...
  • Seite 18: Modbus-Parameter Zurücksetzen

    Blinkend (0,5 s ein / 0,5 s aus) Fehler 2, Kommunikationsfehler Rot / Gelb Blinkend (0,5 s rot / 0,5 s gelb) Messwerte ggf. ungenau 4.6 Erstmaliges Einrichten (QSA2700D) Gehen Sie wie folgt vor: Kurz drücken kurzen Tastendruck ● steht für Lang drücken...
  • Seite 19 Konfigurationen Erstmaliges Einrichten (QSA2700D) Schritt Beschreibung Bild Seite 1 Schalten Sie das Gerät ein: wird angezeigt. Seite 1 Danach auf Kurz drücken , um eine Sprache auszuwählen. Lang drücken (>2 s), um die Auswahl zu Seite 2 speichern und zurück zu zu gehen.
  • Seite 20: Einstellungen Ändern

    Gehen Sie wie folgt vor: Kurz drücken kurzen Tastendruck ● steht für Lang drücken langer Tastendruck ● (>2 s) bedeutet (2…10 s) 4.7.1 Sprache ändern (QSA2700D) Schritt Beschreibung Bild Seite 4 kurz drücken, Seite 5 zu öffnen. Seite 5 Danach auf Kurz drücken ●...
  • Seite 21: Luftqualitätsindexklasse Ändern (Qsa2700D)

    Konfigurationen Einstellungen ändern 4.7.2 Luftqualitätsindexklasse ändern (QSA2700D) Schritt Beschreibung Bild Seite 5 Kurz drücken Seite 6 , um zu öffnen. Danach auf Seite 6 ● Kurz drücken , um zur nächsten Seite zu Seite 7 gehen ( Lang drücken Seite 6-1 ●...
  • Seite 22: Anzeigeformat Ändern (Qsa2700D)

    Konfigurationen Einstellungen ändern 4.7.3 Anzeigeformat ändern (QSA2700D) Schritt Beschreibung Bild Seite 6 Kurz drücken Seite 7 , um zu öffnen. Danach auf Seite 7 ● Kurz drücken , um zur nächsten Seite zu Seite 8 gehen ( Lang drücken Seite 7-1 ●...
  • Seite 23 Konfigurationen Einstellungen ändern Schritt Beschreibung Bild Seite 10 Seite 11 Seite 12 A6V11160936_de--_c 23 | 38...
  • Seite 24: Design Ändern (Qsa2700D)

    Lang drücken (>2 s), um die Auswahl zu speichern und zurück zu Seite 8 zu gehen. Seite 8-1 4.8 Auswahl analoger Ausgangsbereich (QSA2700D) Gehen Sie wie folgt vor: Kurz drücken kurzen Tastendruck ● steht für Lang drücken langer Tastendruck ●...
  • Seite 25: Modbus-Konfiguration (Qsa2700D)

    Seite 13 (>2 s), um öffnen. Seite 3 Seite 13 kurz drücken, Seite 14 öffnen. Für die Modbus-Konfiguration siehe Modbus- Konfiguration (QSA2700D) [➙ 25]. Seite 13 Seite 14 Kurz drücken ● , um zur nächsten Seite zu gehen ( Seite 3 Lang drücken...
  • Seite 26 Ist “Modbus-Einstellungen verändern” Taste lang drücken ausgewählt, (>2 s), um die Funktion zu aktivieren. Detaillierte Bedienung siehe Modbus- Einstellungen ändern (QSA2700D) [➙ 27]. Seite 15 Ist “Über Climatix konfigurieren” ausgewählt, Taste lang drücken (5...10 s), um die Funktion zu aktivieren.
  • Seite 27: Modbus-Einstellungen Ändern (Qsa2700D)

    Schritt Beschreibung Bild Ist “Modbus-Einstellungen zurücksetzen” ausgewählt, Taste lang drücken (>10 s), um die Funktion zu aktivieren. Seite 15-2 4.9.1 Modbus-Einstellungen ändern (QSA2700D) Schritt Beschreibung Bild Seite 15 kurz drücken, Seite 16 (>2 s), um zu öffnen. Seite 15 Seite 16 Kurz drücken...
  • Seite 28 Konfigurationen Modbus-Konfiguration (QSA2700D) Schritt Beschreibung Bild Seite 16 kurz drücken, Seite 17 öffnen. Danach auf Seite 17 ● Kurz drücken , um zur nächsten Seite zu gehen ( Seite 18 ● Lang drücken (>2 s), um zur Seite 17-1 gehen.
  • Seite 29 Konfigurationen Modbus-Konfiguration (QSA2700D) Schritt Beschreibung Bild Seite 18-1 Kurz drücken ● , um die Werte der ersten Zahl zu ändern. ● Lang drücken (>2 s), um die Änderung zu speichern und zurück zu Seite 18 zu gehen. Tipp: Nur 0, 1, und 2 stehen für die erste Zahl zur Verfügung.
  • Seite 30: Technische Daten

    Technische Daten Stromversorgung 5 Technische Daten 5.1 Stromversorgung Betriebsspannung 24 V AC ±20 % / 13,5…35 V DC Frequenz 50/60 Hz @ 24 V AC Leistungsaufnahme 4 VA 5.2 Funktionsdaten für PM2.5 Messbereich (wählbar) ● 0…500 μg/m ● 0…300 μg/m ●...
  • Seite 31: Betriebsbedingungen

    5.9 Allgemeine Daten Farbe Weiss Gewicht 140 g 5.10 Display (QSA2700D) Bildschirm Farbe, kein Touchscreen Betriebszustand Nur aktiv, wenn sich Personen in einem Abstand von 1 Meter (±10 %) davor befinden; der Bildschirm schaltet sich nach wenigen Minuten aus, wenn keine Person anwesend ist.
  • Seite 32: Wartung

    Wartung AQS2700 austauschen 6 Wartung 6.1 AQS2700 austauschen Das Fühlermodul muss in folgenden Fällen ausgetauscht werden: ● Es hat das Ende der Nutzungsdauer erreicht, was per LED oder LCD und Ausgabesignal angezeigt wird. Informationen zur Anzeige finden Sie unter Fehlerbehebung [➙ 34]. ●...
  • Seite 33: Näherungssensor (Qsa2700D)

    Fühlermoduls 10 Sekunden, bevor Sie das neue Fühlermodul einsetzen. 6.2 Näherungssensor (QSA2700D) Der QSA2700D verfügt über einen integrierten Näherungssensor und wechselt in den Energiesparmodus, wenn sich über mehrere Minuten keine Person vor dem Sensor (in einem Abstand von ca. 1 Meter) befindet. Im Energiesparmodus ist der Bildschirm ausgeschaltet, aber der Sensor arbeitet und überträgt die Signale in...
  • Seite 34: Fehlerbehebung

    Wartung Fehlerbehebung 6.3 Fehlerbehebung Fehler Beschreibung 0 – 10 V- Modbus Ausgang QSA2700D Tauschen Sie das Abwechselndes Der Wert des Fühlermodul aus, wenn: Signal von 0 V Registers 209 (2 s) und 10 V ändert sich von es beschädigt ist;...
  • Seite 35: Luftqualitätsindexklasse

    "AQI 1…50, gut" für verschiedene Werte für PM2.5 steht, wie z.B. in den USA (1…12 μg/m ) und China (1…35 μg/m Diese länderspezifischen Konvertierungen werden durch die AQI-Klassen widerspiegelt. Der Fühler QSA2700D für PM2.5 erkennt drei verschiedene Klassen, die während der Produktinbetriebnahme ausgewählt werden: ● Klasse I – U.S.
  • Seite 36: Normkonformität

    Normkonformität 8 Normkonformität 1. Das Produkt entspricht der CE-Norm (EN 61000-6-2, EN 61000-6-3, EN 60730-1). 2. Das Produkt entspricht der RoHS- und RoHS CN-Norm. 36 | 38 A6V11160936_de--_c...
  • Seite 37: Anhang

    Stand der Technik entsprechendes Sicherheitskonzept zu implementieren und stets auf dem aktuellen Stand zu halten. Das Portfolio von Siemens bildet nur einen Bestandteil eines solchen Konzeptes. Sie sind dafür verantwortlich, unbefugten Zugang zu Ihren Anlagen, Systemen, Maschinen und Netzwerken zu verhindern.
  • Seite 38 © Siemens Schweiz AG, 2017 Herausgegeben von Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies A6V11160936_de--_c...
