Anwendung
CE1N1864de
2018-09-19

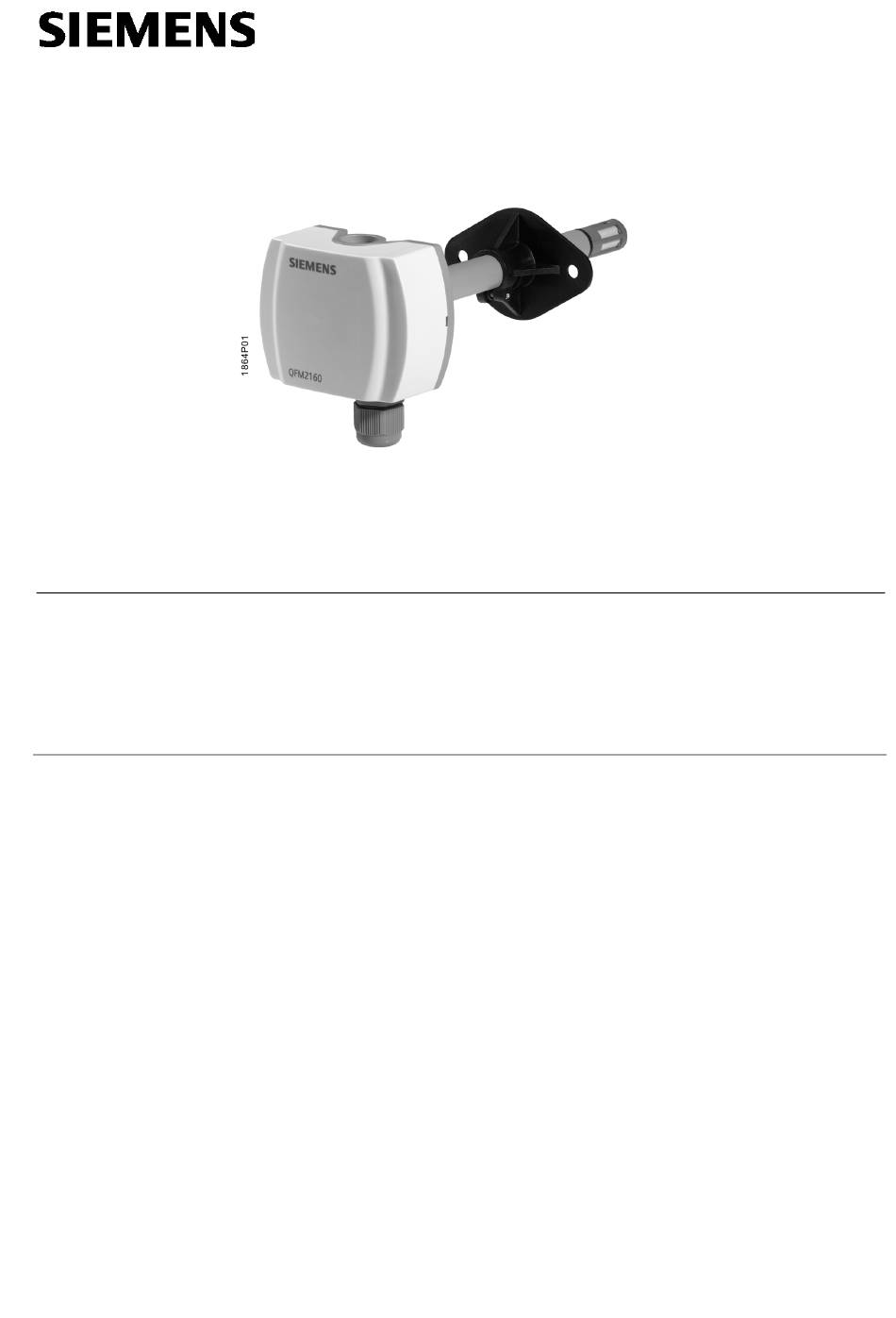

Symaro™
Kanalfühler
für relative Feuchte und Temperatur
· Betriebsspannung AC 24 V / DC 13,5...35 V
· Signalausgang DC 0...10 V / 4...20 mA für relative Feuchte
· Signalausgang DC 0...10 V / 4...20 mA / LG-Ni 1000 für Temperatur
· Messgenauigkeit von ± 3 % relative Feuchte im Komfortbereich
· Verwendungsbereich -15...+60 °C / 0...95 % r. F. (ohne Betauung)
In Luftkanälen von Lüftungs- und Klimaanlagen zum Erfassen
· der relativen Feuchte und
· der Temperatur
Die Fühler werden eingesetzt als
· Regelfühler in der Zuluft oder in der Abluft
· Führungsfühler, z. B. zum Führen des Taupunktes
· Begrenzungsfühler, z. B. bei Dampfbefeuchtern
· Begrenzungsfühler, z. B. für die Messwertanzeige oder zum Aufschalten
auf ein Gebäudeautomationssystem
· Fühler für Enthalpie und absolute Feuchte, zusammen
mit SEZ220 (Datenblatt N5146)
1
QFM21..
Building Technologies
864
Werbung
Verwandte Anleitungen für Siemens Symaro QFM21 series
Inhaltszusammenfassung für Siemens Symaro QFM21 series
- Seite 1 Symaro™ QFM21.. Kanalfühler für relative Feuchte und Temperatur · Betriebsspannung AC 24 V / DC 13,5...35 V · Signalausgang DC 0...10 V / 4…20 mA für relative Feuchte · Signalausgang DC 0...10 V / 4…20 mA / LG-Ni 1000 für Temperatur ·...
- Seite 2 Widerstandes passiver Fühler ist sehr unterschiedlich und hat Einfluss auf die Eigenerwärmung des Temperatur-Messelements an der Messspitze. Um diesen Einfluss zu kompensieren, wird das passive Ausgangssignal mit einer elektronischen Schaltung simuliert. Messelemente, simuliert Kennlinie: LG-Ni 1000 2/10 Siemens Kanalfühler QFM21.. CE1N1864de Building Technologies 2018-09-19...
- Seite 3 Eintauchtiefe festgeklemmt wird. Einstellelement Das Einstellelement befindet sich im Gehäusedeckel. Es besteht aus 6 Kontaktstiften und einer Steckbrücke. Damit können die Einstellung des gewünschten Temperatur- Messbereichs vorgenommen und eine Testfunktion aktiviert werden. 3/10 Siemens Kanalfühler QFM21.. CE1N1864de Building Technologies 2018-09-19...
- Seite 4 Kabel (twisted pair) zu verwenden. Bemerkung zu QFM2171 Die Klemmen G1(+) und I1 (-) für den Feuchteausgang müssen immer an Spannung angeschlossen sein, auch wenn nur der Temperaturausgang G2(+) und I2(-) genutzt wird! 4/10 Siemens Kanalfühler QFM21.. CE1N1864de Building Technologies 2018-09-19...
- Seite 5 Gemäss Europäischer Richtlinie gilt das Gerät bei der Entsorgung als Elektro- und Elektronik-Altgerät und darf nicht als Haushaltsmüll entsorgt werden. · Entsorgen Sie das Gerät über die dazu vorgesehenen Kanäle. · Beachten Sie die örtliche und aktuell gültige Gesetzgebung. 5/10 Siemens Kanalfühler QFM21.. CE1N1864de Building Technologies 2018-09-19...
- Seite 6 IP54 nach EN 60529 im eingebauten Zustand Schutzgrad und Schutzklasse Schutzklasse III nach EN 60730-1 1 ´ 2,5 mm oder 2 ´ 1,5 mm Elektrischer Anschluss Schraubklemmen für Kabelverschraubung (beiliegend) M 16 x 1,5 6/10 Siemens Kanalfühler QFM21.. CE1N1864de Building Technologies 2018-09-19...
- Seite 7 Bewertung (RoHS-Konformität, stoffliche Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung). Masse (Gewicht) inkl. Verpackung QFM21.. ca. 0,18 kg 1) trifft nicht für den Kanalfühler QFM2160 zu! 2) Die Dokumente können unter http://siemens.com/bt/download bezogen werden. 7/10 Siemens Kanalfühler QFM21.. CE1N1864de Building Technologies 2018-09-19...
-
Seite 8: Anschlussklemmen
Bemerkung zu den Anschlüssen am QFM2171: Die Klemmen G1(+) und I1 (-) für den Feuchteausgang müssen immer an Spannung angeschlossen sein, auch wenn nur der Temperaturausgang G2 (+) und I2 (-) genutzt wird! 8/10 Siemens Kanalfühler QFM21.. CE1N1864de Building Technologies... - Seite 9 Massbilder M16 x 1,5 ? 20 ? 15 (62,8) 21(16) Montagebohrungen mit (ohne) Montageflansch Masse in mm 9/10 Siemens Kanalfühler QFM21.. CE1N1864de Building Technologies 2018-09-19...
- Seite 10 Herausgegeben von: © Siemens Schweiz AG, 2006 - 2018 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten Building Technologies Division International Headquarters Theilerstrasse 1a CH-6300 Zug Tel. +41 58 724 2424 www.siemens.com/buildingtechnologies 10/10 Siemens Kanalfühler QFM21.. CE1N1864de Building Technologies 2018-09-19...
