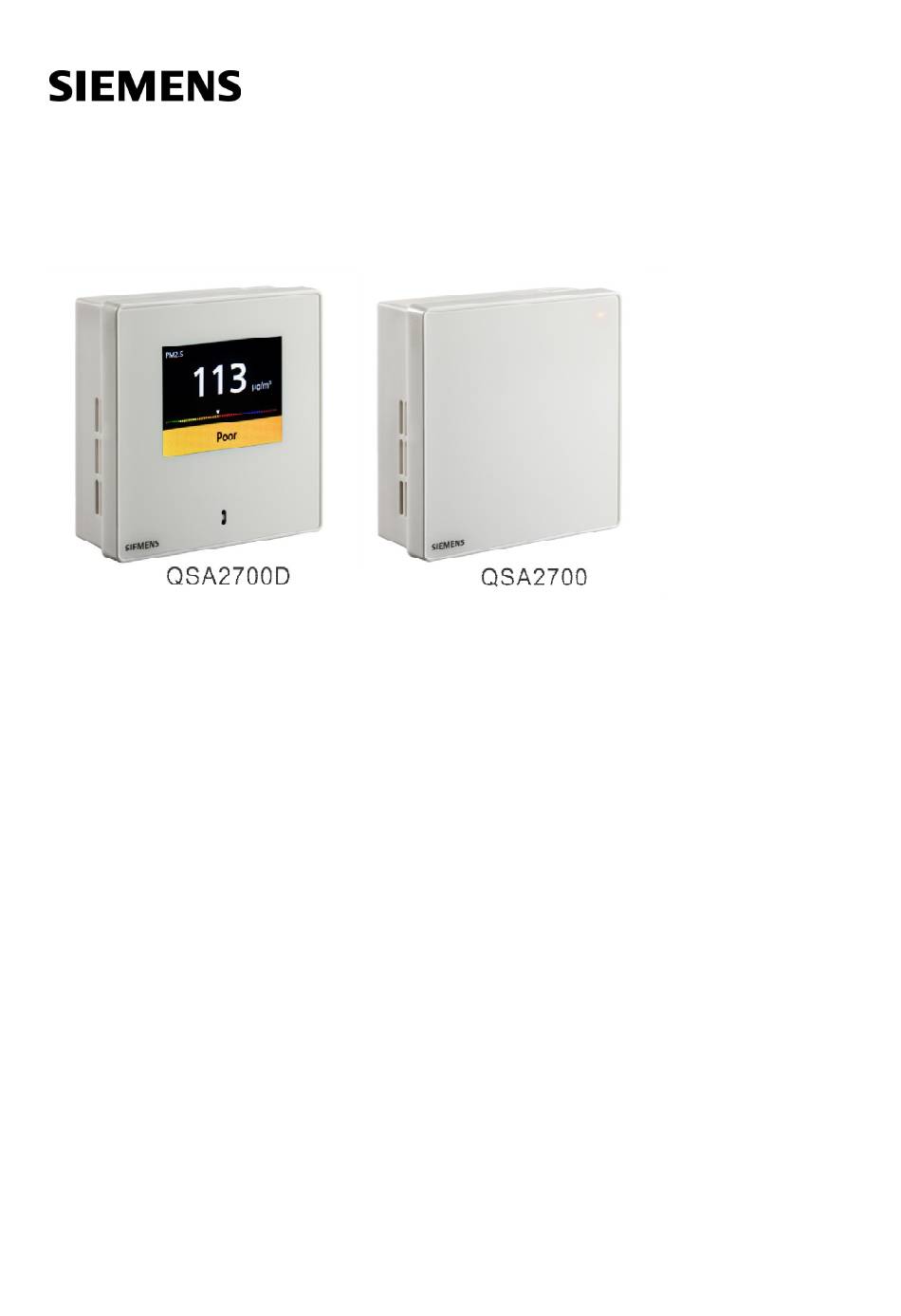

- Seite 1 QSA2700D / QSA2700 / AQS2700 Feinstaubsensor Basisdokumentation A6V11160936_de--_b 2018-01-23 Building Technologies...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Über dieses Dokument ................. 3 Produktübersicht .................. 5 Installation ................... 8 Konfigurationen ..................12 Technische Daten ................17 Wartung .....................19 Luftqualitätsindex-Klassen ..............22 Normkonformität .................24 Anhang ....................25 2 | 26 Siemens A6V11160936_de--_b 2018-01-23... -
Seite 3: Über Dieses Dokument
Sie können die obigen Dokumente unter http://siemens.com/bt/download herunterladen. Suchen Sie einfach nach der Dokumentnummer. 1.3 Bevor Sie beginnen Copyright-Vermerk Dieses Dokument darf nur mit ausdrücklicher Genehmigung von Siemens Schweiz AG vervielfältigt oder weitergegeben werden. Qualitätssicherung Diese Dokumente wurden mit grosser Sorgfalt erstellt. ●... - Seite 4 Dieses Symbol kennzeichnet einen wichtigen Hinweis, den Sie bei der Verwendung des Produkts beachten müssen. Nutzung des Bitte lesen Sie vor Verwendung der Produkte von Siemens Schweiz AG die Dokuments/Bitte an den mitgelieferten oder gleichzeitig bestellten Dokumente zu den Produkten (Geräte, Leser Anwendungen, Werkzeuge usw.) aufmerksam und vollständig durch.
-
Seite 5: Produktübersicht
Der Feinstaubfühler dient zur Messung und Übertragung der Konzentration von PM2.5 und PM10 in Innenräumen. Der wandmontierte Fühler ist in zwei Ausführung, eine mit und eine ohne Display, erhältlich und kann über den Spannungsausgang oder Modbus direkt mit Siemens BT-Steuerungen sowie Steuerungen vieler anderer Hersteller verbunden werden. 2.1 Typenübersicht... -
Seite 6: Geräteübersicht
Produktübersicht Geräteübersicht 2.4 Geräteübersicht Verkabelungsöffnung (oben) für die Oberflächen-Montage 2 [nur QSA2700] 3 [nur QSA2700D] LCD-Display (Stromversorgung für das Display) 5 [nur QSA2700D] Näherungssensor Taste Verkabelungsöffnung (unten) für die Oberflächen-Montage Öffnung zum Befestigen der Montageplatte am Gehäuse Luftauslass Lufteinlass 6 | 26... -

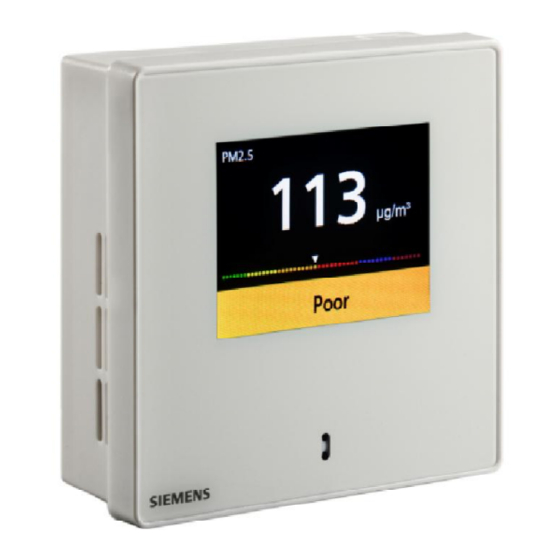

Seite 7: Übersicht Über Das Standarddisplay Am Qsa2700D
Produktübersicht Übersicht über das Standarddisplay am QSA2700D 2.5 Übersicht über das Standarddisplay am QSA2700D 1 Aktueller Luftqualitätsindex (weitere Informationen siehe Luftqualitätsindex-Klassen [➙ 22]) 2 Text zum aktuellen Luftqualitätsindex 7 | 26 A6V11160936_de--_b Siemens 2018-01-23... -
Seite 8: Installation
HINWEIS Eine hohe Konzentration von Zigarettenrauch/Öldampf, wie sie z. B. in Raucherräumen vorkommen, können die optischen Komponenten innerhalb des Fühlers beeinträchtigen. Wir empfehlen dringend, in solchen Umgebungen mindestens einmal pro Jahr das Fühlermodul auszutauschen. 8 | 26 Siemens A6V11160936_de--_b 2018-01-23... -
Seite 9: Montageabmessungen
G, G0: Betriebsspannung 24 V AC (SELV) / 13,5…35 V U1: Signalausgang 0...10 V DC für PM2.5 0...500 μg/m3 U2: Signalausgang 0...10 V DC für PM10 0...500 μg/m3 Gu: Betriebserde für U1 & U2 +,-, Ref: Modbus-Signal 9 | 26 A6V11160936_de--_b Siemens 2018-01-23... - Seite 10 Bohrungsöffnung verdeckt werden können; oder Oberflächen-Montage, wenn keine Montagebohrung vorhanden ist). 3. Bringen Sie die Kabel ordnungsgemäss an der Klemme an und schrauben Sie sie fest. Für die Oberflächen-Montage müssen Sie zuvor die Kabelöffnung auf 10 | 26 Siemens A6V11160936_de--_b 2018-01-23...
- Seite 11 Installation Installation der Ober- oder Unterseite herausbrechen. 4. Befestigen Sie das Gehäuse oben an der Montageplatte und lassen Sie das Gehäuse unten einrasten. 11 | 26 A6V11160936_de--_b Siemens 2018-01-23...
-
Seite 12: Konfigurationen
0 = 1-8-E-1 / 1 = 1- (Startbit – Datenbits – 8-O-1 / 2 = 1-8-N-1 Parität – Stoppbit) / 3 = 1-8-N-2 Buskonfigurationsbefehl 0 = Bereit / 1 = Laden / 2 = Verwerfen 12 | 26 Siemens A6V11160936_de--_b 2018-01-23... -
Seite 13: Led-Farben Und -Muster (Qsa2700)
Arbeitet ordnungsgemäss, Modbus mit Werkseinstellungen Leuchtet dauerhaft Fehler 1, Fühlermodul austauschen Blinkend (0,5 s ein / 0,5 s aus) Fehler 2, Kommunikationsfehler Rot / Gelb Blinkend (0,5 s rot / 0,5 s gelb) Messwerte ggf. ungenau 13 | 26 A6V11160936_de--_b Siemens 2018-01-23... -
Seite 14: Ersteinrichtung (Qsa2700D)
Konfigurationen Ersteinrichtung (QSA2700D) 4.5 Ersteinrichtung (QSA2700D) Schritt Beschreibung Abbildung Schalten Sie das Gerät ein: Seite 1 wird angezeigt. Drücken Sie kurz die Taste, um die Sprache auszuwählen. Drücken Sie lang die Taste (>2 s), um die Auswahl zu speichern. Seite 1 Drücken Sie kurz die Taste, um Seite 2... - Seite 15 Konfigurationen Sprache ändern (QSA2700D) 4.6 Sprache ändern (QSA2700D) Schritt Beschreibung Abbildung Drücken Sie kurz die Taste, um Seite 7 aufzurufen. Drücken Sie lang die Taste (>2 s), um Seite 8 aufzurufen. Seite 7 Drücken Sie kurz die Taste, um die Sprache auszuwählen.
- Seite 16 Konfigurationen Modbus-Konfiguration (QSA2700D) 4.8 Modbus-Konfiguration (QSA2700D) Drücken Sie die Taste, um den Fühler automatisch zurückzusetzen und mit der vorprogrammierten Plug & Play-Konfiguration per Climatix -Steuerung zu konfigurieren. Schritt Beschreibung Abbildung Wenn Sie sich auf Seite 3 befinden, drücken Sie lang die Taste (2…10 s), um Seite 5 aufzurufen.
-
Seite 17: Technische Daten
0,4...1,5 mm Schlitzschrauben Grösse 1, Anzugsmoment 0,6 Nm (0,44 lb-ft) Verkabelungslänge für Signale 600 Meter 5.5 Schutzklasse des Gehäuses Schutzklasse des Gehäuses IP30 5.6 Betriebsbedingungen Temperatur 0…50 ℃ Feuchtigkeit 5...95 % r.F. (nicht kondensierend) 17 | 26 A6V11160936_de--_b Siemens 2018-01-23... - Seite 18 5.9 Allgemeine Daten Farbe Weiss Gewicht 140 g 5.10 Display (QSA2700D) Bildschirm Farbe, kein Touchscreen Betriebszustand Nur aktiv, wenn sich Personen in einem Abstand von 1 Meter (±10 %) davor befinden; der Bildschirm schaltet sich nach wenigen Minuten aus, wenn keine Person anwesend ist.
-
Seite 19: Wartung
, wie beispielsweise in einem Raucherraum) muss das Modul öfter ausgetauscht werden. So tauschen Sie das Fühlermodul aus: 1. Lösen mithilfe eines Schraubenziehers das Gehäuse von der Montageplatte. 2. Nehmen Sie das Modul per Hand ab und ersetzen Sie es durch ein neues. 19 | 26 A6V11160936_de--_b Siemens 2018-01-23... - Seite 20 Fühlermoduls 10 Sekunden, bevor Sie das neue Fühlermodul einsetzen. 6.2 Näherungssensor (QSA2700D) Der QSA2700D verfügt über einen integrierten Näherungssensor und wechselt in den Energiesparmodus, wenn sich über mehrere Minuten keine Person vor dem Sensor (in einem Abstand von ca. 1 Meter) befindet. Im Energiesparmodus ist der Bildschirm ausgeschaltet, aber der Sensor arbeitet und überträgt die Signale in...
-
Seite 21: Entsorgung
Wartung Fehlerbehebung 6.3 Fehlerbehebung Fehler Beschreibung 0 – 10 V- Modbus Ausgang QSA2700D Tauschen Sie das Abwechselndes Der Wert des Fühlermodul aus, wenn: Signal von 0 V Registers 260 (2 s) und 10 V ändert sich von es beschädigt ist;... -
Seite 22: Luftqualitätsindex-Klassen
) gemessen wird. Die jeweiligen Umrechnungsfaktoren von PM2.5 in den AQI für die einzelnen Länder spiegeln sich in den verschiedenen Luftqualitätsindex-Klassen wider. Der Fühler QSA2700D für PM2.5 erkennt drei verschiedene Klassen, die bei der Inbetriebnahme des Produkts ausgewählt werden können: ●... - Seite 23 Luftqualitätsindex-Klassen Europa: http://www.airqualitynow.eu/about_indices_definition.php AQI in Echtzeit weltweit: http://aqicn.org/map/world/ AQI in Echtzeit europaweit: http://aqicn.org/map/europe/ 23 | 26 A6V11160936_de--_b Siemens 2018-01-23...
-
Seite 24: Normkonformität
Normkonformität 8 Normkonformität 1. Das Produkt entspricht der CE-Norm (EN 61000-6-2, EN 61000-6-3, EN 60730-1). 2. Das Produkt entspricht der RoHS- und RoHS CN-Norm. 24 | 26 Siemens A6V11160936_de--_b 2018-01-23... -
Seite 25: Anhang
Anhang Haftungsausschluss Cyber-Sicherheit 9 Anhang 9.1 Haftungsausschluss Cyber-Sicherheit Produkte, Lösungen und Services von Siemens enthalten Sicherheitsfunktionen für einen sicheren Einsatz von Systemen in den Bereichen Gebäudeautomation, Brandschutz, Sicherheitsmanagement und physische Sicherheit. Die Sicherheitsfunktionen dieser Produkte, Lösungen und Services sind wichtige Bestandteile eines umfassenden Sicherheitskonzepts. - Seite 26 Herausgegeben von © Siemens Schweiz AG, 2017 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Building Technologies Division International Headquarters Gubelstrasse 22 CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies Dokument-ID: A6V11160936_de--_b Ausgabe: 2018-01-23...
