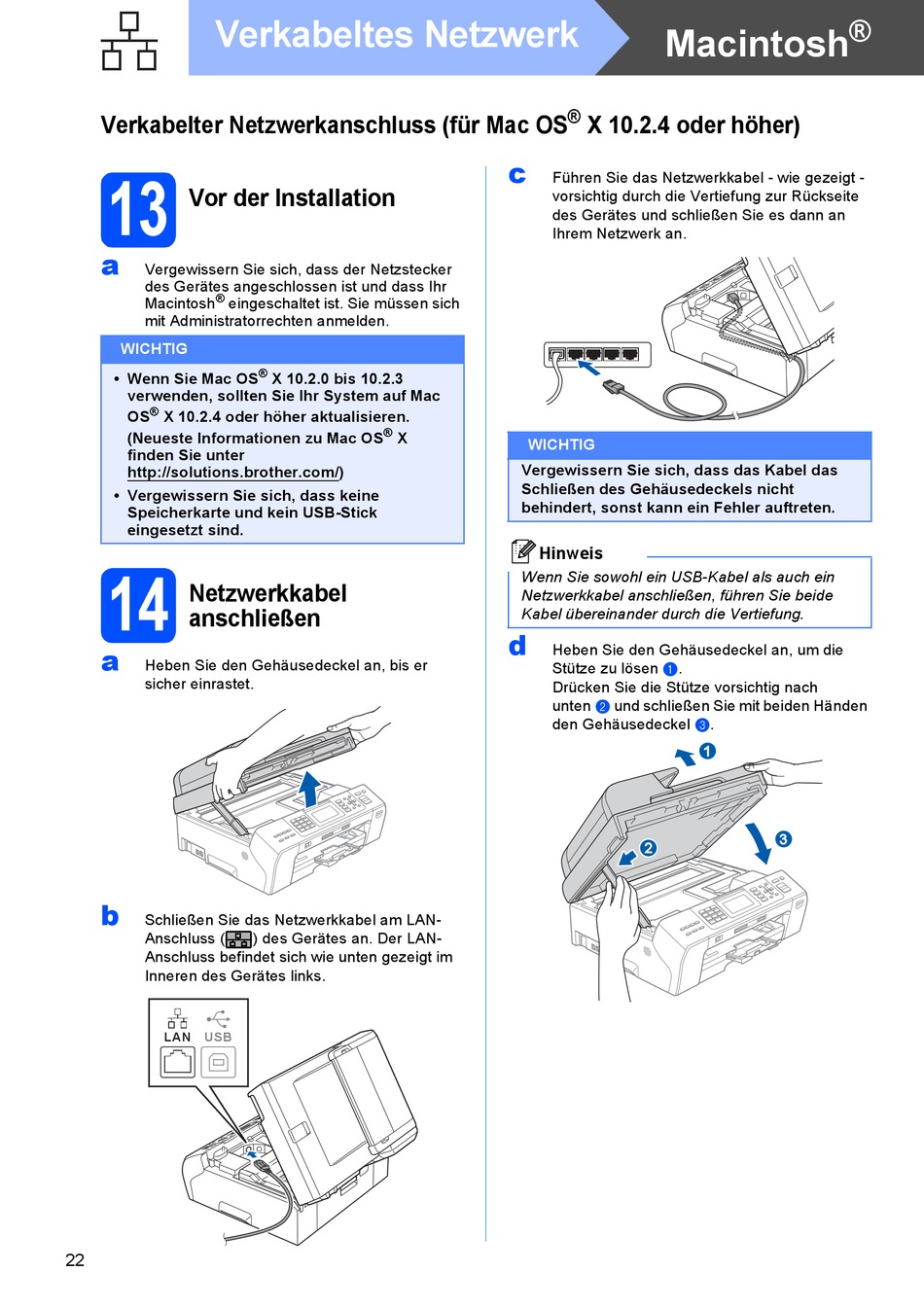

Brother MFC-5890CN Installationsanleitung Seite 22

Verkabeltes Netzwerk
Verkabelter Netzwerkanschluss (für Mac OS
13
Vor der Installation
a
Vergewissern Sie sich, dass der Netzstecker
des Gerätes angeschlossen ist und dass Ihr
®
Macintosh eingeschaltet ist. Sie müssen sich
mit Administratorrechten anmelden.
WICHTIG
• Wenn Sie Mac OS
verwenden, sollten Sie Ihr System auf Mac
®
OS X 10.2.4 oder höher aktualisieren.
(Neueste Informationen zu Mac OS
finden Sie unter
http://solutions.brother.com/)
• Vergewissern Sie sich, dass keine
Speicherkarte und kein USB-Stick
eingesetzt sind.
14
Netzwerkkabel
anschließen
a
Heben Sie den Gehäusedeckel an, bis er
sicher einrastet.
b
Schließen Sie das Netzwerkkabel am LAN-
Anschluss (
Anschluss befindet sich wie unten gezeigt im
Inneren des Gerätes links.
LAN USB
22
®
X 10.2.0 bis 10.2.3
®
X
) des Gerätes an. Der LAN-
Macintosh
®
X 10.2.4 oder höher)
c
Führen Sie das Netzwerkkabel - wie gezeigt -
vorsichtig durch die Vertiefung zur Rückseite
des Gerätes und schließen Sie es dann an
Ihrem Netzwerk an.
WICHTIG
Vergewissern Sie sich, dass das Kabel das
Schließen des Gehäusedeckels nicht
behindert, sonst kann ein Fehler auftreten.
Hinweis
Wenn Sie sowohl ein USB-Kabel als auch ein
Netzwerkkabel anschließen, führen Sie beide
Kabel übereinander durch die Vertiefung.
d
Heben Sie den Gehäusedeckel an, um die
Stütze zu lösen a.
Drücken Sie die Stütze vorsichtig nach
unten und schließen Sie mit beiden Händen
b
den Gehäusedeckel c.
2
®
1
3
