Primeros pasos

Introducción
Para comenzar a utilizar el dispositivo, basta con enchufarlo a una red de suministro eléctrico,
conectar otros equipos a las entradas y salidas, e insertar un soporte de almacenamiento.
Conexión del cable de alimentación
Simplemente conecte un cable IEC a la entrada para fuentes de alimentación, situada en el
panel trasero.
POWER

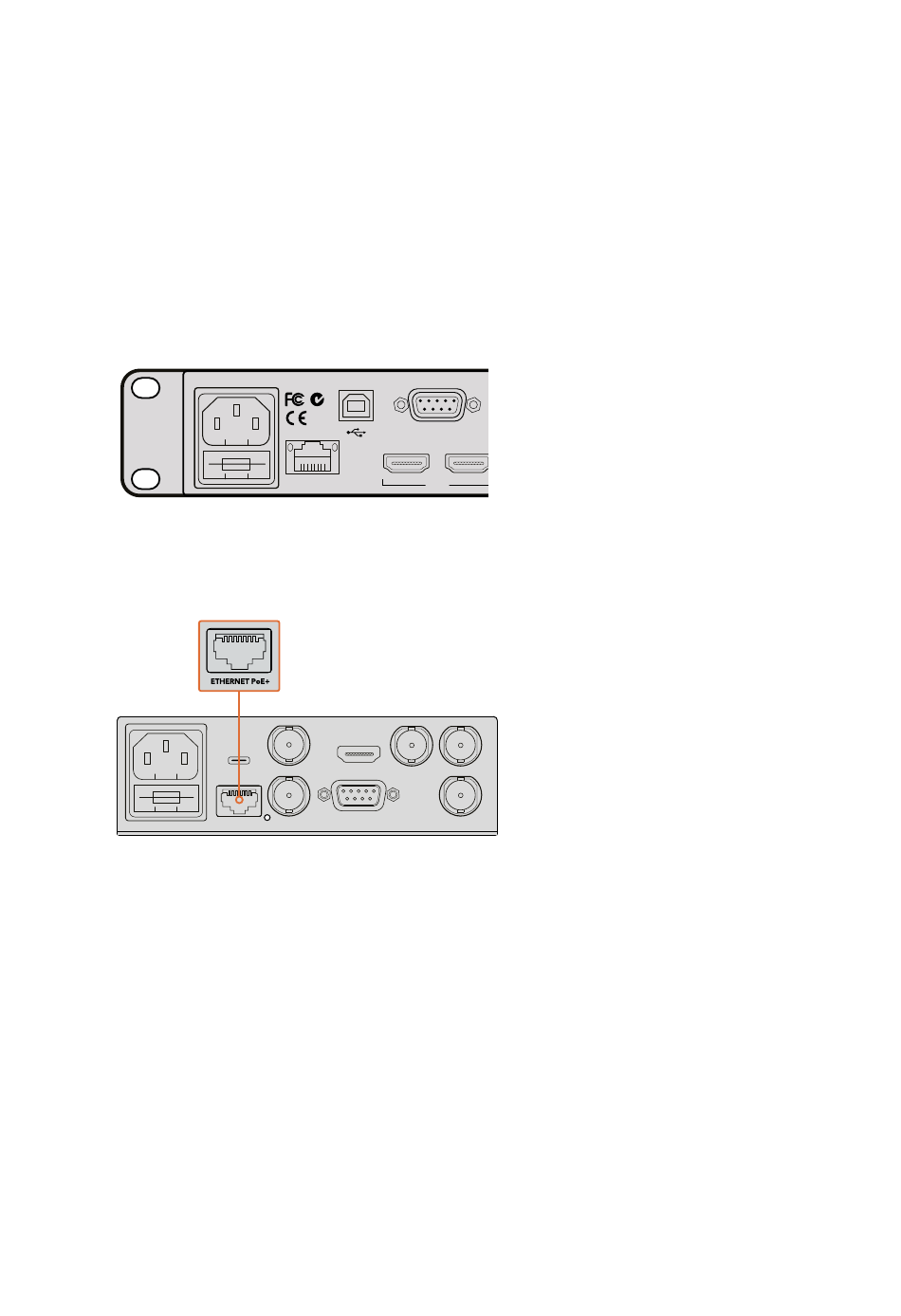

El modelo HyperDeck Studio puede conectarse a una red de suministro
eléctrico mediante un cable IEC convencional.
Asimismo, es posible alimentar el dispositivo a través de una red Ethernet, mediante un conmutador
compatible con la tecnología PoE+.
USB-C REF OUT
ETHERNET PoE+ REF IN
Conecte el modelo HyperDeck Studio Mini a la red de suministro eléctrico mediante un cable IEC convencional.
La tecnología PoE+ ofrece un modo de alimentación alternativo, a través un conmutador Ethernet compatible.
Conexión de equipos
Conecte las fuentes a las entradas SDI o HDMI del dispositivo, y los equipos de destino a las salidas
correspondientes.
La versión HyperDeck Studio 12G incluye conectores SDI 12G que permiten recibir o transmitir
señales UHD con una resolución máxima de 2160p60 mediante un solo cable BNC.
Por su parte, el modelo HyperDeck Studio Pro ofrece entradas y salidas adicionales para conectar
equipos que procesan señales UHD mediante uno, dos, o cuatro enlaces.
REMOTE
ETHERNET
IN OUT
HDMI
A B
HDMI OUT SDI OUT
REMOTE IN SDI IN
Y IN B-Y IN R-Y IN
IN A IN B IN C IN D
SD/HD/3G/6G-SDI IN
Y OUT B-Y OUT R-Y OUT
OUT A OUT B OUT C
SD/HD/3G/6G-SDI OUT
Primeros pasos 327
REF IN
OUT D MON OUT
