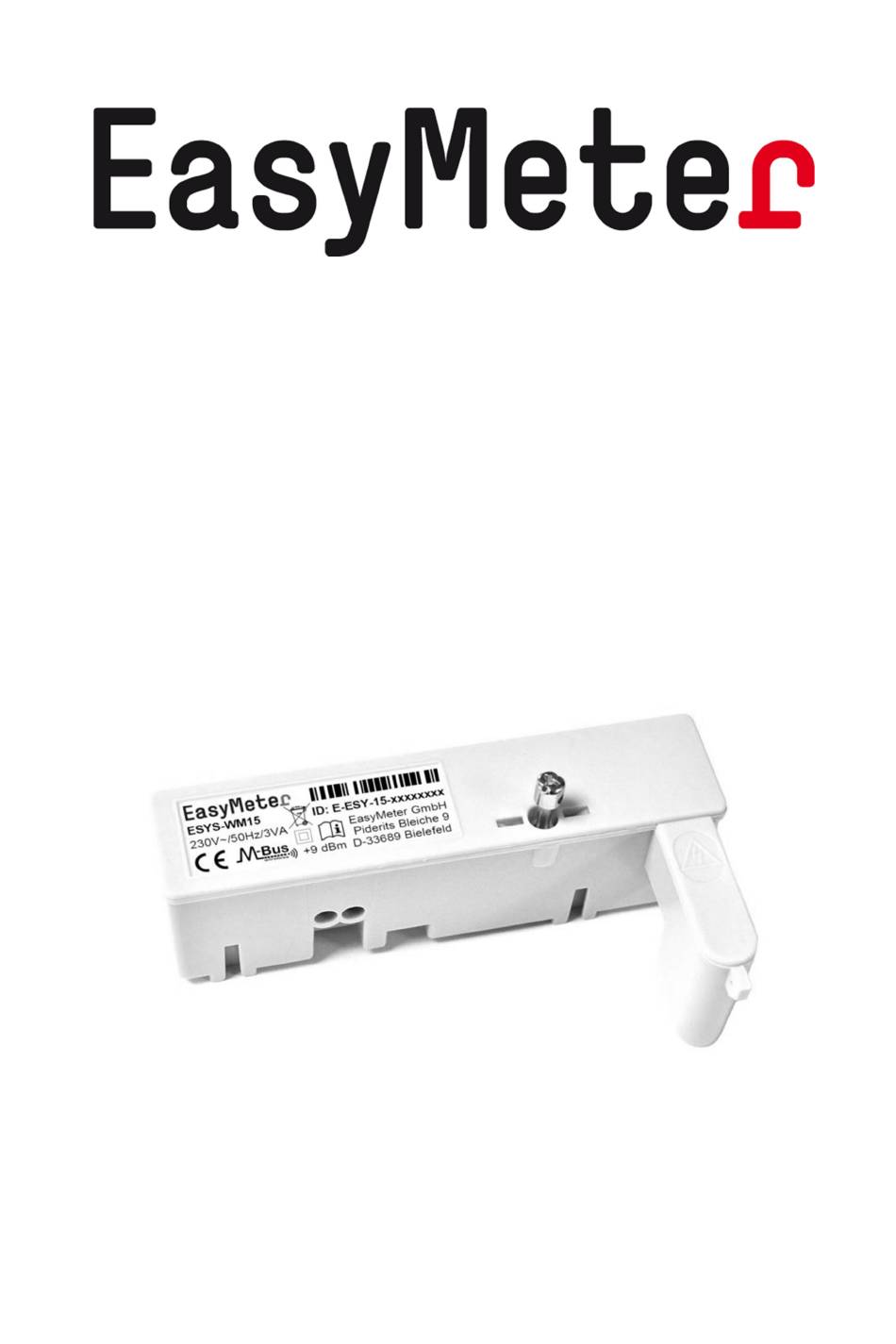

- Seite 1 Betriebsanleitung Wireless M-Bus Modul ESYS-WM15...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung ESYS-WM15 Inhaltsverzeichnis 1. Produktbeschreibung ................. 3 2. Sicherheitshinweis ..................3 3. Varianten ..................... 3 4. Typenschlüssel ................... 3 5. Optionen (Parametrierung) ................ 4 6. Technische Daten ..................5 6.1 Abmessungen ..................5 6.2 Kennzeichnung (Leistungsschild) ............6 6.3 Umgebungsbedingungen ................ 7 6.4 Nennbetriebsbedingungen .............. -
Seite 3: Produktbeschreibung

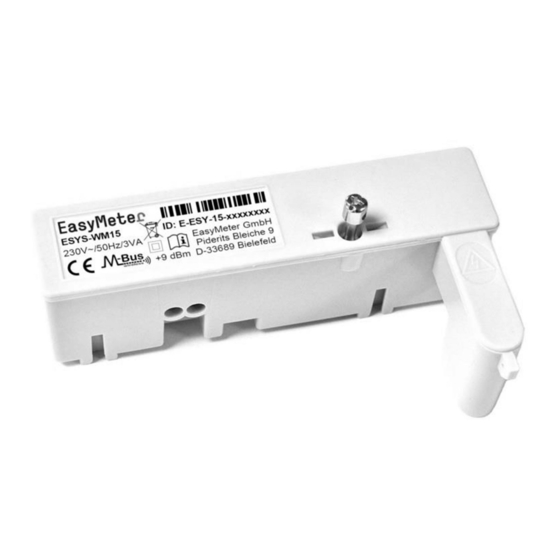

Betriebsanleitung ESYS-WM15 1. Produktbeschreibung Das Wireless M-Bus Modul ESYS-WM15 dient als Erweiterungsmodul für Drehstromzähler der EasyMeter Typen Q3Axxxx4, Q3M, T3M, Q3D, Q3B, T3D (siehe auch Kapitel 10). Das Modul stellt die Kommunikation zwischen dem Stromzähler und einer Datensammelstelle her. Der Stromzähler verfügt über eine optische Messstellenbetreiber-Schnittstelle (MSB, D0) und sendet die Daten über das SML-Protokoll (Smart Message... -
Seite 4: Optionen (Parametrierung)
Betriebsanleitung ESYS-WM15 5. Optionen (Parametrierung) -5dBm, 0dBm, +5dBm oder +9dBm (die Sendeleistung wird während der Sendeleistung Produktion stückbezogen eingestellt und funkmesstechnisch überprüft) Intervall Datentelegramme Standardwert: 20 s (fix) Intervall statische Telegramme Standardwert: 300 s (fix) ID-Nummer (Modul-Adresse) ... -
Seite 5: Technische Daten
Betriebsanleitung ESYS-WM15 6. Technische Daten 6.1 Abmessungen Abbildung 1: Maßblatt ESYS-WM15 mit Zähler Q3M BA_ESYS-WM15_Rev13 Stand: 2018-12-11 Seite 5 von 13... -
Seite 6: Kennzeichnung (Leistungsschild)
Betriebsanleitung ESYS-WM15 6.2 Kennzeichnung (Leistungsschild) Hersteller-Identifikationsnummer Abbildung 2: Leistungsschild auf der Vorderseite des Wireless M-Bus Moduls ESYS-WM15 Hersteller-Identifikationsnummer: Die „Hersteller-Identifikationsnummer“ entspricht der DIN 43863-5 und ist 14- stellig. Zur besseren Lesbarkeit sind auf dem Leistungsschild Trennstriche zwischen den Gruppenfeldern eingefügt. -
Seite 7: Umgebungsbedingungen
Betriebsanleitung ESYS-WM15 Folgende Einstellungen sind als Werksvoreinstellung möglich: Niedrig (-5 dBm), Mittel (0 dBm), Hoch (+5 dBm), Maximum (+9 dBm) Empfehlungen für die Wahl der Sendeleistung: Niedrig (-5 dBm): Das Funkmodul und der Empfänger (Smart Meter Gateway) befinden sich räumlich sehr nahe beisammen (z. -
Seite 8: Allgemeine Daten
Einbau und Montage dürfen nur durch eine Elektrofachkraft erfolgen! Gegebenenfalls Entfernen der Benutzersicherung der MSB-(D0-)Schnittstelle (rechteckiges Siegel mit EasyMeter-Logo). Den rechten Stopfen des Zählers entfernen und das Modul aufstecken. Dazu ist vorher die Benutzersicherung (Siegel mit EasyMeter-Logo) zu entfernen. BA_ESYS-WM15_Rev13 Stand: 2018-12-11 Seite 8 von 13... -
Seite 9: Plombierung
Die Plombierschraube anziehen und mit Plombe als Benutzersicherung versehen (siehe nachfolgende Abbildungen). Die Plombierung dient als Vorkehrung gegen versehentliche oder vorsätzliche Verfälschung der vom Zähler kommenden Messwerte. Abbildung 4: Montage des ESYS-WM15 auf EasyMeter Drehstromzähler Q3M 7.3 Plombierung Plombierung mittels Plombierschraube (obligatorisch) Plombierung (mögliche... -
Seite 10: Programmstart
Tabelle 4: Security-Profile (OMS) 8.3 Datenausgabe (Wireless M-Bus Telegramme) Es gibt zwei Arten von Wireless M-Bus Datentelegrammen: Statisches Telegramm (dieses wird beim ESYS-WM15 alle 300 s ausgesendet) Dynamisches Telegramm (dieses wird beim ESYS-WM15 alle 20 s ausgesendet, sofern zum gleichen Zeitpunkt nicht die Aussendung eines statischen Telegramms ansteht –... -
Seite 11: Inhalt Des Statischen Telegramms *)
Betriebsanleitung ESYS-WM15 8.3.1 Inhalt des statischen Telegramms *) DATA LINK LAYER (DLL) 3-stellige Hersteller-ID („ESY“, BCD-kodiert, 2 Bytes) 8-stellige Seriennummer des Adapters (BCD-kodiert, 4 Bytes) Versionsnummer der Soft- und Hardware (BCD-kodiert, 1 Byte) Gerätetyp (0x37 = RADIO_CONVERTER, 1 Byte) TRANSPORT LAYER (TPL) 8-stellige Seriennummer des Zählers... -
Seite 12: Laborprüfungen (Technischer Hinweis)
Betriebsanleitung ESYS-WM15 Energy Data 1.8.0 [Wh] Bezugs- oder 2-Richtungs-Zähler) Energy Data 1.8.1 [Wh] Bezugs- oder 2- Richtungs-Zähler, 2 Tarife) Energy Data 1.8.2 [Wh] Bezugs- oder 2- Richtungs-Zähler, 2 Tarife) Energy Data 2.8.0 [Wh] Liefer- oder 2- Richtungs-Zähler) Energy Data 2.8.1 [Wh] Liefer- oder 2- Richtungs-Zähler, 2 Tarife) -
Seite 13: Geeignete Zählertypen
T3Mxxxxx sowie mit Einschränkungen bei den Telegramminhalten: Q3Dxxxxx, Q3Bxxxxx, T3Dxxxxx Das Zusatzmodul ESYS-WM15 kann NICHT mit EasyMeter Stromzählern der Baureihe Q3Axxxx0 betrieben werden, weil diese nicht über eine integrierte Spannungsversorgungsbuchse verfügen. Das Zusatzmodul ESYS-WM15 entspricht der RED Richtlinie 2014/53/EU und darf somit auch in anderen (europäischen) Ländern betrieben werden;...
