Hedler Halogen HT 19 Technische Beschreibung

H e d l e r
Aus dem Programm der Hedler H-Leuchten haben Sie das Modell HT 19 gewählt. Bitte beachten
Sie bei Inbetriebnahme die folgenden technischen Informationen, Gebrauchs- und Sicherheitshinweise.
Zahlen in <Klammern> sind Bestellnummern.
TECHNISCHE BESCHREIBUNG
Die Leuchten der HEDLER H Reihe sind für den professionellen Einsatz konstruiert, werden in Präzisionsarbeit gefertigt und einzeln einer

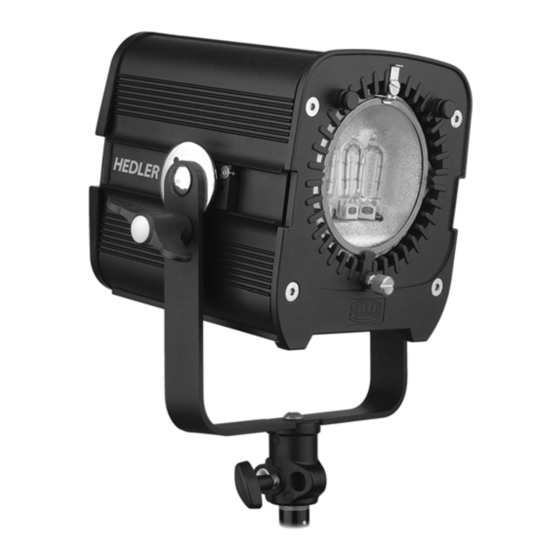

abschliessenden Funktionsprüfung unterzogen. Die Halogenleuchte HEDLER HT 19 verfügt über einen integrierten Schwenkbügel mit Scheiben-
bremse und 5/8" Stativ-Schnellanschluss. Nach Lösen der Inbusschrauben um ca. 2 Umdrehungen kann der Schwenkbügel zum Schwerpunktaus-
gleich in seinen Führungsnuten verschoben und für Rechts- bzw. Linkshand-Bedienung umgesetzt werden.
Die Halogenleuchte HEDLER HT 19 ist für den Netzbetrieb 110 - 230 V und den Einsatz von U-Halogenlampen von 150 - 650 Watt ausgelegt.
Die Bestückung der Lampensockel kann leistungsseitig individuell erfolgen, hierdurch lassen sich unterschiedliche Lichtleistungen nutzen, ohne
dass die Farbtemperatur eine Veränderung erfährt.
In Abhängigkeit von der individuell verwendeten Lampe in ihrem entsprechenden Sockel ergibt sich eine Lampe-Sicherung-Kombination. Die
technischen Informationen hierzu entnehmen Sie bitte der Tabelle auf der Rückseite.
Hierbei ist zu beachten, dass die linke Sicherung die mittlere Lampe absichert, die rechte Sicherung die beiden äußeren Lampen gemeinsam
absichert. Deshalb muss für die rechte Sicherung der addierte Sicherungswert der beiden äußeren Lampen bei der Sicherungsauswahl verwendet
werden. Beispiel: Sind für die beiden äußeren Lampensockel 650 Watt Lampen gewählt, beträgt der Sicherungswert F 4 + F 4 = F 8
An seiner Frontseite weist das Aluminium-Gehäuse das Borofloat® Sicherheitsglas und den Uni-Adapt Anschluss für Reflektoren auf. Wechselre-
flektoren mit Bajonett werden in die beiden oberen Distanz-Bolzen eingehängt, ihre Aussparung über die Distanz-Rändelschraube (Messing)
geführt und durch Drehen nach links gesichert. Zur Befestigung drehbarer Klappenrahmen und MaxiSoft Faltreflektoren muss die Distanz-
Rändelschraube (Messing) gelöst, in den Reflektor-Drehteller eingesetzt und anschließend wieder eingeschraubt werden. Das Borofloat®
UV+Color-Filter wird von einem Riegel gehalten, der - nach oben gezogen - das Filter für einen Lampenwechsel freigibt.
Auf der Rückseite des Leuchtengehäuses befinden sich neben dem ergonomisch integrierten Handgriff das Kabel, die verliersicheren Sicherungs-
schubladen und der für die visuelle Funktionskontrolle beleuchtete Schalter.
Die Leuchte bietet eine Gebläsekühlung über Gleichstrommotor, dessen Elektronik mit Spannungen von 110 - 230 V funktioniert. Die Kühlung
wird über einen Thermostat geschaltet, der zugleich zum Schutz der Elektronik dient und eine unbegrenzte Einschaltzeit bei beliebiger Brennstellung
gewährleistet. Nach dem Ausschalten der Lampe(n) läuft die Kühlung weiter, bis die Temperatur im Gehäuse auf 35º C abgesunken ist; der Stopp
erfolgt automatisch. Insofern kann die Leuchte dauernd mit dem Stromnetz verbunden bleiben.
