Hedler F500A Betriebsanleitung

HEDLER
®
S y s t e m l i c h t
BETRIEBSANLEITUNG
Aus dem Programm der Hedler Blitzleuchten haben Sie das Modell F500A gewählt. Aus dem Programm der Hedler Blitzleuchten haben Sie das Modell F500A gewählt.
Bitte beachten Sie bei Inbetriebnahme die folgenden technischen Informationen, Bitte beachten Sie bei Inbetriebnahme die folgenden technischen Informationen,
Gebrauchs- und Sicherheitshinweise.
Zahlen in <Klammern> sind Bestellnummern.
TECHNISCHE BESCHREIBUNG

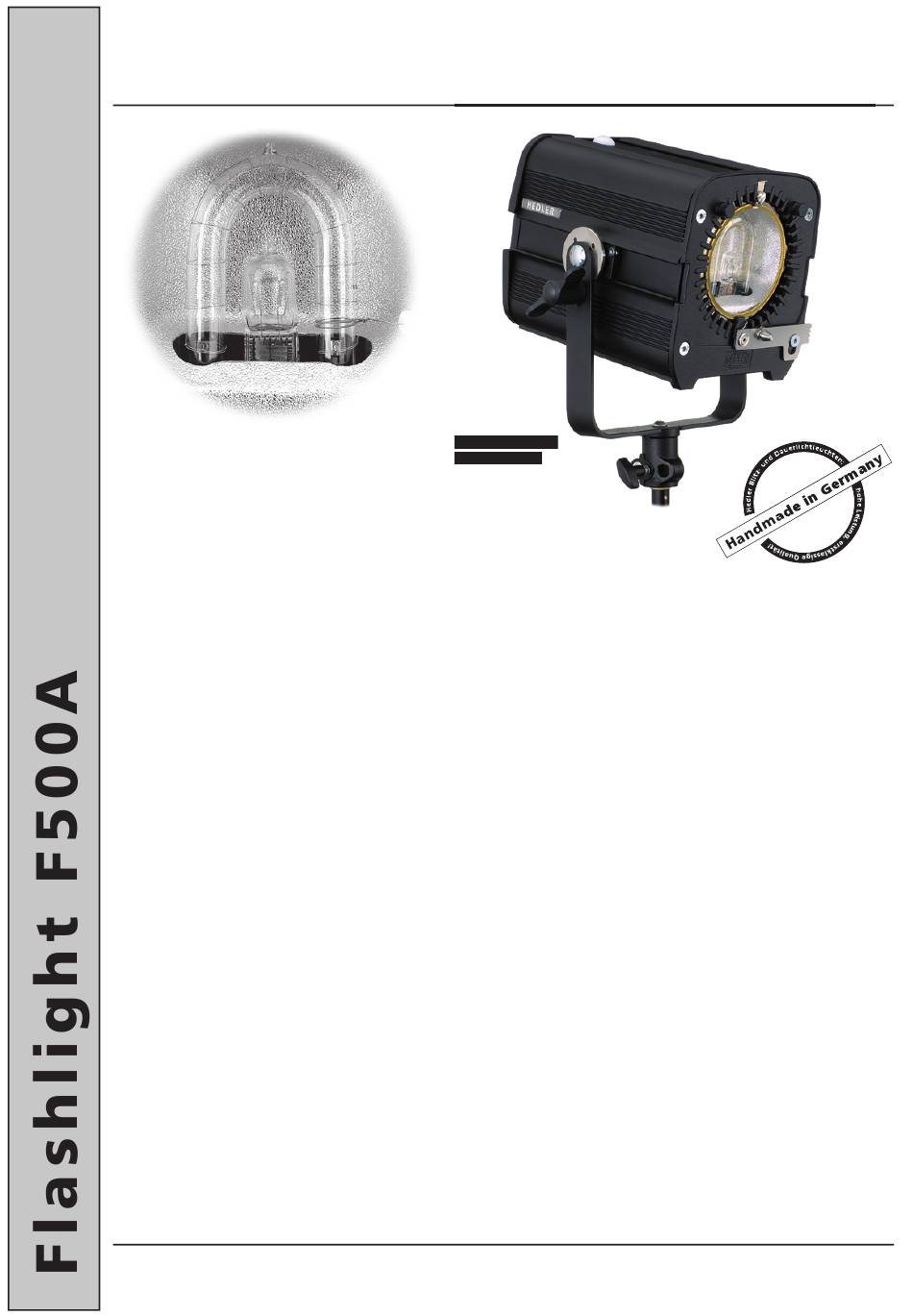

Leuchten der HEDLER F Reihe sind für den professionellen Einsatz konstruiert, werden in Präzisionsarbeit gefertigt und einzeln einer abschliessenden
Funktionsprüfung unterzogen. Die Blitzleuchte HEDLER F500A verfügt über einen integrierten Schwenkbügel mit Scheibenbremse und 5/8"
Stativ-Schnellanschluss. Nach Lösen der Inbusschrauben um ca. 2 Umdrehungen kann der Schwenkbügel zum Schwerpunktausgleich in seinen
Führungsnuten verschoben oder für Rechts- bzw. Linkshand-Bedienung umgesetzt werden. An seiner Frontseite weist das Aluminium-Gehäuse
ein klares Borofl oat® Sicherheitsglas und den QuickFit Schnellanschluss (systemkompatibel mit Uni-Adapt) für Refl ektoren auf.
Die Flash Leuchte HEDLER F500A ist für den Netzbetrieb 230 V und den Einsatz moderner Halogenlampen 300 W als Einsstelllicht ausgelegt.
Als Blitzlichtquelle dient eine Quartz-Blitzröhre mit Tageslichtqualität und einer maximalen Leistung von 500 Ws, die Kühlung erfolgt automatisch
über eine Lüfterkühlung mit Thermoschaltung.
Die Blitzleuchte HEDLER F500A ist mit einer Setting-Safe-Funktion ausgerüstet. Sie wird eingeschaltet, indem Sie den Schalter TEST für mehr
als 3 Sekunden gedrückt halten. Ein Signalton zeigt an, dass die Setting-Safe-Funktion aktiviert wurde; sie bleibt auch nach einem Aus- und wieder
Einschalten erhalten! Ein unbeabsichtigtes Verändern einer oder mehrerer Einstellungen an der F500A ist jetzt nicht mehr möglich. Deaktiviert
wird die Funktion durch nochmaliges 3 Sekunden langes Drücken des Schalters TEST.
BLITZLEISTUNG und BLITZFUNKTIONEN
Die Blitzleistung der Blitzleuchte HEDLER F500A ist über einen Bereich von 5 Blenden hinweg stufenlos regelbar, bei einem Verringern der
Blitzleistung ist kein manuelles Abblitzen nötig, die Anpassung wird automatisch elektronisch vorgenommen.
Bei maximaler Blitzleistung beträgt die maximale Blitzabbrenndauer 1/550 Sekunde, was die Nutzung der weitestgehend verwacklungssicheren
und gerade bei Portrait- und Fashionaufnahmen vorteilhaften Synchronzeit von mit 1/500 Sekunde erlaubt. Überprüfen Sie dazu bitte welche
kürzeste Synchronzeit Ihre Kamera bietet. Bitte beachten Sie: Beim Unterschreiten der kürzesten Synchronzeit der Kamera wird an der oberen
oder unteren Langseite des Bildes ein Teil unterbelichtet oder abgeschattet widergegeben.
Der Blitzkopf kann über das mitgelieferte Synchronkabel oder über die Photozelle ausgelöst werden. Werden mehrere Blitzköpfe genutzt, so
kann die synchronisierte Auslösung auf zweierlei Weise erfolgen:
a) ein Blitzkopf wird am Anschluß SYNC mittels Synchronkabel mit der Kamera verbunden und beim Auslösen der Kamera ausgelöst, alle
weiteren Blitzköpfe, deren Photozelle angeschaltet wurde (Schalter AUGESYMBOL auf Stellung I oder II), werden mitausgelöst;
b) an der Kamera wird ein Infrarotauslöser angebracht, an den Blitzköpfen wird die jeweilige Photozelle angeschaltet; beim Auslösen der
Kamera werden dann alle Blitzköpfe gemeinsam ausgelöst. Diese kabellose Lösung hat den Vorteil größerer Bewegungsfreiheit im Studio oder
on location, aus technischen und praktischen Gründen empfehlen wir deshalb den Einsatz eines Infrarotauslösers.
Zur Beurteilung der Licht- und Schattenwirkung im Bild ist die F500A mit einem 300 W Einstelllicht ausgestattet. Befi ndet sich der Schalter
PILOT SET auf Stellung I, wird die Leuchtintensität des Einstelllichtes bei Änderung der Blitzleistungseinstellung des F500A kontinuierlich
angepasst, man spricht in diesem Zusammenhang auch von einem „proportional mitlaufenden Einstelllicht". Auf Stellung II wird die
Leuchtintensität des Einstelllichtes ebenfalls einer geänderten Blitzleistung angepasst. Bei dieser Schalterstellung wird jedoch das Einstelllicht für
die Dauer des automatischen Be-/Entladens ausgeschaltet und zeigt durch das Wiederanschalten die Blitzbereitschaft an. Diese Funktion kann
somit auch als optische Abblitzkontrolle genutzt werden.
Bei ungünstigen Verhältnissen, bei starken Spiegelungen oder schwarzen/matten Materialien, bei denen ein Scharfstellen der Kamera
problematisch ist, kann mittels Schalter PILOT RANGE das Einstelllicht auf volle (Schalterstellung I) oder halbe (Schalterstellung II) Leistung
eingestellt werden (funktioniert nur wenn PILOT SET auf I oder II steht). Dabei wird die Blitzleistungseinstellung nicht verändert.
Der Schalter TONSIGNAL dient in Stellung I oder II als akustische Blitzbereitschafts-/Abblitzkontrolle mit unterschiedlicher Tonfolge.
