Hedler Profilux LED1000 Bedienungsanleitung

HEDLER
®
S y s t e m l i c h t

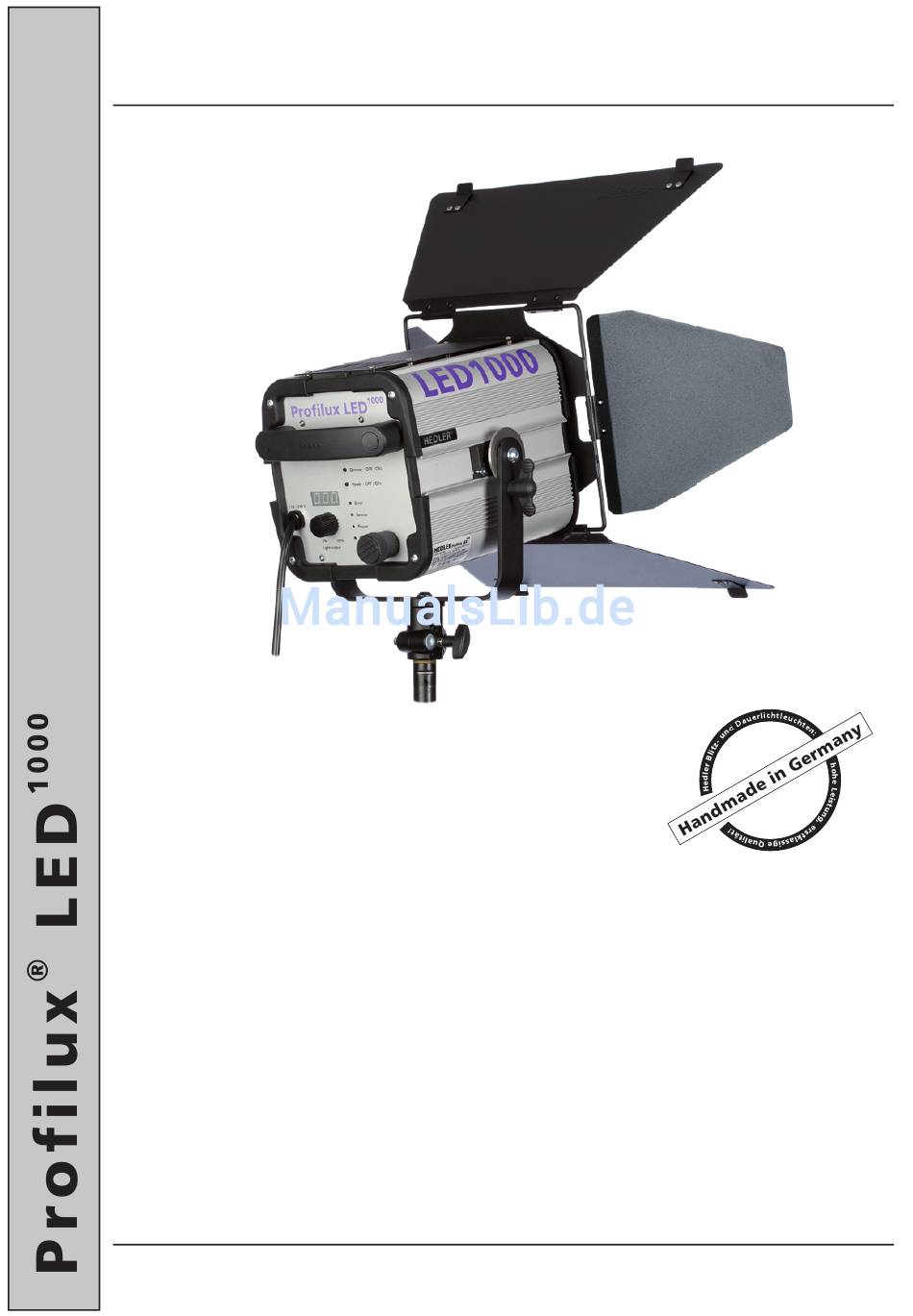

Abbildung mit optionalem 4-Klappenrahmen < 7012 >
® 1000
Aus dem Programm der Hedler Leuchten haben Sie das Modell HEDLER Profi lux LED gewählt.
Bitte beachten Sie bei Inbetriebnahme die folgenden technischen Informationen, Gebrauchs-
und Sicherheitshinweise.
Zahlen in <Klammern> sind Bestellnummern.
TECHNISCHE BESCHREIBUNG
Leuchten der HEDLER LED Reihe sind für den professionellen Einsatz konstruiert, werden in Präzisionsarbeit gefertigt und einzeln einer
® 1000
abschliessenden Funktionsprüfung unterzogen. Die fokussierbare HEDLER Profi lux LED verfügt über einen integrierten Schwenkbügel
mit Scheibenbremse und 5/8" Stativ-Schnellanschluss. Nach Lösen der Inbusschrauben um ca. 2 Umdrehungen kann der Schwenkbügel zum
Schwerpunktausgleich in seinen Führungsnuten verschoben und für Rechts- bzw. Linkshand-Bedienung umgesetzt werden.
® 1000
Die fokussierbare HEDLER Profi lux LED ist für den Netzbetrieb 100 - 240 V (mit automatischer Erkennung der Netzspannung) und 50
/ 60 Hz ausgelegt und mit LED Softstarttechnik ausgerüstet. Sie verwendet eine 185 W Highpower single cell LED und liefert ein fl ickerfreies
® 1000
Licht von ca. 5600 K und mit einem CRI > 95. Bei der Konzeption der HEDLER Profi lux LED wurde besonderer Wert auf eine extrem
leise Kühlung gelegt. Diese kann automatisch temperaturgesteuert arbeiten oder manuell auf 100% geschaltet werden. Darüber hinaus ist eine
spezielle aktive LED Lüfterkühlung zusätzlich vorhanden und die Leuchte verfügt über eine automatische Sicherheitsabschaltung.
An seiner Frontseite weist das Aluminium-Gehäuse eine kurzbrennweitige Fresnel-Linse und den QuickFit Schnellanschluss (systemkompatibel
® 1000
mit Uni-Adapt) für Refl ektoren auf. Die HEDLER Profi lux LED ist optional mit allen aktuellen Hedler Refl ektoren und Softboxen ausrüstbar.
Die Montage gestaltet sich dank dem QuickFit Schnellanschluss extrem komfortabel:
Wechselrefl ektoren mit Bajonett werden in die beiden oberen Distanz-Bolzen eingehängt, ihre Aussparung über den Aufnahmedorn geführt
und durch Drehen nach links gesichert. Drehbare Klappenrahmen und MaxiSoft Faltrefl ektoren werden in die beiden oberen Distanzbolzen
eingehängt und dann durch Drücken in Richtung des Leuchtengehäuses gegen den Aufnahmedorn bis in die Rastposition befestigt. Seitliches
Anheben des QuickFit Hebels erlaubt das Nach-vorne-Bewegen und anfolgendes Abheben des angesetzten drehbaren Klappenrahmens oder
des MaxiSoft Faltrefl ektors.
Die Fokussierbarkeit der Leuchte erlaubt die Anpassung des Lichtkegels von Spot- bis Flutlichtcharakteristik. Mittels einer intuitiven Bedienung
- der Drehknopf der Fokussiervorrichtung befi ndet sich auf der Rückseite des Gehäuses - kann die Größe des Ausleuchtkegels präzise den
Ausleuchterfordernissen angepaßt werden.
