Instructions pour le montage
Mâts Latéraux
Mâts Arrières

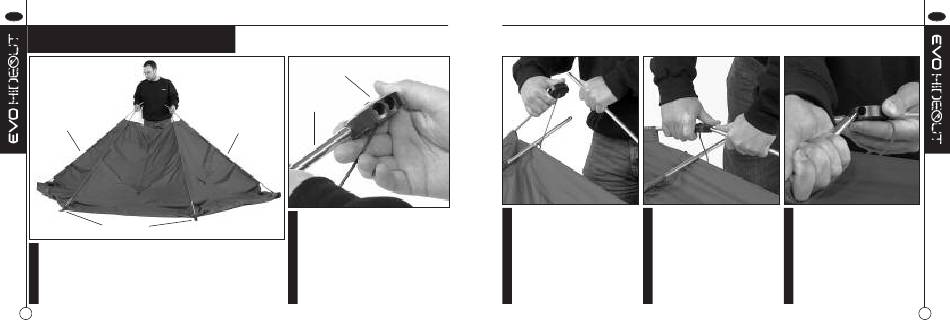

1. En tenant les extrémités des mâts aluminium, ouvrez l'Evo
Hideout en éventail (tout le montage de l'Evo se réalise en se
plaçant dans cette position : face à l'avant).
12
Deux cavités en face avant
Mât latéral dans la main
gauche
Mâts Latéraux
2. Les cônes solides doivent être fixés à
l'extrémité de chacun des piquets
latéraux, avec les douilles faisant face
à l'avant de l'Evo Hideout. Le schéma
montre le cône installé sur le piquet
de gauche, avec les douilles dans la
bonne position.
3. Prenez le petit mât central, 4. Tendez l'Evo Hideout et
placez le dans l'un des connectez l'autre extrémité du
moyeux. Ajustez le dans la piquet du milieu dans la douille
cavité située à l'opposé de opposée.
celle où le mât latéral est
inséré.
F
5. Insérez les deux piquets
arrières dans les douilles
comme indiqué.
