Montage-Instructies - Fox Evo Hideout Montageanleitung

NL

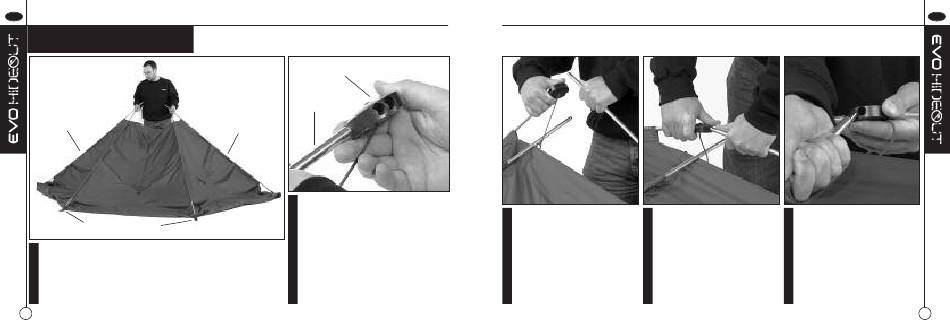

Montage Instructies
Stangen voor de
zijkant
Stangen voor de achterkant
1. Terwijl je de bovenzijde van de aluminium stangen beethoudt,
vouw je de Evo Hideout uit zoals afgebeeld (de volledige
montage van de Evo voer je uit vanuit deze positie aan de
voorzijde).
20
Beide uitsparingen wijzen naar de voorkant.
Stang aan de linker
zijkant
Stangen voor de
zijkant
2. De massieve knoppen moeten in de
bovenzijde van de stokken aan de
zijkant worden bevestigd. Iedere stok
dient zo te worden bevestigd dat de
uitsparingen in de knoppen naar de
voorzijde van de Evo wijzen. Op het
plaatje is de uitstulping te zien die is
bevestigd aan de linker stok met de
uitsparingen in de juiste richting.
3. Neem de korte centrale stang 4. Breng de Evo Hideout op
en plaats deze in een van de spanning en plaats het andere
uitsparingen. Bevestig hem uiteinde van de centrale stok in
aan de andere zijde van waar de andere uitsparing.
de zijstang zich bevindt.
NL
5. Monteer de twee achterste
steunen zoals afgebeeld in de
uitsparingen van de knoppen.
21
