Rauchmeldesystem RMS

Beschreibung

Anwendung

Das SCHAKO Rauchmeldesystem besteht aus dem Rauch-
melder RMSII-L und dem Relaismodul RM V4.00 und wird
eingesetzt, wenn bereits im frühesten Entstehungsstadium
von Bränden (beim Auftreten von kaltem Rauch < 72°C) Aus-
löse- bzw. Schaltvorgänge selbsttätig gesteuert werden sol-
len. Der Einbau erfolgt in Lüftungskanälen. Im Detektionsfall
wird die Ausbreitung von Rauch im Luftleitungssystem durch
schließen von Brand- oder Rauchschutzklappen größtenteils
verhindert. Die Alarmmeldung wird über einen potentialfreien
Kontakt weitergeleitet und unterbricht den Stromkreis zu den
elektrischen Auslösevorrichtungen
rücklaufantriebe) oder pneumatischen Antrieben. Die ange-
schlossenen Brandschutz- und Rauchschutzklappen werden
geschlossen. An das RMS-System dürfen nur nach dem Prin-
zip "stromlos zu / drucklos zu" arbeitende Auslösevorrich-
tungen angeschlossen werden. Die Rauchmelder, sowie die
angeschlossenen Auslöse-und Schaltvorrichtungen werden
innerhalb eines Schutzbereiches gemeinsam von einem Relais-
modul 230 V AC, sekundär 24 V DC versorgt.
Die Rauchmelder bleiben nach erfolgtem Ansprechen in Alarm-
stellung, auch wenn die normalen Umgebungsverhältnisse
wieder hergestellt werden. Erst durch einen Reset des Relais-
moduls gehen die Rauchmelder in den Überwachungszustand
zurück.
Die Messung findet außerhalb des Rauchmelder-Gehäuses statt
und somit wird keine Detektionskammer benötigt. Zugelassen
in Lüftungsleitungen mit Luftgeschwindigkeiten zwischen 1 m/
s und 20 m/s.

Vorteile

- da keine Detektionskammer zur Messung benötigt wird, wird
der Rauchmelder nicht vom Medium durchströmt und
Ablagerungen können nur auf der Abdeckscheibe anfallen,
was eine einfache Reinigung erlaubt
- kanalbündiger Einbau.
- automatische Manipulationserkennung.
- Eigenfunktionsprüfung des Sender- und Empfängersensors.
Ein Defekt wird angezeigt.
- bei Strom-, Prozessor- oder Systemausfall erfolgt gleichzeitig
eine Stör- und Alarmmeldung.
- mit Systemüberwachung.
- Busanbindung möglich über potentialfreie Kontakte.
- Einbindung an kommunikatives Melde- und Schaltbussystem
Easy Bus möglich.
- 1× jährlich zu warten
Konstruktionsänderungen vorbehalten.
Schutzrechte der Fa. SCHAKO:
- Patent: DE 199 51 403 A1
- Gebrauchsmuster: 20023533.8
- Patent: EP 122 4641
- VdS-Anerkennung: G209206
Die Fremdüberwachung erfolgt durch
die VdS Schadensverhütung GmbH Köln.
Bei der Einbindung von SCHAKO-Komponenten in bauseitigen
Anlagen sind Kompatibilitätsprobleme vom Anlagenbauer zu
beseitigen und fallen nicht in unseren Einflussbereich.
(Haftmagnete, Feder-

Einbau und Montage

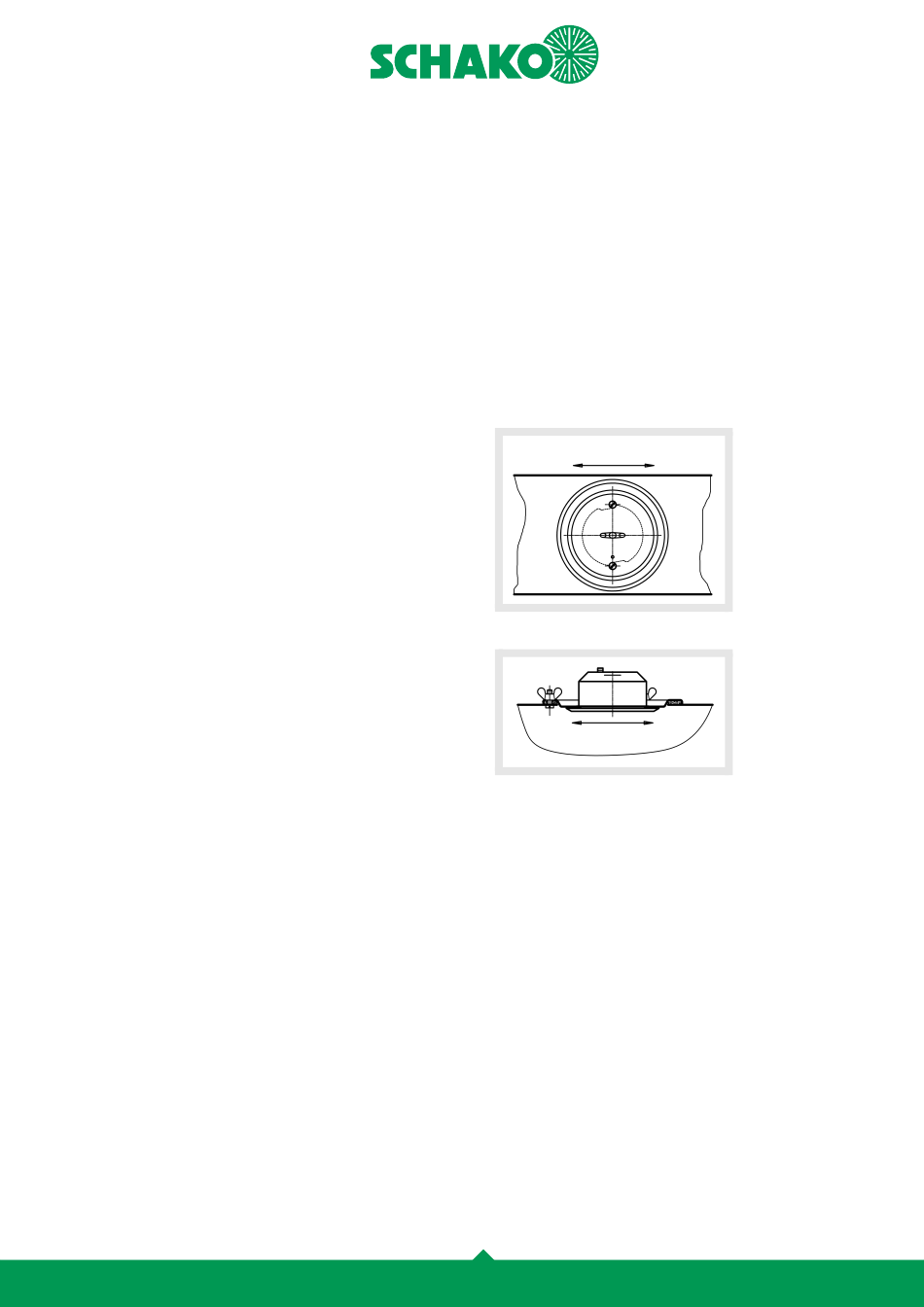

Einbau in Kanal
Abb. Vorderseite
Abb. seitlich
Der Rauchmelder ist so einzubauen, das der Detektionsbereich
permanent im Luftstrom liegt (nicht in der Revisionsöffnung
der Brandschutzklappe).
09/11 - 3
Luftrichtung Kanal
Luftrichtung Kanal
Rücknahme nicht möglich!
Stand: 27.03.2019
