AV Stumpfl INLINE Anleitung Seite 17

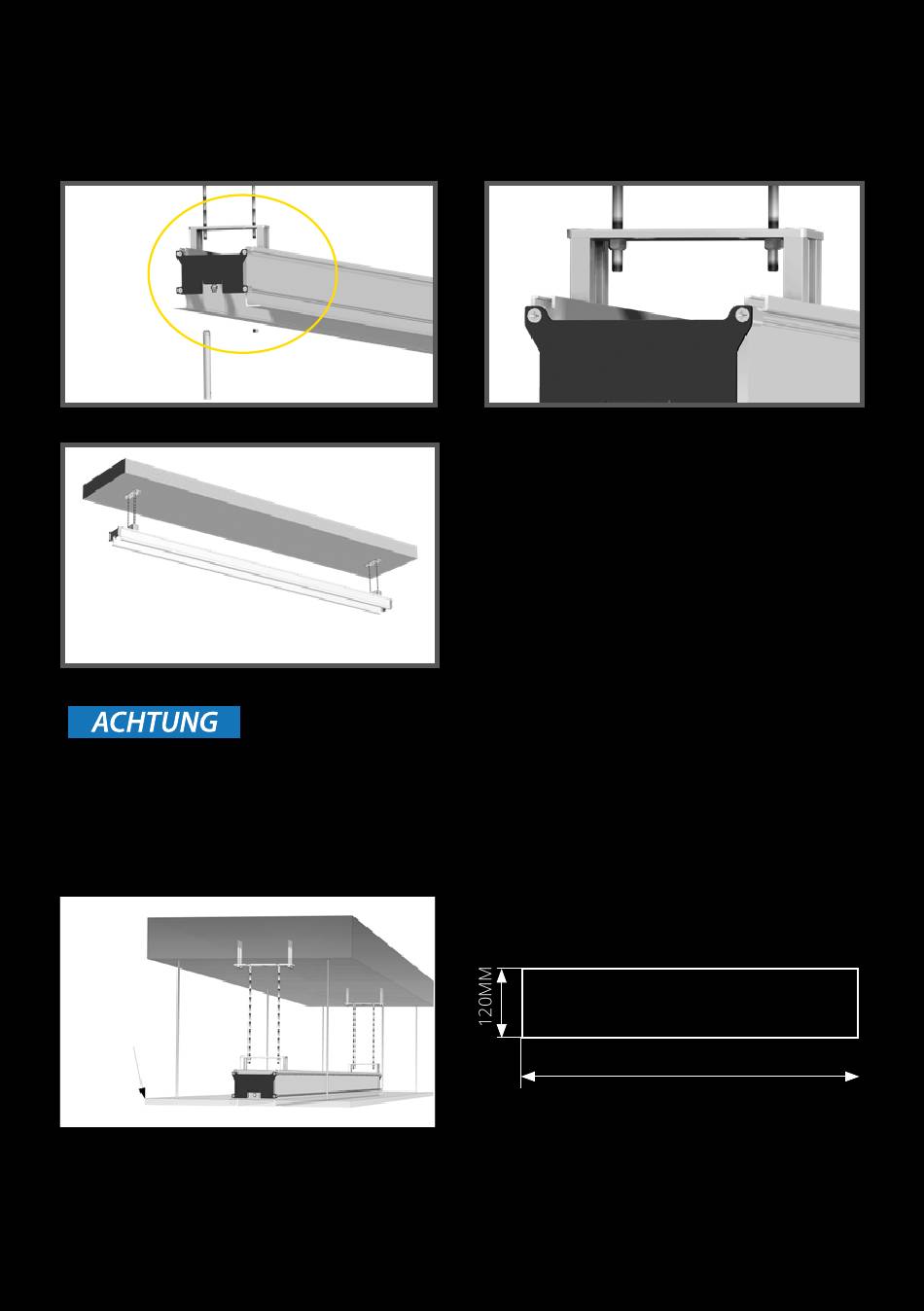

9: In der weiteren Bauphase wird nun die abgehängte Decke installiert. Es muss dabei darauf geachtet
werden, dass der DECKENEINBAUKASTEN DEK nicht zusammengedrückt wird um das spätere
Einsetzen der Projektionswand zu ermöglichen. Der DECKENEINBAUKASTEN muss über die gesamte
Länge eine gleichbleibende Öffnungsbreite von 90,5mm aufweisen um ein Verklemmen der Unterleiste
zu verhindern.
ABGEHÄNGTE DECKE
Bei nachträglichem Einbau muss eine Ausnehmung entsprechend der Skizze angefertigt werden.
Gesamtlänge = Behangbreite + 152mm
6
6-8: Der DECKENEINBAUKASTEN wird mit 4
Stück M5 Sicherheitsmuttern auf das
vorgesehene Niveau der abgehängten Decke
montiert. Benutzen Sie dazu den mitgelieferten
Rohrsteckschlüssel.
8
9
GESAMTLÄNGE - 16MM
7
4
7
