Busch-Installationsbus
Technische Daten
Versorgung
Ausgänge
Eingänge
Anschlüsse
Bedien- und Anzeigeelemente
Schutzart
Umgebungstemperaturbereich
Bauform
Abmessungen
Gewicht
Approbation
CE-Zeichen
8 - 76
®
EIB

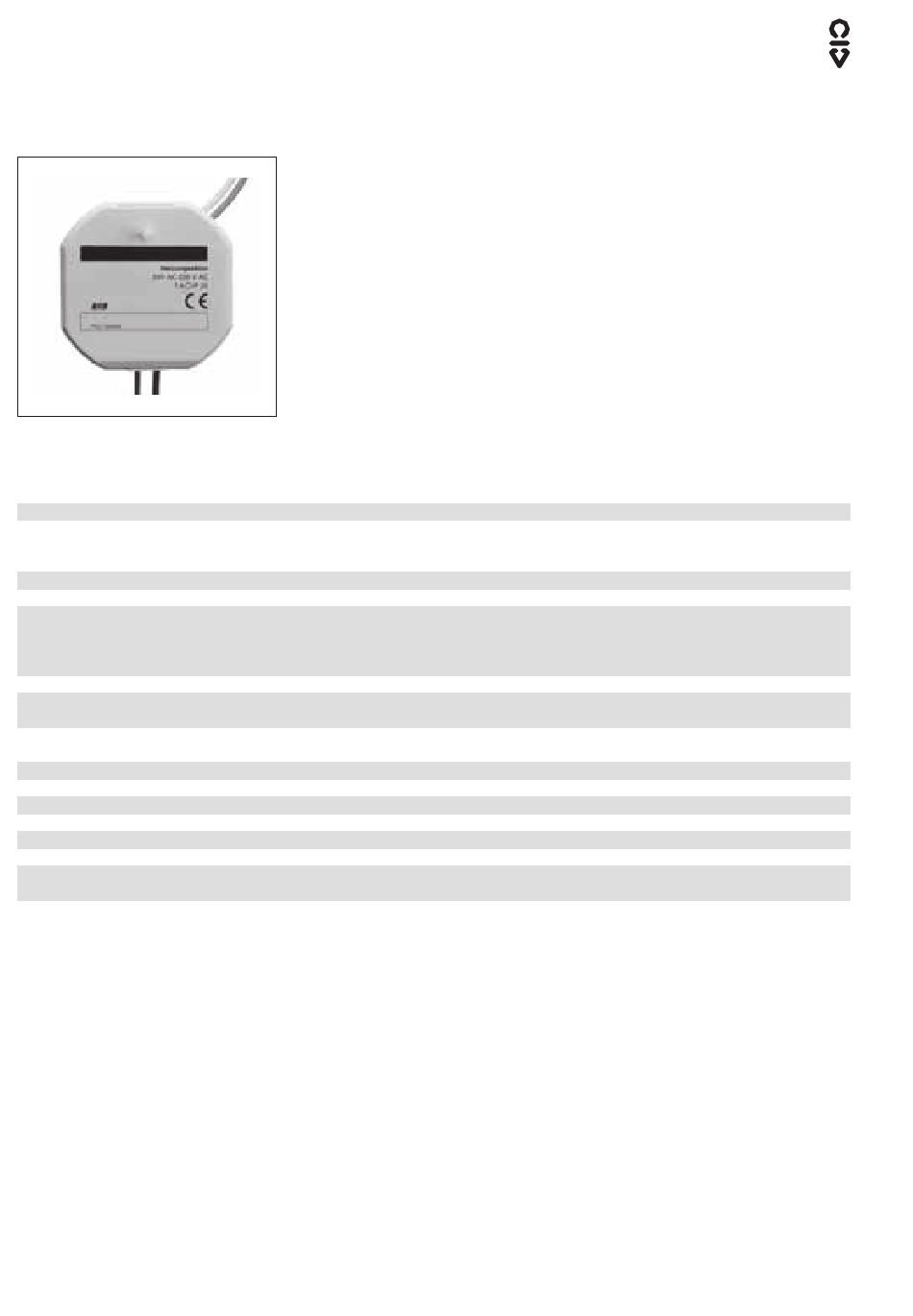

Heizungsaktor, UP
Typ: 6164 U
Beim Heizungsaktor handelt es sich um
ein Unterputzgerät.
Der Anschluss an den Bus erfolgt über
zwei Anschlussleitungen mit Busan-
schlussklemme.
Das Gerät dient zur Ansteuerung von
Heizungssystemen und Kühldecken
über thermoelektrische Stellantriebe.
Der Heizungsaktor verfügt über einen
Ausgang mit einem geräuschlosen
– EIB
– Schaltspannung
– 2 getrennte Eingänge
– feste Anschlussleitungen
– Eingänge
– EIB
– Ausgang
– LED und Taste
– IP 20, EN 60 529
– Betrieb
– UP-Gerät
– 53 x 52 x 24 mm (H x B x T)
– 0,08 kg
– EIB-zertifiziert
– gemäß EMV Richtlinie und
Niederspannungsrichtlinie
„Elektronischen Relais". Der Ausgang
kann bis zu 5 thermoelektrische Stell-
antriebe oder ohmsche Last bis max.
1 A ansteuern.
Zusätzlich stehen zwei Eingänge für
potenzialfreie Kontakte zu Verfügung.
An diese können z. B. Fensterkontakte
oder konventionelle Taster/Schalter an-
geschlossen werden. Die Abfragespan-
nung wird dabei vom Gerät bereitge-
stellt.
24 V DC, erfolgt über die Buslinie
24 V AC ... 230 V AC
max. 5 thermoelektrische Stellantriebe
oder max 1 A ohmsch
für potenzialfreie Kontakte
auf 10 mm abisoliert, verzinnte Enden
3 Leitungen 1 mm
2
;
E1 (weiß) und E2 (grau)
sowie GND (schwarz);
max. Leitungslänge 10 m
über Busanschlussklemme
2 Leitungen 0,56 mm
2
(braun),
200 mm lang
zur Vergabe der
physikalischen Adresse
- 25 °C ... 60 °C
0073-1-6758
Januar 2001
