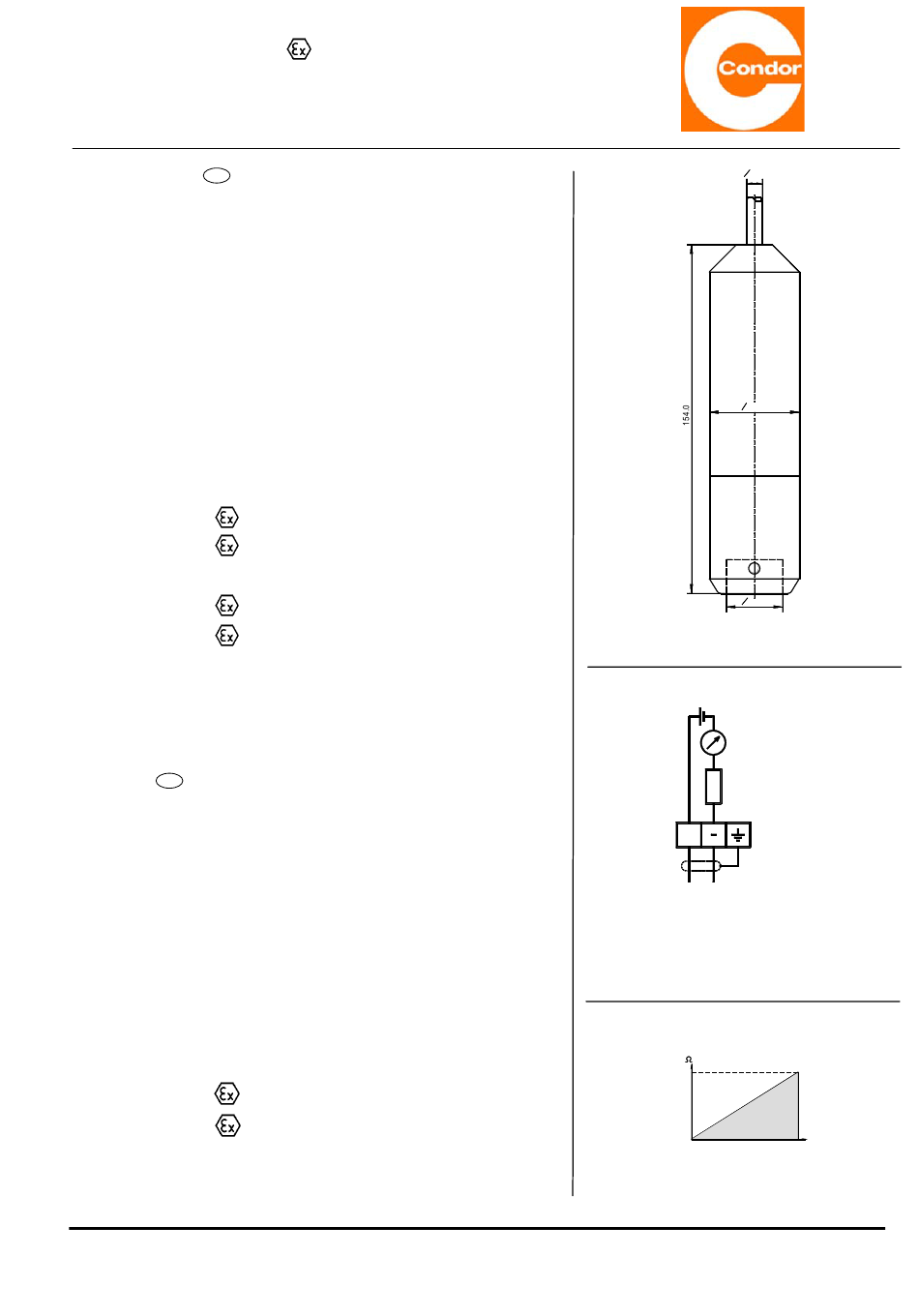

Condor ENS Bedienungsanleitung

ENS / ENS-K / ENS 135
Bedienungsanleitung Tauchsonde
Operating Instructions Level Transmitter
Notice d`utilisation Transmetteur de niveau
D
Sicherheitshinweise
Die Tauchsonde ENS / ENS-K / ENS 135 ist ein hydrostatischer Druckaufnehmer zur
Pegelmessung von Flüssigkeiten. Bei unsachgemäßem Einsatz können Gefahren
von ihm ausgehen, z.B. Produktüberlauf durch falsche Montage bzw. Einstellung.
Das Gerät darf nur von qualifiziertem und autorisiertem Fachpersonal unter
strenger Beachtung dieser Betriebsanleitung, der einschlägigen Normen, der
gesetzlichen Vorschriften und der Zulassungen (je nach Anwendung) eingebaut,
angeschlossen, in Betrieb genommen und gewartet werden.
Für Schäden aus unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch
haftet der Hersteller nicht.
Montage
Die Funktion der Tauchsonde ist nahezu unabhängig von der Einbaulage.
Die Kunststoffkappe dient als Transportschutz des Prozessanschlusses und der
Druckmembran und sollte erst unmittelbar vor dem Einbau entfernt werden. Ein
seitliches Bewegen der Tauchsonde kann zu Messfehlern führen. Installieren Sie
deshalb die Sonde an einer strömungs- und turbulenzfreien Stelle oder verwenden
Sie ein Führungsrohr.
Das Kabelende muss in einem trockenen Raum oder in einem geeigneten Klemmen-
®
gehäuse mit GORE-TEX Filter enden.
Einsatzbedingungen
Umgebungstemperatur:
Lagertemperatur:
Mediumtemperatur:
Ui ≤ 30 V, Ii ≤ 300 mA, Pi ≤ 850 mW
Bei Tauchsonden mit Leitungslänge bis 150 m:
max. innere Kapazität Ci=18,3nF, max. innere Induktivität Li=254µH
Das Kabel ist fest zu verlegen.
GB
Safety notes
The level transmitter ENS / ENS-K / ENS 135 is a hydrostatic pressure sensor for
measuring the level of liquids. If used incorrectly, application related dangers may
arise, e.g. product overflow through incorrect plant or adjustment. The transmitter
must be installed, connected, commissioned, operated and maintained by qualified
and authorised personnel only, under strict observance of these operating
instructions, relevant national standards legal requirements, and where appropriate,
the product certification.
The manufacturer shall not accept any liability for damage arising from inproper use
or if the device is used for purposes for which it was not intended.
Installation
The function of the transmitter is nearly independent of its orientation. The protective
cap is only to protect the process connection and pressure diaphragm during
transport and should be removed just before installation of transmitter. A sideways
movement of the cable probe can lead to measuring errors. Therefore install the
probe at a point free from flow and turbulence, or use a guide tube. The cable must
end an a dry room or in a proper terminal housing with GORE-TEX
Operating Conditions
Ambient temperature:
Storage temperature:
Technische Änderungen vorbehalten / subject to change without prior notice / sous réserve des modifications sans préavis
Condor Systems GmbH • Warendorfer Str. 47-51 • D-59320 Ennigerloh • Germany
Fax +49 2587 - 895 - 99 • http://www.condor-systemtechnik.de • Email: info@condor-systemtechnik.de
II 1G EEx ia IIC T4: -20...+70 °C
II 1G EEx ia IIC T6: -20...+50 °C
-40...85 °C
II 1G EEx ia IIC T4: -20...+70 °C
II 1G EEx ia IIC T6: -20...+50 °C
II 1G EEx ia IIC T4: -20...+70 °C
II 1G EEx ia IIC T6: -20...+50 °C
-40...+85 °C
rt =
sw =
gn/ge = grün/gelb; green/yellow; vert/jaune
®
filter.
O 7.4
O 40.0
O 25.0
ENS
U = 12...30V DC
4...20 mA
R
L
+
gn/ge
rt sw
rot; red; rouge,
schwarz; black; noir;
Bürde / Load / Decharge
R /
B
900
12V 30V
• Tel. +49 2587 - 895 - 00
12.06
