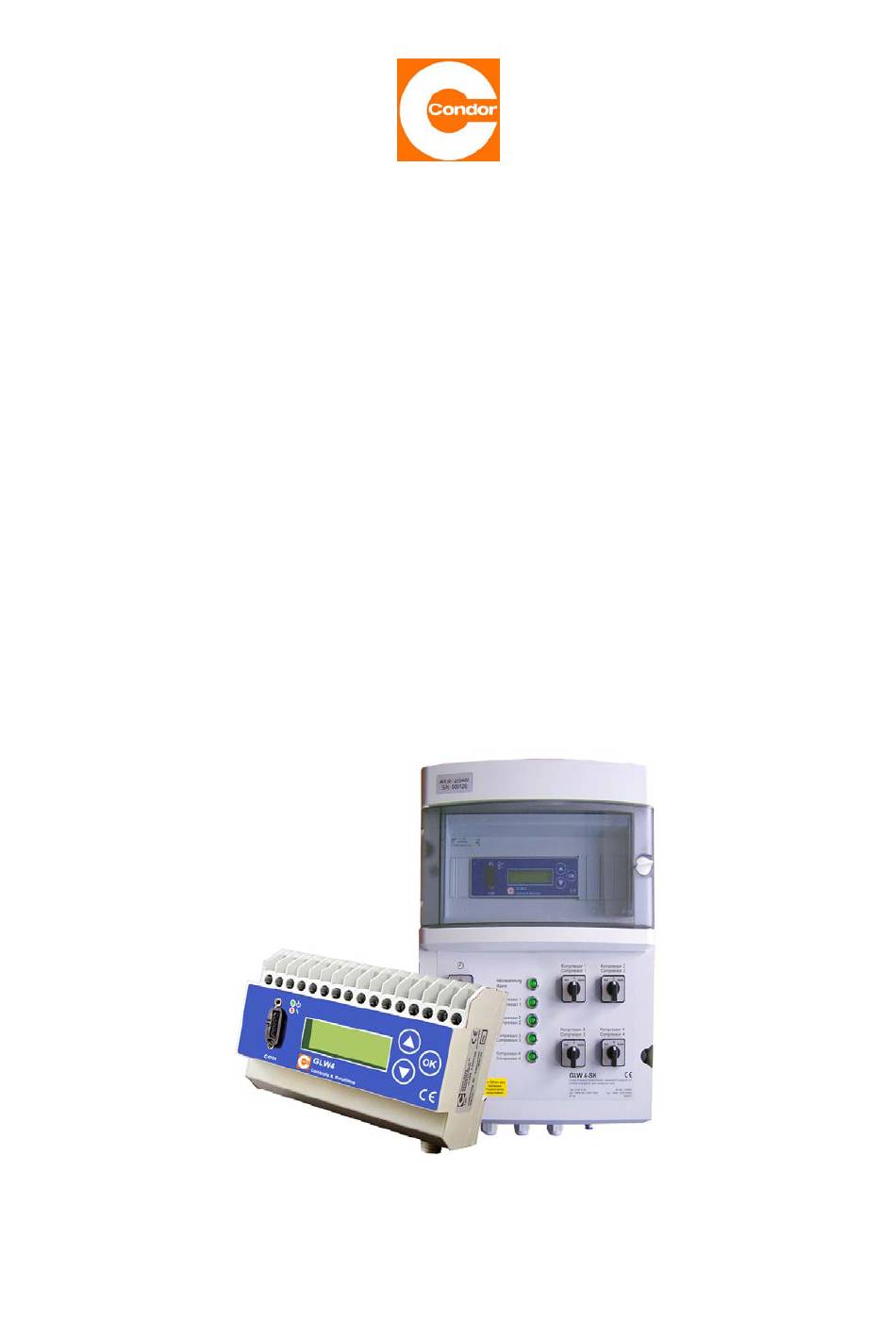

- Seite 1 Bedienungsanleitung Condor Grundlastwechselschaltung GLW 4, GLW 4 -S und GLW 4-S kompl.
- Seite 2 Grundlastwechselschaltung GLW 4 GLW 4 ohne verdrahtetes Gehäuse GLW 4 –S GLW 4 im Kunststoffgehäuse, (Maße: 420 x 300 x 170 mm) auf Hutschiene, fertig verdrahtet mit internen Reihenklemmen und Verdrahtungsplan. GLW 4-S kompl. GLW 4 im Kunststoffgehäuse, (Maße: 420 x 300 x 170 mm) auf Hutschiene, fertig verdrahtet mit internen Reihenklemmen und Verdrahtungsplan.
-
Seite 3: Inhaltsverzeichnis
Menü: Profil 1 bis max. Profil 6 Einschaltverzögerung Auslieferzustand Kurzanleitung, für die Anwendung 230V-AC Klemmenbelegung 10 PC-Schnittstelle 11 Technische Daten 12 Konformität 13 Anschlussplan GLW 4 14 Anschlussplan GLW 4-S 15 Anschlussplan GLW 4-SK 16 Programmierbeispiel, Seite 1 16.1Programmbeispiel, Seite 2 www.condor-cpc.com Seite 3... -
Seite 4: Einleitung
übergeordnete Grundlastwechselschaltung zur Regelung einzusetzten. Diese Regelung wurde bereits seit vielen Jahren durch die CONDOR-Type GLW 16 realisiert und seit Juni 2004 ist die GLW 4 (mit vielen erweiterten Funktionen, wie Schaltuhr, Kugelhahn, Grundlast/Lastwechsel uvm.) auf dem Markt. Seit 2005... -
Seite 5: Zur Beachtung
(siehe EN 50 110-1). Sofern nicht alle Informationen und Anweisungen in dieser Betriebsanleitung gefunden werden, fragen Sie beim Hersteller, der Condor Pressure Control GmbH (Anschrift s. Seite 2) nach. Bei Mißachtung der Betriebsanleitung übernimmt die Condor Pressure Control GmbH keine Verantwortung. -
Seite 6: Weitere Vorteile
Nach Ablauf einer einstellbaren Wartezeit wird der nächste Kompressor - wenn gewünscht - auch ohne Erreichen seiner Einschaltschwelle zugeschaltet. • Die Funktion „Fernfreigabeeingang“ schaltet die GLW 4, z. B. bei einer Wartungsabschaltung, bei Erreichen der nächsten Abschaltschwelle geregelt ab. •... -
Seite 7: Verfahren Zur Druckerfassung
Sobald dann wieder Spannung am I 51 (GLW 4-S und GLW 4-SK: X2-4) angelegt wird, arbeitet die GLW 4 weiter. Bei dieser Funktion bleiben alle Zeiten erhalten und laufen nach der Wiedereinschaltung weiter. An die Klemme I 52/ I 62 (GLW 4-S und GLW 4-SK: N) muss das entspr. Bezugspotential (in der Regel der N-Leiter) angelegt sein. -
Seite 8: Schaltuhr Überbrücken (I 61, I62)
Wochendabschaltung ansteuern ( Kompressoren sind abgeschaltet). Dadurch können die Energiekosten, verursacht durch Undichtigkeiten des Druckluftnetzes, verringert werden. 4.8 Externe Druckmessung (GLW 4: p+ / p-; GLW 4-S und GLW 4-SK: X2-10 und 11) Sobald man unter allg. Einstellungen die Druckmessung auf „extern“ programmiert, ist der interne Druckumformer abgeschaltet und der extern angeschlossene Druckumformer (Zweileitertechnik, 4-20mA) gibt den Druckluftmeßwert an. -
Seite 9: Erste Schritte
Grundlastwechselschaltung GLW 4 Bei Betätigung der OK-Taste werden (wenn vorhanden) die aufgetretenen Fehler und der Gerätestatus in Klartext angezeigt. Durch Betätigen einer der Pfeiltasten bewegt man sich durch das Hauptmenü. Mit einer Betätigung der OK- Taste gelangt man ins entsprechende Untermenü, und mit den Pfeiltasten kann man sich im ausgewählten Menü... -
Seite 10: Hauptmenü
5.3 Hauptmenü Durch Betätigen der Pfeiltasten bewegt man sich im Hauptmenü. Sobald die OK-Taste gedrückt wird, gelangt man in das ausgewählte Untermenü oder bestätigt die ausgewählte Einstellung. 5.3.1 Menü: Hauptmenü Fehler löschen; GLW 4 Status Hauptmenü Netzeinschaltzeit, Betriebsstunden, Betriebsstunden Störungsanzahl, Schaltanzahl Hauptmenü... -
Seite 11: Betriebsstunden
Profil ohne Schaltuhr abgearbeitet. Sobald die Betriebsspannung (in der Regel 230V-AC) angeschlossene wird, schaltet die GLW 4 ab. 5.5.3 Allg. Einstellungen: Alarmdruck, Alarmzeit, Alarmrelais Unter Alarmdruck wird das Alarmniveau festgelegt, wie lange der Alarm andauert und ob auch das potenzialfreie Alarmrelais aktiv ist. -
Seite 12: Menü: Allgemeine Einstellungen
Im Schaltuhrprogramm besteht eine feste Tagesaufteilung einer kplt. Woche. Durch Programmieren der gewünschten Zeiten und dem Zuordnen der gewünschten Profile arbeitet die GLW 4 nur noch nach den Schaltuhrvorgaben. Endzeit und Startzeit des Folgezeitraumes sind immer gleich. Die Startzeit im Folgemenü wird automatisch vorgegeben. -
Seite 13: Menü: Schaltuhrprogramm
Grundlastwechselschaltung GLW 4 5.6.1 Menü: Schaltuhrprogramm Zurück zum Hauptmenü Schaltuhrprogramm Zeiteinstellung und Logik: Mo – Fr. Tag Aus, Profil 1 – 6 06:00 – 17:00 Hinweis: Die Zeiten im Folgemenü werden automatisch Profil 1 vergeben! Schaltuhrprogramm Zeiteinstellung und Logik: Mo – Fr. Nacht Aus, Profil 1 –... -
Seite 14: Profilauswahl
Grundlastwechselschaltung GLW 4 5.7 Profilauswahl Im Menü „Profilauswahl“ werden die einzelnen Kompressordaten in das gewünschte Profil programmiert. Es können bis zu 6 verschiedene Profile programmiert werden. Bei der Betriebsart unterscheidet man zwischen GRUNDLAST (Kompressor nimmt nicht am Lastwechsel teil.), LASTWECHSEL (Kompressor nimmt am Lastwechsel teil) und AUS (kein Kompressor angeschlossen oder abgeschaltet). -
Seite 15: Menü: Profil 1 Bis Max. Profil
Grundlastwechselschaltung GLW 4 5.7.4 Menü: Profil 1 bis max. Profil 6 Zurück zum Hauptmenü Profil 1 Einstellung Profil 1, Kompressor 1: Kompressor 1 Lastwechsel oder Grundlast oder Aus Betriebsart: Grundlast Profil 1 Einstellung Profil 1, Kompressor 2: Kompressor 2 Lastwechsel oder Grundlast oder Aus... -
Seite 16: Einschaltverzögerung
P+ /p- Anschluss ext. Druckumformer (Zweidrahttechnik) 10 PC-Schnittstelle Die Type GLW 4 verfügt über eine V24 Schnittstelle, die eine PC-Programmierung der Einstellwerte uvm. ermöglicht. Die Schnittstelle ist mit einer Schutzkappe ausgestattet. Diese Funktion ist in der Softwareversion V1.01 noch nicht aktiv. -
Seite 17: Technische Daten
Grundlastwechselschaltung GLW 4 11 Technische Daten Die GLW 4 ist eine Kompressorsteuerung mit integriertem Relativdruckumformer (Steckanschluss für die Druckluftschlauchzuleitung) für die Montage auf der Hutschiene, 6 Optokopplereingänge, 5 potenzialfreie Wechsler, ein analoger Eingang (Zweidrahttechnik, 4 bis 20 mA) für eine externe Druckmessung, ein graphisches LCD-Display, Drei-Tastenbedienung und eine V24 Schnittstelle (noch ohne Funktion). -
Seite 18: Anschlussplan Glw
Grundlastwechselschaltung GLW 4 13 Anschlussplan GLW 4 ACHTUNG! Beim Eingang Kompressor 1 Anschluß der GLW 4 sind insbesondere die Eingang Kompressor 2 Technischen Daten in Kapitel 10 zu beachten Eingang Kompressor 3 Eingang Kompressor 4 Eingang: Fernfreigabe Eingang: Schaltuhr überbrücken... -
Seite 19: Anschlussplan Glw 4-S
Grundlastwechselschaltung GLW 4 14 Anschlussplan GLW 4-S Seite 19... -
Seite 20: Anschlussplan Glw 4-Sk
Grundlastwechselschaltung GLW 4 15 Anschlussplan GLW 4-SK BETRIEB Kompressor 4 Kompressor 3 Kompressor 2 Eingang Kompressor 4 Eingang Kompressor 3 Kompressor 1 Eingang Kompressor 2 Eingang Kompressor 1 Schaltuhr überbrückt Netz Eingang Fernfreigabe Reihenklemme X2 Anschluss Externer Druckumformer Ausgang Alarmrelais... -
Seite 21: Programmierbeispiel, Seite
Alle Menüs können angesehen werden. Zur Änderung eines Parameters ist die Eingabe eines Passwortes erforderlich. Erfolgt Profil 6 für ca. 90 sec keine weitere Eingabe, springt die GLW 4 in die Überwachungszeit Hauptanzeige zurück und die Gültigkeit des Passwortes erlischt 999sec S t ö... -
Seite 22: Programmbeispiel, Seite
Grundlastwechselschaltung GLW 4 16.1 Programmierbeispiel, Seite 2 s. Pos 13 s. Pos 13 Hauptmenü Hauptmenü Hauptmenü Profilauswahl Profilauswahl Schaltuhrprogramm Profil 1 Profil 1 Schaltuhrprogramm Profil 6 Profil 1 Mo – Fr. Tag Kompressor 1 Kompressor 1 06:00 – 17:00 Betriebsart:...
