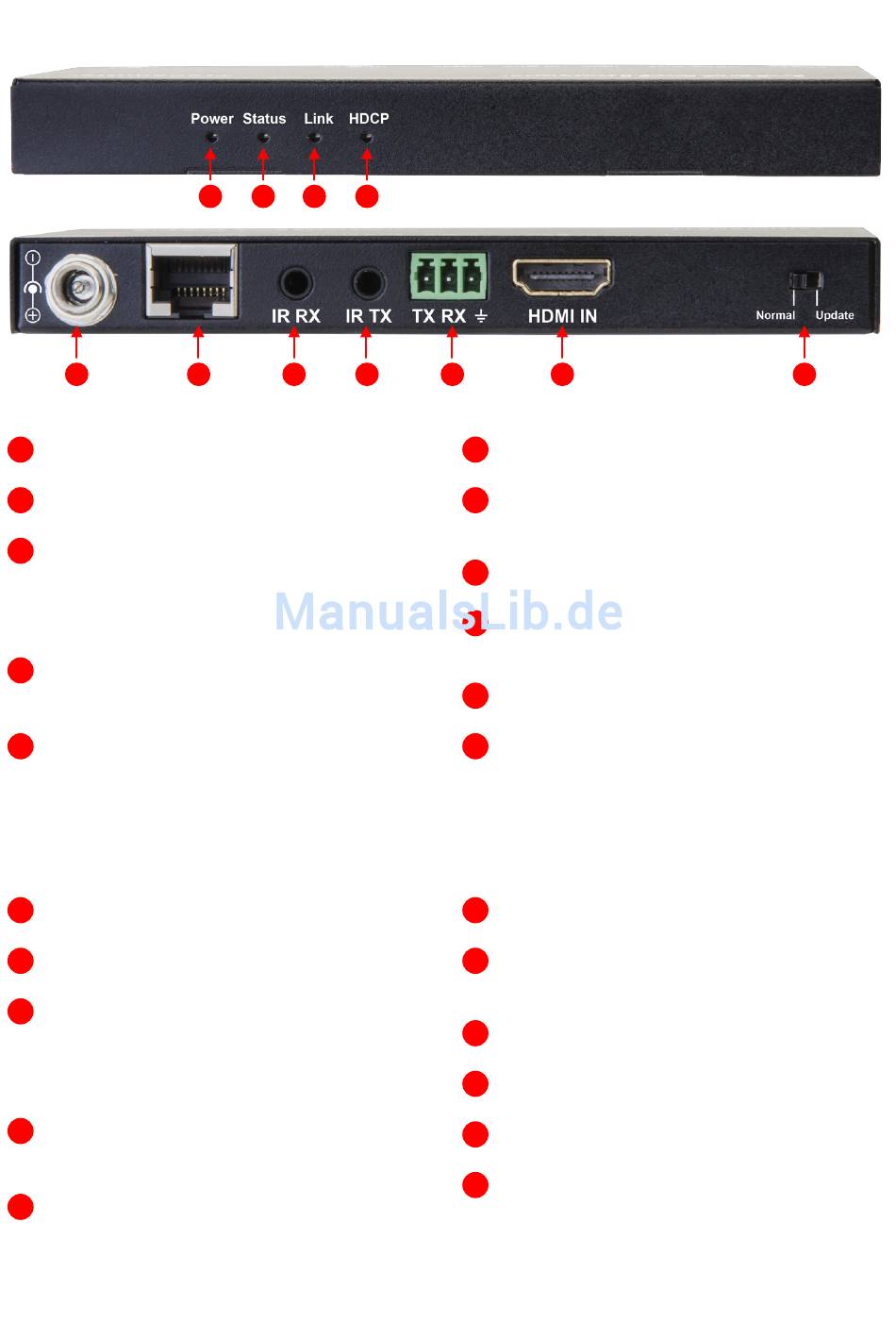

Transmitter Beschreibung
5
1
Power:
An: Der Transmitter ist eingeschaltet.
Status:
2
Blinkt: Der Transmitter arbeitet korrekt.
3
Link:
An: Transmitter und Receiver sind miteinander
verbunden.
Aus/Blinkt: Transmitter und Receiver sind nicht
miteinander verbunden.
4
HDCP:
An: Ein HDCP Video wird übertragen.
Blinkt: Ein Nicht-HDCP-Video wird übertragen.
Power:
5
Hohlstecker-Anschluss für Steckernetzteil:
Es müssen entweder Transsceiver oder Receiver
mit einem Netzteil versorgt werden (POE).
1
Power:
On: Transmitter is powered on.
Status:
2
Blinking: Transmitter works properly.
Link:
3
On: Transmitter and receiver are linked to each
other.
Off/Blinking: Transmitter and receiver are not
linked to each other.
4
HDCP:
On: HDCP video is being transmitted.
Blinking: Non-HDCP video is being transmitted.
Power:
5
Connects to a power supply. If transmitter is
connected to a power supply, receiver is adapter
free.
- Transmitter specification
1
2
3
4
6
7
8
9
10
6
HDBT OUT:
Verbindung zum Receiver mit einem CatX Kabel.
IR IN:
7
Anschluss für den mitgelieferten IR Empfänger
(30 KHz - 50 KHz).
IR OUT:
8
Anschluss für den mitgelieferten IR Sender.
9
RS232:
Firmwareupdate oder zur RS232 weiterleitung
an den Empfänger.
HDMI IN:
10
Anschluss der HDMI Quelle.
Mode:
11
Normal: RS232 Signale werden an den
Empfänger übertragen.
Update: Der Transmitter kann mit neuer
Firmware bespielt werden (RS232 Signale
werden nicht an den Empfänger übertragen.
6
HDBT OUT:
Connects to the receiver via a CatXcable.
IR IN:
7
Connects to the supplied IR receiver
(30 KHz - 50 KHz).
IR OUT:
8
Connects to the supplied IR emitter.
9
RS232:
Update firmware orpass-through.
HDMI IN:
10
Connects to HDMI source devices.
Mode:
11
Normal: RS232 signals can be transmitted.
Transmitter cannot be updated.
Update: RS232 signals cannot be transmitted.
Transmitter can be updated.
11
5
