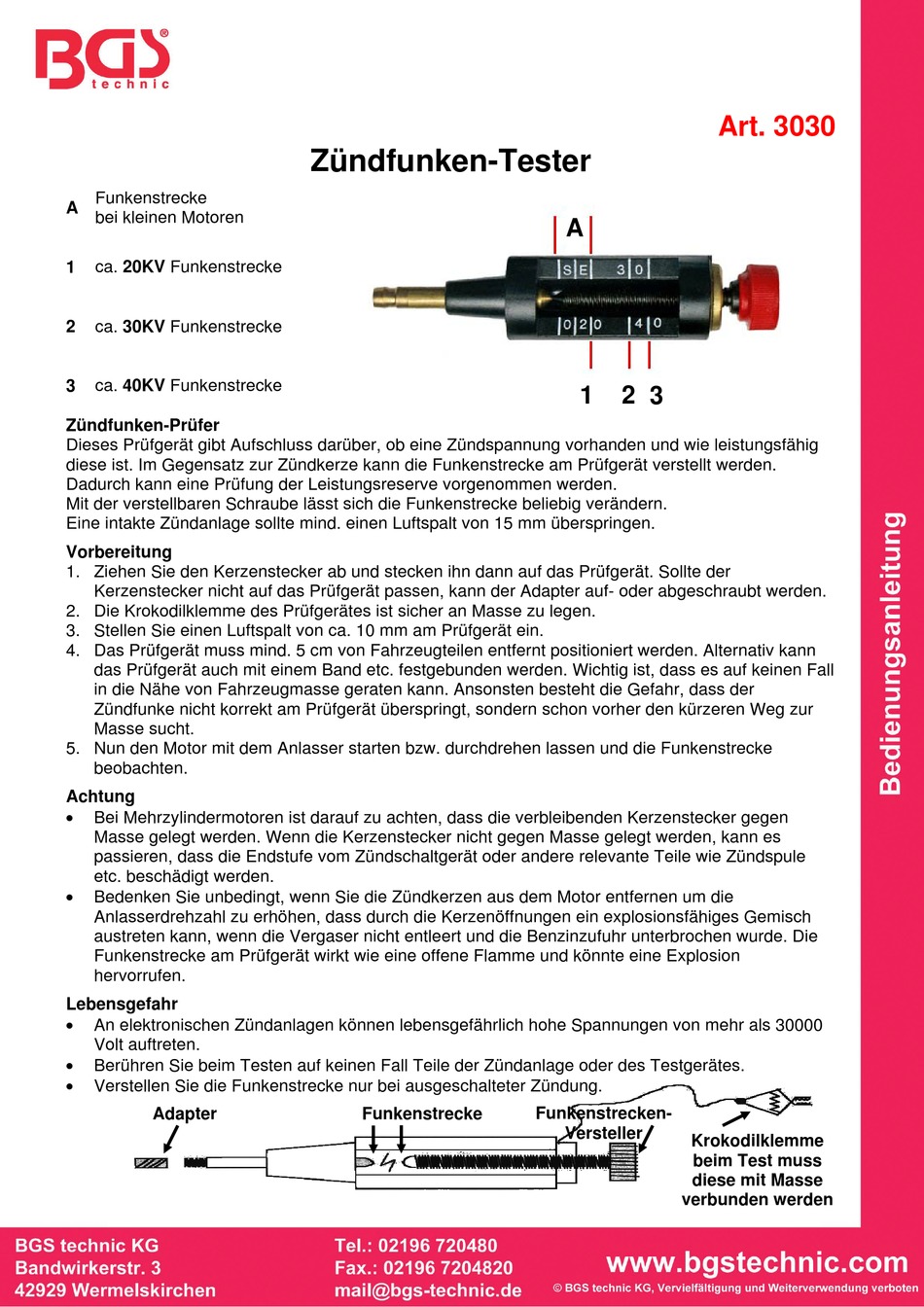

Funkenstrecke
A
bei kleinen Motoren
1 ca. 20KV Funkenstrecke
2 ca. 30KV Funkenstrecke
3 ca. 40KV Funkenstrecke

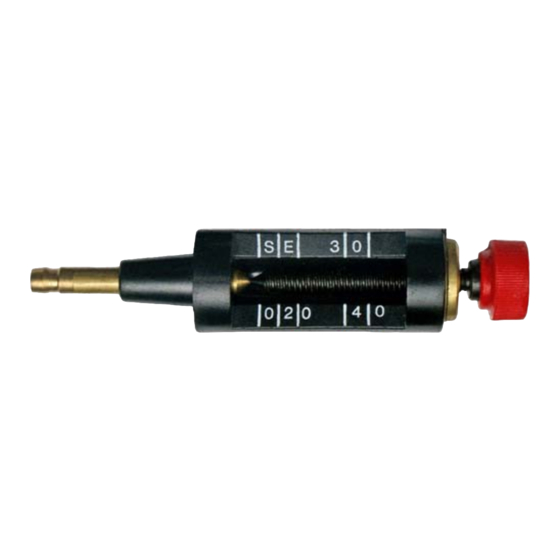

Zündfunken-Prüfer
Dieses Prüfgerät gibt Aufschluss darüber, ob eine Zündspannung vorhanden und wie leistungsfähig
diese ist. Im Gegensatz zur Zündkerze kann die Funkenstrecke am Prüfgerät verstellt werden.
Dadurch kann eine Prüfung der Leistungsreserve vorgenommen werden.
Mit der verstellbaren Schraube lässt sich die Funkenstrecke beliebig verändern.
Eine intakte Zündanlage sollte mind. einen Luftspalt von 15 mm überspringen.
Vorbereitung
1. Ziehen Sie den Kerzenstecker ab und stecken ihn dann auf das Prüfgerät. Sollte der
Kerzenstecker nicht auf das Prüfgerät passen, kann der Adapter auf- oder abgeschraubt werden.
2. Die Krokodilklemme des Prüfgerätes ist sicher an Masse zu legen.
3. Stellen Sie einen Luftspalt von ca. 10 mm am Prüfgerät ein.
4. Das Prüfgerät muss mind. 5 cm von Fahrzeugteilen entfernt positioniert werden. Alternativ kann
das Prüfgerät auch mit einem Band etc. festgebunden werden. Wichtig ist, dass es auf keinen Fall
in die Nähe von Fahrzeugmasse geraten kann. Ansonsten besteht die Gefahr, dass der
Zündfunke nicht korrekt am Prüfgerät überspringt, sondern schon vorher den kürzeren Weg zur
Masse sucht.
5. Nun den Motor mit dem Anlasser starten bzw. durchdrehen lassen und die Funkenstrecke
beobachten.
Achtung

Bei Mehrzylindermotoren ist darauf zu achten, dass die verbleibenden Kerzenstecker gegen
Masse gelegt werden. Wenn die Kerzenstecker nicht gegen Masse gelegt werden, kann es
passieren, dass die Endstufe vom Zündschaltgerät oder andere relevante Teile wie Zündspule
etc. beschädigt werden.

Bedenken Sie unbedingt, wenn Sie die Zündkerzen aus dem Motor entfernen um die
Anlasserdrehzahl zu erhöhen, dass durch die Kerzenöffnungen ein explosionsfähiges Gemisch
austreten kann, wenn die Vergaser nicht entleert und die Benzinzufuhr unterbrochen wurde. Die
Funkenstrecke am Prüfgerät wirkt wie eine offene Flamme und könnte eine Explosion
hervorrufen.
Lebensgefahr

An elektronischen Zündanlagen können lebensgefährlich hohe Spannungen von mehr als 30000
Volt auftreten.

Berühren Sie beim Testen auf keinen Fall Teile der Zündanlage oder des Testgerätes.

Verstellen Sie die Funkenstrecke nur bei ausgeschalteter Zündung.
Adapter
Zündfunken-Tester
Funkenstrecke
A
1 2 3
Funkenstrecken-
Versteller
Krokodilklemme
beim Test muss
diese mit Masse
verbunden werden
Art. 3030
