Tauro® 8 / 25 / 83

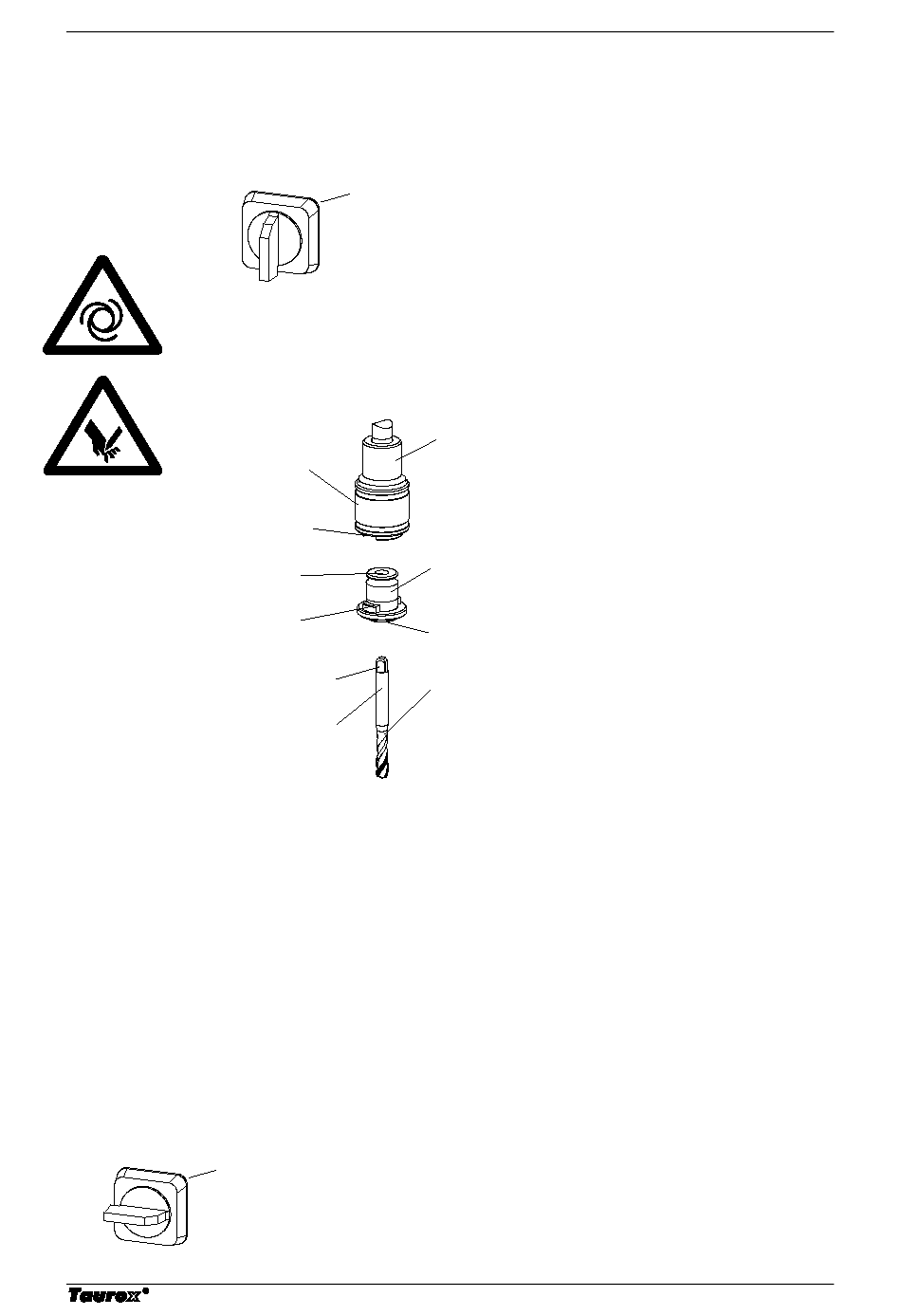

3.4.3 Werkzeug wechseln

1. Schalten Sie den Motorschalter (2.3) auf Stellung Stop.
Meldung „Stop Motorschalter! Stop" erscheint im Display.
Warnung: Der Motorschalter (2.3) muss beim Werkzeugwechsel auf Stop
stehen, da die Antriebsspindel loslaufen kann.
Warnung: Werkzeuge sind scharf und können Verletzungen verursachen.
Abb.: 3.13
2. Werkzeug (C) ausspannen
Halten Sie den Schnellwechseleinsatz (B) mit einer Hand fest und ziehen Sie die
•
Druckhaube (A1) nach oben. Der Schellwechseleinsatz wird dadurch gelöst.
Drücken Sie die Spannhülse (B1) am Schnellwechseleinsatz (B) zurück und
•
entnehmen Sie das Gewindewerkzeug (C).
3. Werkzeug (C) einsetzen
Führen Sie das Gewindewerkzeug (C) in den Schnellwechseleinsatz (B) ein.
•
Der Vierkant (C1) des Gewindewerkzeuges muss in den Vierkant (B2) des
Schellwechseleinsatzes (B) einrasten.
Stecken Sie den Schnellwechseleinsatz (B) in das Schnellwechselfutter (A).
•
Die Nase (B3) muss in der Nut (A2) einrasten. Dabei rutscht die Druckhaube (A1)
nach unten und spannt den Schnellwechseleinsatz (B).
4. Schalten Sie den Motorschalter (2.3) wieder auf Stellung RUN.
2.3
RUN
STOP
2.3
A1
A2
B2
B3
C1
C2
A
B
B1
C
Betriebsanleitung
27
