Tauro® 8 / 25 / 83

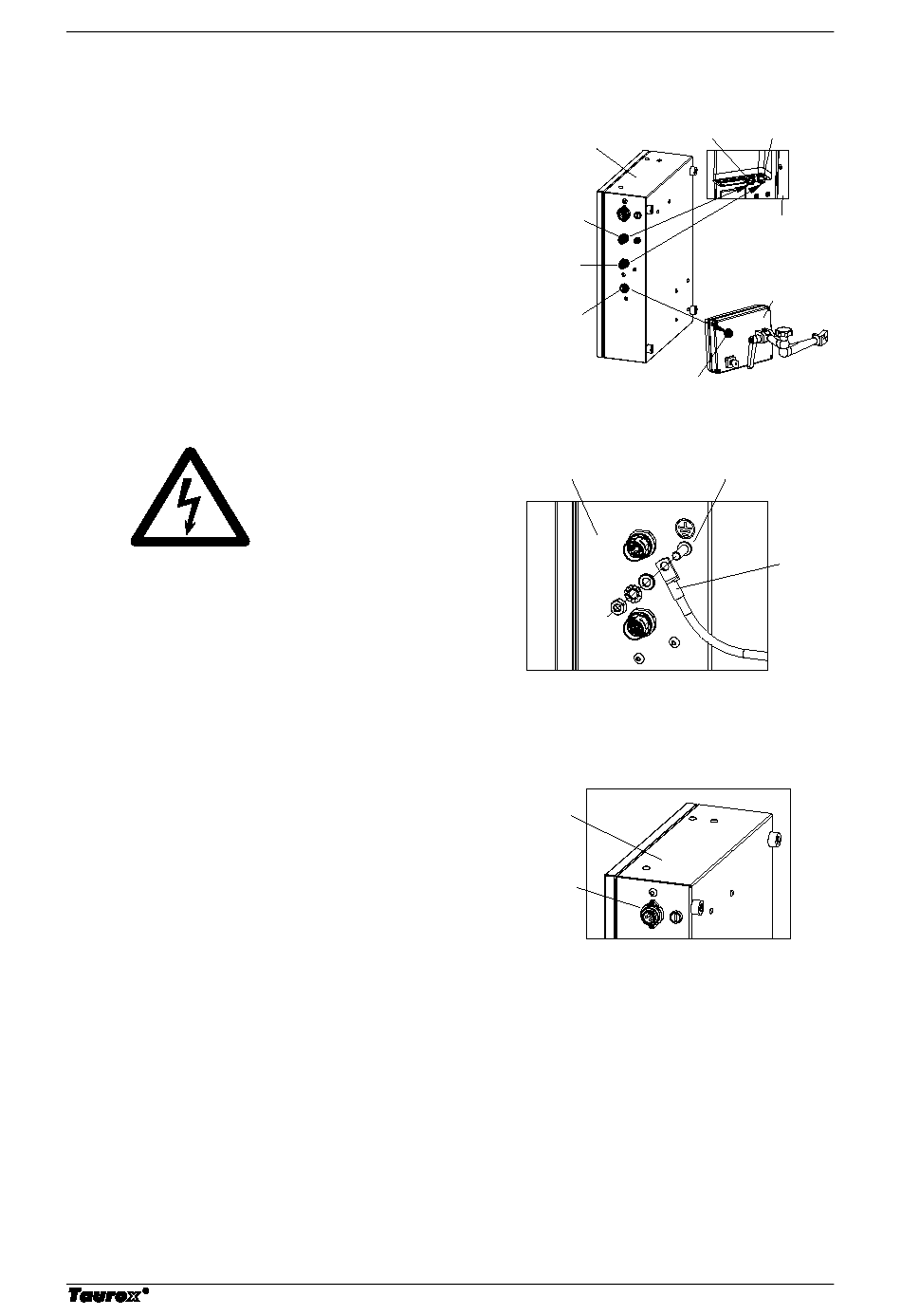

3.3 Elektrische Installation
Verbinden Sie den Motorleistungsstecker
•
X161 der Steuereinheit (1)
mit dem Motorleistungskabel SE-AE (4 polig)
mit dem Motorleistungsstecker X361 der
Antriebseinheit (3).
Verbinden Sie den Datenstecker AE X162
•
der Steuereinheit (1)
mit der Datenleitung SE-AE (17 polig) mit
dem Datenstecker AE X362 der
Antriebseinheit (3).
Verbinden Sie den Datenstecker BE X163
•
der Steuereinheit (1)
mit der Datenleitung SE-BE (7 polig) mit
dem Datenstecker BE X363 der
Antriebseinheit (3).
Die Gewindebearbeitungsmaschine hat einen
•
Ableitstrom größer als 3,5mA.
Zur Vermeidung von elektrischer
Störaussendung und Stromschlägen ist die
Verlegung eines zweiten Schutzleiters
notwendig. (siehe Kapitel: „Gehäuseerdung"
Verbinden Sie den Bolzen M6 der
•
Gehäuseerdung X164 der Steuereinheit (1)
mit einem Schutzleiter (mindestens 10mm²,
Leitungslänge 2m) mit einer Erdverbindung.
Verbinden Sie die Netzleitung mit dem
•
Stecker X160 der Steuereinheit (1)
•
Die Schutzkontaktstecker der Netzleitung
nicht einstecken! (siehe Kapitel:
„Inbetriebnahme")
X361 X362
1
X161
X162
X163
X261
Abb.: 3.6
1
Abb.: 3.7
1
X160
Abb.: 3.8
Betriebsanleitung
3
2
X164
A
23
