Anschlüsse
3
1 2

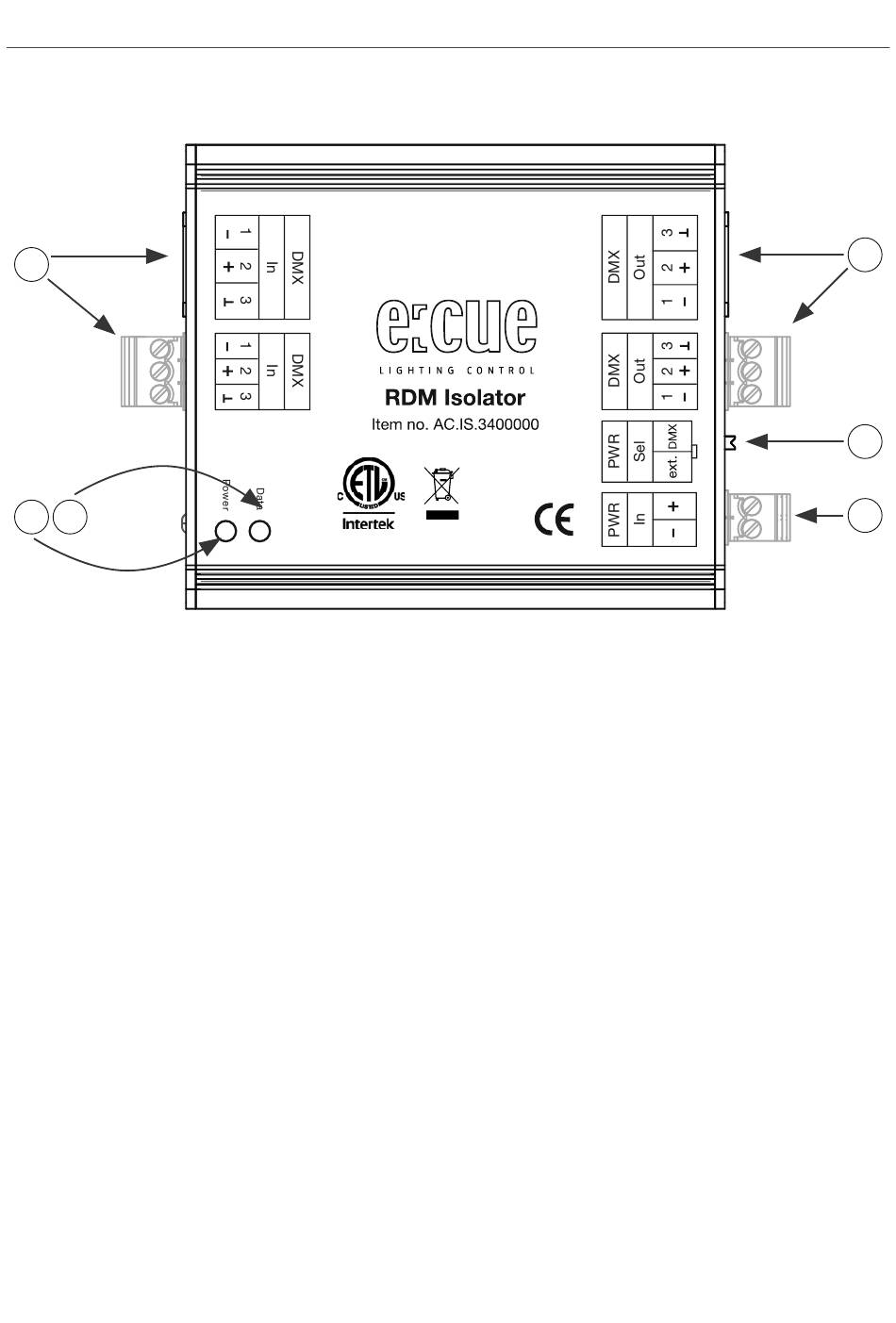

1. Betriebs-LED: Zeigt ein betriebsbereites Gerät an.
2. Data-LED: Datenempfang:
Leuchtend: gültiges DMX/epix-Signal oder RDM-Anfrage
empfangen
Blinkend: gültige RDM-Antwort empfangen
3. Daten-Eingang: RJ45 (Traxon Pinbelegung)
oder Schraubklemmen
4. Data-Ausgang: RJ45 (Traxon Pinbelegung)
oder Schraubklemmen
RDM-Schnittstelle mit Vorspannung
Stromversorgung auf Pins 5 (24 V) und 3 (Masse)
5. Stromversorgungs-Auswahl:
„DMX" für Traxon e:cue Phantom-Stromversorgung
oder „ext." für Betrieb mit externem Netzteil
6. Netzteil-Eingang: Eingang für 9 .. 48 V=,
mindestens 1 W Leistung
14
Power input: 9 ... 48 V DC
Power max: 1 W, 120 mA
T a : 0 ... 50 °C
Made in Germany
4000805
www.traxontechnologies.com
