Montage und Installation
nach IEC 61158 herstellen.
Alle Anschlussklemmen des Systems – auch die Klemmen für die Wicklungsdrähte am Impuls-
!
Transformator – auf festen Sitz prüfen.
7. Überprüfung der Verkabelung entsprechend den gültigen nationalen und internationalen Installations- und
Errichtungsbestimmungen.

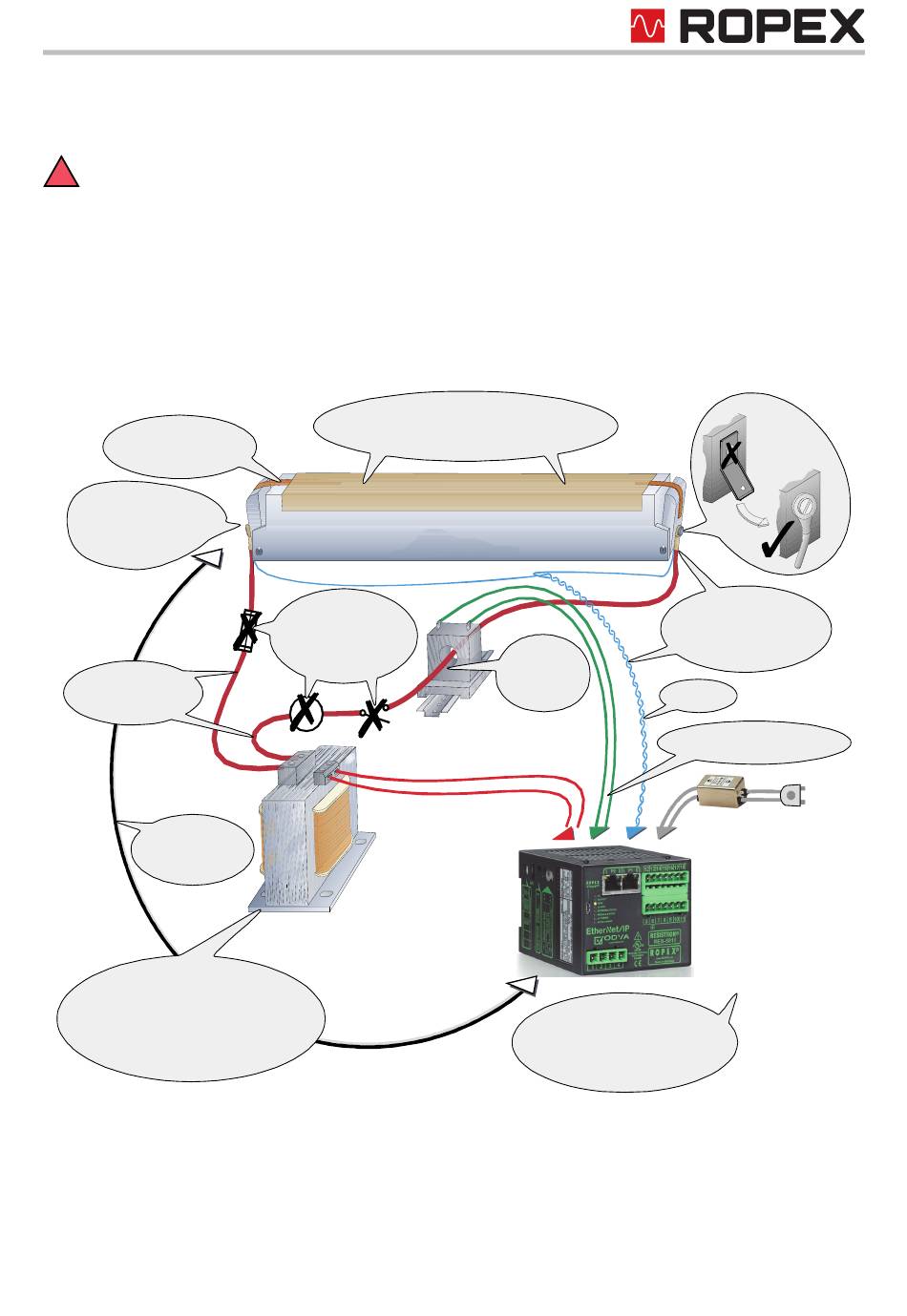

6.2

Installationshinweise

Beispielhafte Darstellung
Heizleiterenden
verkupfern
Grundkörper
aus Aluminium,
KEIN Stahl !
ausreichender
Kabelquerschnitt
U (sekundär)
2
große
Leitungslängen
vermeiden
Trafo richtig dimensionieren
- Sekundärspannung
- Leistung
- Einschaltdauer
Version 1
Heizleiter mit geeignetem
Temperaturkoeffizienten verwenden
Heizleiter R= f (T)
zusätzlichen
Widerstände im
F
Sekundärkreis
vermeiden
A
U (primär)
1
Impuls-
Transformator
Zahl der
Windungen
beachten!
Stromwandler
PEX-W4 / W5
Bei mehreren Reglern
auf einer Hutschiene
sind 20 mm Abstand
einzuhalten
RES-5006
keine
Steck-
Anschlüsse
Messleitung U
R
direkt am Spannkopf
anschließen
verdrillen
Messleitung Strom I R
Netz
Netzfilter
LF-xxxxx
Seite 9
