Konig & Meyer 19780 Bedienungsanleitung

19780 Neigbarer Stativadapter
- Halterung zur Befestigung von Lautsprechern und Tonsäulen,
- die NICHT über ein Flanschbuchse verfügen. Passend für:
- - Stative mit Auszügen ø35 mm
- - (z.B. K&M-Stative 21435/36/37/38/50/55/60/94)
- - Wandhalterungen mit Bolzen ø35 mm (K&M 24100/40/50)
- Flexibel einstellbar: Neigung von 0 - 30° / Richtung: stufenlos 360°
- bequeme und sichere Montage
- Traglast max.15 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und
beachten Sie sorgfältig diese Anleitung. Sie informiert Sie über alle wichtigen Schritte
bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch
aufzubewahren.
SICHERHEITSHINWEISE
- Traglast: Lautsprecher bis max.15 kg Gewicht
- Das verwendete Stativ bzw. der Wandhalter muss in der Lage sein, den
- Neigbaren Stativadapter 19780 + Lautsprecher sicher zu tragen. Dies gilt:
- a. für die TRAGKRAFT des Stativs bzw. der Wandhalterung sowie
- b. für die STANDFESTIGKEIT des Stativs.
- b. Ein Maß für die Standfestigkeit ist der Widerstand gegen Seitenkräfte, wie sie
- b. z.B. durch -Wind, -Stöße oder schiefen Untergrund entstehen. Hinzu kommt
- b. beim 19780 bauartbedingt der außermittige Schwerpunkt der Traglast.
- b. Zur Prüfung der Standfestigkeit empfehlen wir die Durchführung des in der
- b. DIN 56950 beschriebenen Kipptestes auf einer um 5° geneigten Ebene.
- b. HINWEIS: Dessen ungeachtet muss das Stativ stets auf einen geeigneten,
- b. HINWEIS: d.h. tragfähigen und ebenen Untergrund aufgestellt werden.
- Vor und nach Gebrauch ist eine Sichtprüfung der Installation
- (19780 + Stativ/Wandhalterung + Lautsprecher) vorzunehmen;
- schadhafte Teile dürfen nicht mehr verwendet werden, d.h. sie müssen
- unverzüglich ersetzt oder repariert werden.
- Vergewissern Sie sich, dass nach der Installation die Schraubverbindungen
- zwischen Box, Adapter und Stativ/Halterung fest angezogen sind und
- wiederholen Sie diese Prüfungen in regelmäßigen Abständen.
- Nur im Innenbereich

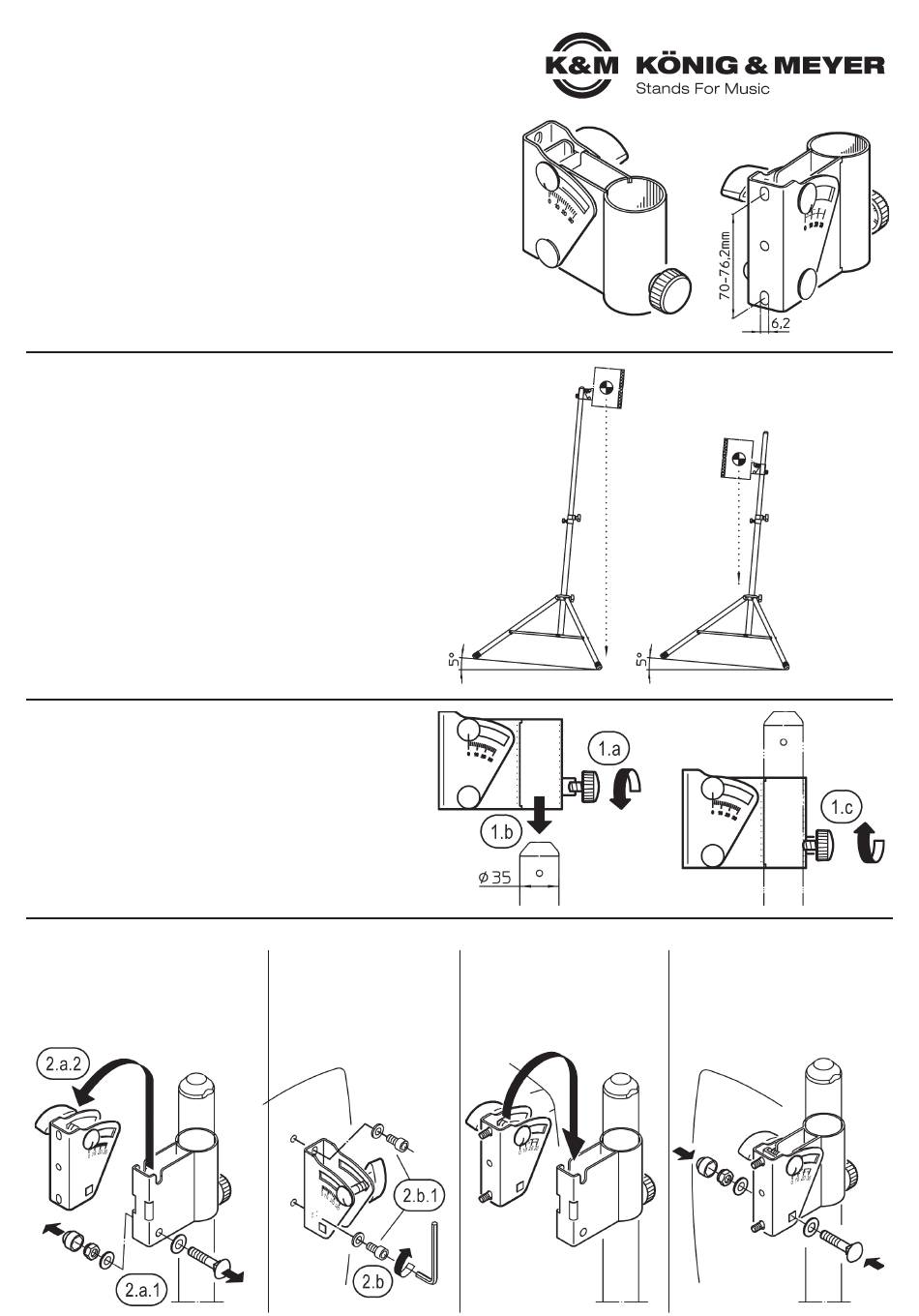

AUFSTELLANLEITUNG
Der Stativadapter ist bereits komplett vormontiert.
Seine Befestigung ist einfach - Voraussetzung ist jedoch
ein geeignetes Stativ bzw. Halterung
(s.o. SICHERHEITSHINWEISE)
1. MONTAGE am STATIV/WANDHALTER
1.a Rändelschraube M8 x 15 mm soweit zurückdrehen, bis...
1.b ...das Rohrstück über den Auszug des Stativs bzw.
1.b den Bolzen der Halterung geschoben werden kann.
1.c Rändelschraube festdrehen um die Position des
1.c Adapters zu sichern.
2. MONTAGE des LAUTSPRECHERS - DIREKT, ohne Adapterplatte (bei passendem Anschlußmaß: 70-76,2 mm)
2.a Schwenkbügel vom Adapter trennen:
2.a.1 untere Schraubverbindung lösen
2.a.2 Schwenkbügel aus dem Adapter
2.a.2 entnehmen
2.b Lautsprecher mit Schwenk-
2.b bügel verschrauben
2.b.1 Schrauben sind wegen
2.b.1 unterschiedlicher Laut-
2.b.1 sprecher nicht im Liefer-
2.b.1 umfang
2.c Schwenkbügel (mitsamt mon-
2.c tiertem Lautsprecher) in die
2.c Aussparung des Adapters
2.c einhängen
MASSNAHMEN
zur Steigerung
der Standsicherheit:
1. AUSTRICHTUNG
1. des Lautsprechers
1. direkt über einem
1. der Standrohre
2. ABSENKUNG
2. der Traglast
2.d Eingehängten Schwenkbügel
2.d sichern: dazu Teile mittels Schloß-
2.d schraube, U-Scheiben und
2.d Sicherungsmutter verschrauben
