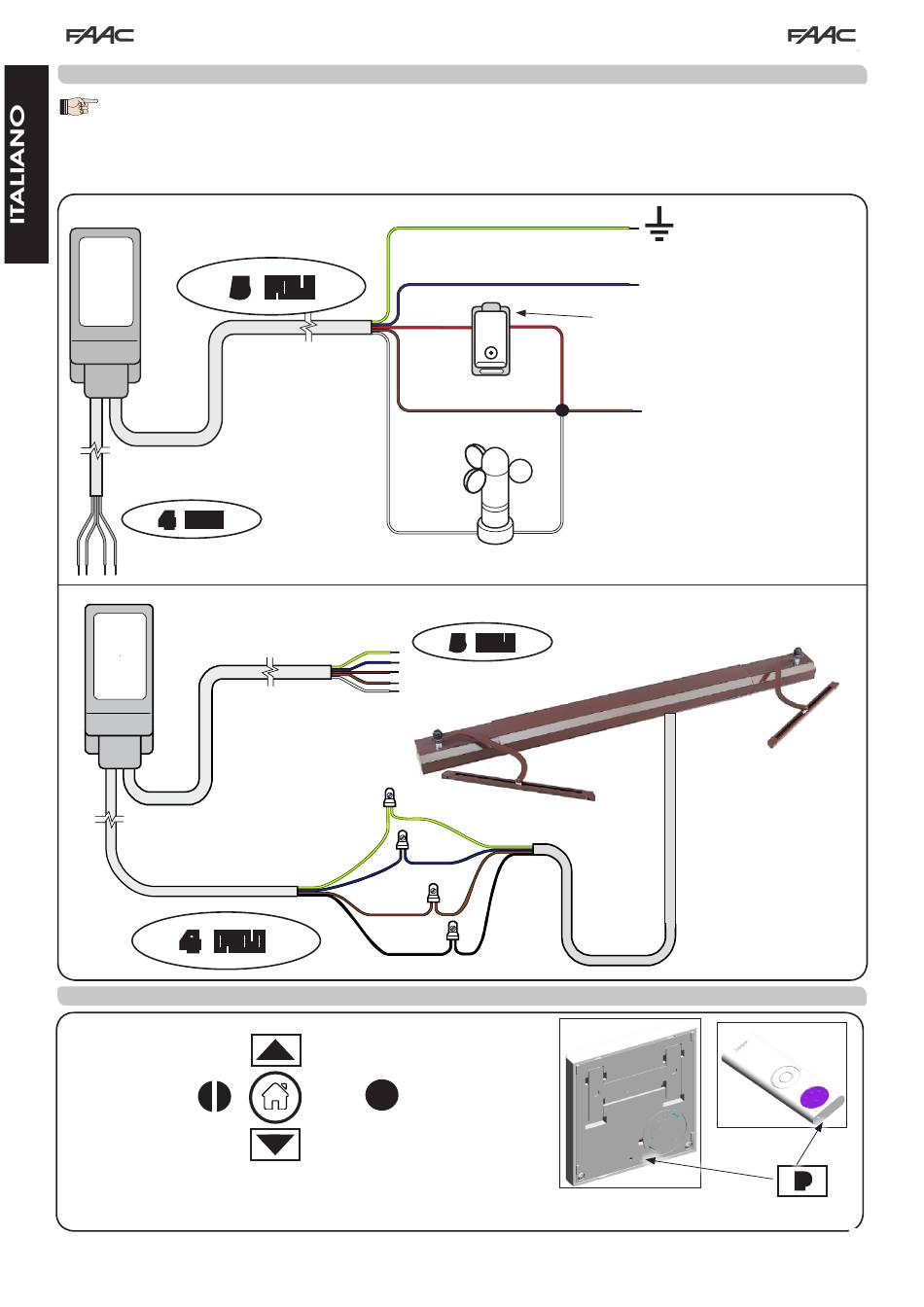

3 CABLAGGI
Il motore, collegato alla ricevente TM XR1 433 BAT RECEIVER , può essere comandato sia da tele-
comando che da pulsante con logica passo-passo. Sui motori dotati di finecorsa elettrico integrato,
è possibile collegare alla ricevente un sensore vento (Anemometro). Tale sensore, non appena il
vento raggiunge una velocità superiore ai 20 Km/h, comanda una chiusura della persiana, e ne
inibisce il funzionamento per 15 minuti,
5 FILI
4 FILI
(30 Cm)
4 FILI
4 MEMORIZZAZIONE DELLA PRIMA RADIO 433Mhz
ATTIVAZIONE
DISATTIVAZIONE
SENSORE SOLE
(solo per telecomandi
modello "S")
GIALLO-VERDE
ROSSO
(2 metri)
MARRONE
BIANCO
ANEMOMETRO FAAC * (no radio)
GIALLO-VERDE
BLU
MARRONE
SALITA
STOP
DISCESA
BLU
1
5 FILI
CAVO MOTORE
NERO
CAMBIO CANALE
RADIO
3
TERRA
NEUTRO
PULSANTE CON LOGICA PASSO
PASSO (n.o.) (optional)
230 V ~
FASE
Utilizzabile solo per
*
modello con finecorsa
elettrico integrato
MOTORE
SENZA
RICEVENTE INTERNA
TASTO DI PROGRAMMAZIONE
Fig.2
P
Fig.3
P
