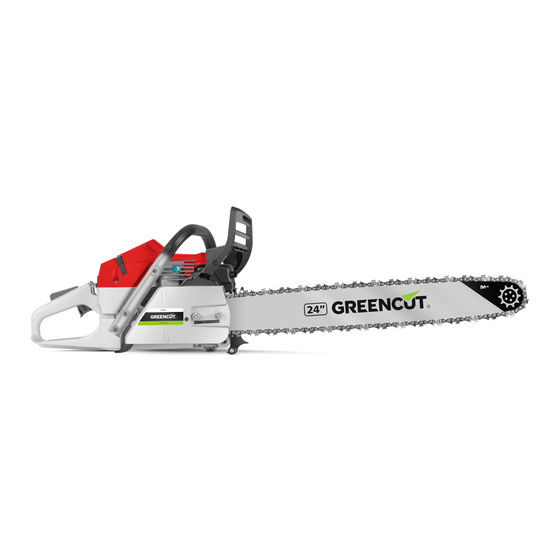

Greencut GS720X Betriebsanleitung
Verwandte Anleitungen für Greencut GS720X
Inhaltszusammenfassung für Greencut GS720X
-
Seite 79: Einleitung
EG-KONFORMITÄTSERKLÄRUNG EINLEITUNG Vielen Dank, dass Sie sich für dieses GREENCUT Produkt entschieden haben. Wir sind zuversichtlich, dass Sie die Qualität schätzen und Ihre Bedürfnisse über einen langen Zeitraum erfüllen werden. Denken Sie daran, dass Sie sich bei Fragen zur Montage, Verwendung, Wartung, Identifikation und Fehlersuche sowie zum Kauf von Ersatzteilen und/oder Zubehör an unseren Technischen Dienst wenden können. - Seite 80 Alle Informationen in diesem Handbuch sind für Ihre eigene Sicherheit und die Ihrer Umgebung relevant. Wenn Sie Fragen zu den in diesem Handbuch enthaltenen Informationen haben, wenden Sie sich an einen Fachmann oder an den Technischen Dienst. Die folgenden Informationen über Gefahren und Vorsichtsmaßnahmen enthalten die wahrscheinlichsten Situationen, die während des Gebrauchs dieser Maschine auftreten können.
-
Seite 81: Sicherheit Im Arbeitsbereich
• Nehmen Sie die Maschine niemals mit dem Schneidwerkzeug in die Hand. Schneidwerkzeuge haben scharfe Kanten, die Sie verletzen können. • Berühren Sie keine Motorkomponenten bei laufender Maschine oder kurz nach dem Stillstand aufgrund der hohen Temperaturen. • Betreiben Sie das Gerät nicht bei Regen oder extremer Luftfeuchtigkeit. •... -
Seite 82: Sicherheit Bei Wartung, Transport Und Lagerung
• Nicht in geschlossenen oder schlecht belüfteten Räumen tanken. Kraftstoff- und Öldämpfe enthalten gefährliche Chemikalien. • Kraftstoff und Öl sind gefährliche und leicht entzündliche Chemikalien. Bringen Sie keine Flammen, Funken oder Wärmequellen in die Nähe der Maschine. Rauchen Sie nicht, wenn Sie Kraftstoff transportieren, den Tank füllen oder arbeiten. -
Seite 83: Vorziehen
RÜCKPRALL • Wenn ein Gegenstand mit der Schneidkette im Bereich der Schwertspitze berührt wird, während er läuft. Die Berührung der Kette an der Schwertspitze kann eine unvorhergesehene Reaktionskraft hervorrufen, die die Schwertspitze nach oben drücken kann und eine Drehbewegung erzeugt, die das Schwert der Kette mit dem Benutzer kollidieren lassen kann. -
Seite 84: Warnsymbole
WARNSYMBOLE Die Symbole auf den Warnschildern dieses Systems und/oder in der Bedienungsanleitung weisen auf Informationen hin, die für den sicheren Betrieb dieses Systems erforderlich sind. Rauchen Sie nicht und lassen Sie keine Achtung, Gefahr! Flammen in der Nähe des Kraftstoffs oder der Maschine. -
Seite 85: Warenbeschreibung
WARENBESCHREIBUNG NUTZUNGSBEDINGUNGEN Nur Holz schneiden. Verwenden Sie die Motorsäge nicht für andere als die vorgesehenen Zwecke. Verwenden Sie die Motorsäge nicht zum Schneiden von Kunststoffen, Ziegeln oder anderen Baumaterialien als Holz. Jede andere als die vorstehend beschriebene Verwendung kann zu gefährlichen Situationen führen und entbindet den Hersteller von jeglicher Haftung. -
Seite 87: Technische Merkmale
Abmessungen des Schwertes 24” (610mm) KETTENSÄGENKETTE Type Standard 24” - 1000060R24 Schritt 3/8” (9,53mm) Kaliber 0,058” (1,47mm) Anzahl der Zähne Relaisdrehzahl 3.000rpm Maximale Geschwindigkeit 11.000rpm NOTIZ: GREENCUT behält sich das Recht vor, die technischen Daten ohne vorherige Ankündigung zu ändern. -
Seite 88: Box Inhalt
BOX INHALT Leistungsteil Lima Kette Zündkerzenschlüssel Schwert Mischtopf Stangenschutz Gehörschützer Getriebe-Fettpumpe (Ersatz) Brille Vergaser-Einstellschraubendreher Handschuhe • Nehmen Sie das Produkt und das Zubehör aus der Verpackung. Stellen Sie sicher, dass alle Artikel vorhanden sind. • Überprüfen Sie das Produkt, um sicherzustellen, dass es während des Transports nicht gebrochen oder beschädigt wurde. •... - Seite 89 Montieren Sie die Klaue (Zahnteil) am Gerät (nur bei einigen Modellen). Montieren Sie die Kette auf dem Kettenrad und montieren Sie die Kette um die Führungsschiene herum in ihrem Gehäuse. Die Schneideketten sind richtungsabhängig, also vergewissern Sie sich, dass Sie die Kette richtig montiert haben.
-
Seite 90: Produkt-Nutzung
PRODUKT-NUTZUNG VOR DER VERWENDUNG KRAFTSTOFF AUFTANKEN ACHTUNG • Nur neue, saubere, ethanolfreie, bleifreie 95+ mit Zweitaktöl (25:1) verwenden. • Den Kraftstofftank nicht überfüllen. • Verwenden Sie keine verunreinigten Sedimente oder Brennstoffe zum Mischen mit Zweitaktöl. • Lassen Sie kein Wasser oder Schmutz in den Tank eindringen. •... -
Seite 91: Abstellen Des Motors
Heben Sie dann die Motorsäge langsam an und achten Sie darauf, den Gashebel nicht zu berühren. Lösen Sie die Kettenbremse, indem Sie den Kettenbremshebel mit der linken Hand zu sich ziehen. Halten Sie dabei den Lenker mit der linken Hand. Wenn Sie ein Geräusch wie ein Klick hören, bedeutet das, dass die Kette losgelassen wurde und Sie das Schwert aktivieren können. -
Seite 92: Leerlaufdrehzahl Prüfen Und Einstellen
LEERLAUFDREHZAHL PRÜFEN UND EINSTELLEN Starten Sie den Motor und lassen Sie ihn etwa zwei bis drei Minuten im Leerlauf, oder bis er sich erwärmt hat. NOTIZ: Die Schnecken der Mischung sind durch die Symbole L (niedrige Drehzahl), H (hohe Drehzahl) und T (Beschleuniger) gekennzeichnet, die auf der Seite der Motorsäge zu sehen sind. Die Schrauben H und L nicht berühren. -
Seite 93: Wartung
WARTUNG Eine gute Wartung verlängert die Lebensdauer der Maschine. Bei längerem oder ständigem Gebrauch kann eine intensivere Wartung erforderlich sein, damit die Maschine weiterhin einwandfrei funktioniert. ACHTUNG: Stellen Sie sicher, dass der Motor vollständig abgeschaltet ist, bevor Sie eine Wartung oder Reparatur durchführen. -
Seite 94: Identifikation Und Problemlösung
Stellen Sie sicher, dass der Schneidaufsatz sauber und sicher befestigt ist. Überprüfen Sie die gesamte Maschine auf Undichtigkeiten von Kraftstoff oder Fett. Vergewissern Sie sich, dass die Muttern, Bolzen und Schrauben (mit Ausnahme der Vergaser-Einstellschrauben) angezogen sind. Reinigen Sie die Heckenscherenmesser von Schmutz und Fremdkörpern. Schmieren Sie die Messer vor Gebrauch und nach dem Tanken. -
Seite 95: Transport Und Lagerung
NIEDRIGE LEISTUNG PROBLEM URSACHE LÖSUNG Der Bediener ist mit der Maschine Schnitt mit geringerer Geschwindigkeit. überfordert. Überhitzt der Bringen Sie die Maschine zu einem Die Vergasermischung ist zu mager. Motor? offiziellen technischen Dienst. Der Lüfter, die Lüfterhaube oder der Bei Bedarf reinigen oder ersetzen. Zylinder ist verschmutzt oder beschädigt. -
Seite 96: Entsorgung Und Recycling
Behälter. GARANTIE GREENCUT gewährt auf alle GREENCUT Produkte eine Garantie von 2 Jahren (gültig für Europa). Die Gewährleistung richtet sich nach dem Kaufdatum unter Berücksichtigung des Verwendungszwecks des Produkts. Als Garantiebedingung muss der Originalbeleg mit Angabe des Kaufdatums und seiner Beschreibung sowie des defekten Werkzeugs vorgelegt werden. -
Seite 97: Eg-Konformitätserklärung
Wir, PRAT INTERNATIONAL BRANDS S.L., Inhaber der Marke FITFIU FITNESS, mit Sitz in der Calle Migdia S/N. 43830 - Torredembarra, Spanien, erklären wir dass die Kettensäge GS720X, ab der Seriennummer 2016 den Anforderungen der geltenden Richtlinien des Europäischen Parlaments und des Rates entsprechen: •...
