Betonieren Der Fundamentplatte - Albixon ALBISTONE QBIG BENEFIT Bauvorbereitung

4.
1. Nivellieren des Untergrunds und erste Betonschicht.
Letzte Kontrolle der ausgeschütteten Grube und erste Betonschicht mit ca. 100 mm.
2. Installation der Kari-Gitter und Vorbereitung der Armierungsfuge.
Die Beckenfundamentplatte armieren Sie mit Hilfe eines Kari-Gitters mit einer Abmessung von
6 mm (Durchmesser) der Drähte im 100 x 100 mm Netz (Maschen). Die Fundamentplatte unter
dem Technikschacht muss nicht armiert werden. Denken Sie nun bereits an die Verbindung der
Fundamentplatte und der Thermokonstruktion auf dem Beckenskelett und führen Sie die hierfür
notwendigen Schritte durch. Stellen Sie Armierungsnute her, in die Sie in den folgenden Schritten
die senkrechte Armierung durch die Thermokonstruktion installieren werden. Die innere Kante der
Armierungsnut sollte 75 mm von der Innenkante des Beckenskeletts entfernt sein und zwar am
gesamten Umfang des Beckens.
3. Zweite Betonschicht und Vorbereitung für die finale Schicht.
Bringen Sie nun eine zweite Betonschicht mit ca. 50 mm Stärke auf die Kari-Gitter auf. Anschließend
messen wir die tatsächliche Höhe des Betonfundaments und bereiten gemäß den gemessenen
Werten die Größe der Schalung, auf die geforderte Höhe vor. Im Idealfall also um weitere 50 mm (auf
eine minimale Gesamthöhe von 200 mm). Die geforderte Geradheit der Fundamentplatte beträgt
+/- 2 mm auf der gesamten Fläche.
4. Finale Betonschicht.
Wir betonieren die finale Schicht, für diese Schicht eignet sich selbstnivellierender Beton (z. B.
CemLevel).

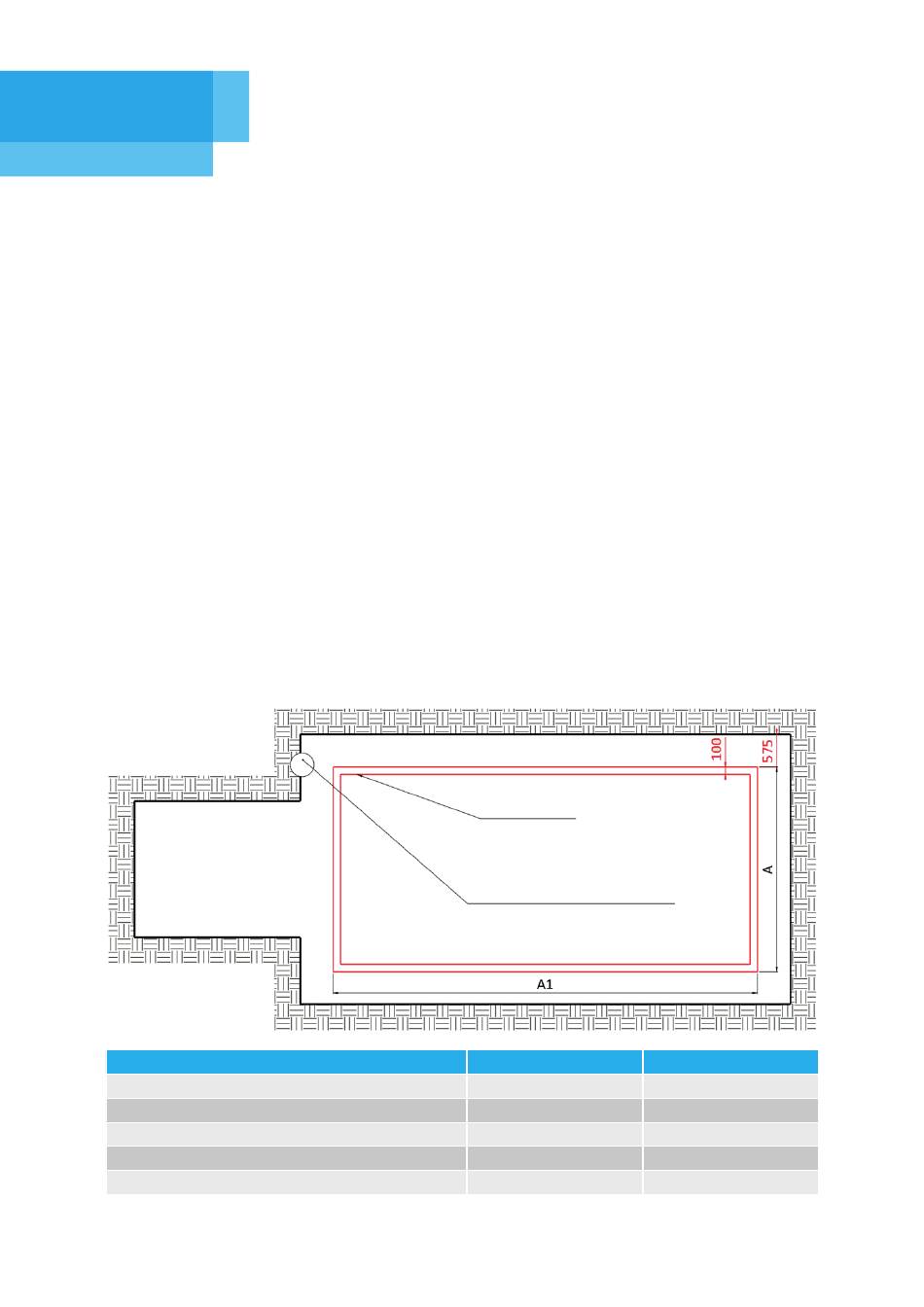

Abmessungen der Armierungsfuge
Becken QBIG BENEFIT / PLUS - 3 x 6 m
Becken QBIG BENEFIT / PLUS - 3,5 x 7 m
Becken QBIG BENEFIT / PLUS - 4 x 8 m
Becken QBIG BENEFIT / PLUS - 3 x 7 m
Becken QBIG BENEFIT / PLUS - 3 x 8 m
10
/ Überlaufschwimmbecken ALBISTONE

Betonieren der Fundamentplatte

QBIG PLUS/QBIG BENEFIT
®
Armierungsfuge
Pumpensumpf (damit er nicht in die Betonage
der Fundamentplatte reicht, muss über die ganze
Höhe der Grubenwand eine Aussparung mit einer
Tiefe von ca. 150 mm durchgeführt werden)
A
3 350 mm
3 850 mm
4 350 mm
3 350 mm
3 850 mm
A1
6 350 mm
7 350 mm
8 350 mm
7 350 mm
8 350 mm
